Książka z cyklu sam naprawiam

Przez bzyczek00
w Panda

Featured Replies

Napisano

Witam. Ja z centokącika. Pilnie potrzebuje książkę do fiata pandy a wlasciwie część dotyczącą klimatyzacji. Jakby ktoś miał link do tego to prosił bym o zapodanie.

  • Cytuj
    • Napisano

    > Witam. Ja z centokącika. Pilnie potrzebuje książkę do fiata pandy a

    > wlasciwie część dotyczącą klimatyzacji. Jakby ktoś miał link do

    > tego to prosił bym o zapodanie.

    A co potrzebujesz?

  • Cytuj
    • Napisano
    • Autor

    > A co potrzebujesz?

    Schemat elektryczny klimy w 1.1 MPI bo musze dorobic wiazke klimy w pandzie.

  • Cytuj
    • Napisano

    > Schemat elektryczny klimy w 1.1 MPI bo musze dorobic wiazke klimy w

    > pandzie.

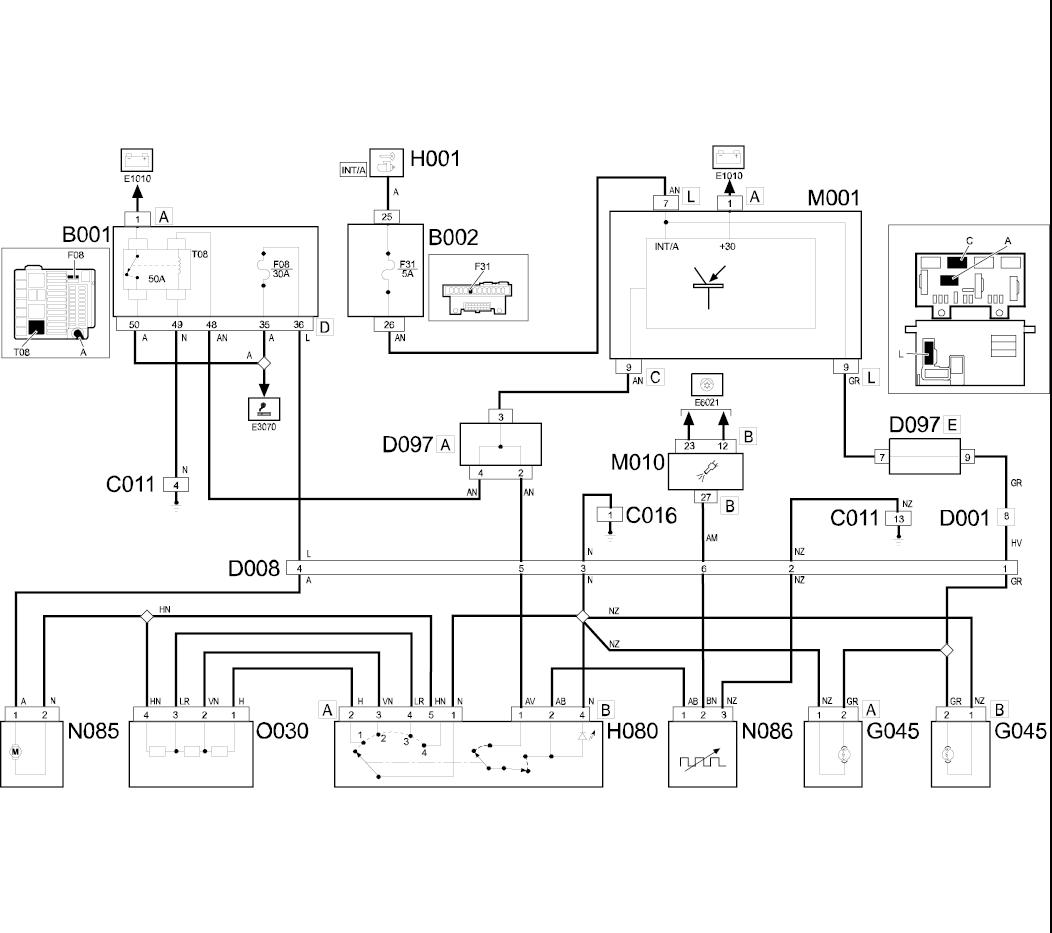

    Schemat

    ELEMENTY

    Kod elementu

    N

    Patrz zestaw funkcjonalny

    B1

    Skrzynka bezpieczników w komorze silnika

    5505C

    B2

    Skrzynka bezpieczników pod deską rozdzielczą

    5505C

    C11

    Prawe, przednie połączenie z masą

    -

    C16

    Połączenie z masą układu klimatyzacji

    -

    D1

    Złącze wiązki przedniej / wiązki deski rozdzielczej

    -

    D8

    Złącze wiązki przedniej / klimatyzacji - nagrzewnicy

    -

    D21

    Złącze wiązki deski rozdzielczej / klimatyzacji - nagrzewnicy

    -

    D97

    Złącze zwierające

    -

    G45

    Oświetlenie elementów sterowania układu klimatyzacji / nagrzewnicy

    -

    H1

    Wyłącznik zapłonu

    5520A

    H80

    Sterowanie klimatyzacją

    -

    K86

    Czujnik przeciwszronowy

    5040B

    K87

    Czujnik temperatury dolnego mieszania powietrza

    5010D

    K88

    Czujnik temperatury górnego mieszania powietrza

    5010D

    M1

    Body computer

    5505A

    M10

    Centralka sterująca silnikiem

    1056B

    M70

    Centralka klimatyzacji

    5040D

    N80

    Siłownik przysłony rozdziału powietrza

    5040D

    N81

    Siłownik przysłony mieszania powietrza

    5040D

    N82

    Siłownik przesłony wlotu powietrza zewnętrznego / recyrkulacji

    5040D

    N85

    Elektrowentylator wylotu powietrza do wnętrza nadwozia

    5020A

    N85

    Elektrowentylator wylotu powietrza do wnętrza nadwozia

    5040C

    N86

    Termostat elektroniczny

    -

    O30

    Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu

    -

    O30

    Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu

    5020A


  • Cytuj
    • Napisano
    • Autor

    > Schemat

    > ELEMENTY

    > Kod elementu

    > N

    > Patrz zestaw funkcjonalny

    > B1

    > Skrzynka bezpieczników w komorze silnika

    > 5505C

    > B2

    > Skrzynka bezpieczników pod deską rozdzielczą

    > 5505C

    > C11

    > Prawe, przednie połączenie z masą

    > -

    > C16

    > Połączenie z masą układu klimatyzacji

    > -

    > D1

    > Złącze wiązki przedniej / wiązki deski rozdzielczej

    > -

    > D8

    > Złącze wiązki przedniej / klimatyzacji - nagrzewnicy

    > -

    > D21

    > Złącze wiązki deski rozdzielczej / klimatyzacji - nagrzewnicy

    > -

    > D97

    > Złącze zwierające

    > -

    > G45

    > Oświetlenie elementów sterowania układu klimatyzacji / nagrzewnicy

    > -

    > H1

    > Wyłącznik zapłonu

    > 5520A

    > H80

    > Sterowanie klimatyzacją

    > -

    > K86

    > Czujnik przeciwszronowy

    > 5040B

    > K87

    > Czujnik temperatury dolnego mieszania powietrza

    > 5010D

    > K88

    > Czujnik temperatury górnego mieszania powietrza

    > 5010D

    > M1

    > Body computer

    > 5505A

    > M10

    > Centralka sterująca silnikiem

    > 1056B

    > M70

    > Centralka klimatyzacji

    > 5040D

    > N80

    > Siłownik przysłony rozdziału powietrza

    > 5040D

    > N81

    > Siłownik przysłony mieszania powietrza

    > 5040D

    > N82

    > Siłownik przesłony wlotu powietrza zewnętrznego / recyrkulacji

    > 5040D

    > N85

    > Elektrowentylator wylotu powietrza do wnętrza nadwozia

    > 5020A

    > N85

    > Elektrowentylator wylotu powietrza do wnętrza nadwozia

    > 5040C

    > N86

    > Termostat elektroniczny

    > -

    > O30

    > Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu

    > -

    > O30

    > Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu

    > 5020A

    Dziekuje bardzo. 20.GIF

  • Cytuj
    • Napisano

    Rozmieszczenie

    Kod elementu

    N

    Patrz zestaw funkcjonalny

    B1

    Skrzynka bezpieczników w komorze silnika

    5505C

    B2

    Skrzynka bezpieczników pod deską rozdzielczą

    5505C

    C11

    Prawe, przednie połączenie z masą

    -

    C16

    Połączenie z masą układu klimatyzacji

    -

    D1

    Złącze wiązki przedniej / wiązki deski rozdzielczej

    -

    D8

    Złącze wiązki przedniej / klimatyzacji - nagrzewnicy

    -

    D21

    Złącze wiązki deski rozdzielczej / klimatyzacji - nagrzewnicy

    -

    D97

    Złącze zwierające

    -

    G45

    Oświetlenie elementów sterowania układu klimatyzacji / nagrzewnicy

    -

    H1

    Wyłącznik zapłonu

    5520A

    H80

    Sterowanie klimatyzacją

    -

    K86

    Czujnik przeciwszronowy

    5040B

    K87

    Czujnik temperatury dolnego mieszania powietrza

    5010D

    K88

    Czujnik temperatury górnego mieszania powietrza

    5010D

    M1

    Body computer

    5505A

    M10

    Centralka sterująca silnikiem

    1056B

    M70

    Centralka klimatyzacji

    5040D

    N80

    Siłownik przysłony rozdziału powietrza

    5040D

    N81

    Siłownik przysłony mieszania powietrza

    5040D

    N82

    Siłownik przesłony wlotu powietrza zewnętrznego / recyrkulacji

    5040D

    N85

    Elektrowentylator wylotu powietrza do wnętrza nadwozia

    5020A

    N85

    Elektrowentylator wylotu powietrza do wnętrza nadwozia

    5040C

    N86

    Termostat elektroniczny

    -

    O30

    Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu

    -

    O30

    Opornik regulacji elektrowentylatora powietrza we wnętrzu samochodu


  • Cytuj
