Niedawno moją uwagę zwrócił pewien szczegół w ECU od 1.2 który jakoś wcześniej nie rzucił mi się w oczy.

Tak wygląda ECU od środka:

Jak zostało już odgadnięte, ten model ECU posiada wprowadzenie fabryczne intrefejsu SPI procesora, tylko jak widać nawet nie zostało zamontowane gniazdo do podłączenia. No cóż to tylko Fiat , dał ot taki bonus. Co ciekawsze również fabryczny kod korzysta z tego interfejsu.

I teraz zagadka druga, do czego jest on wykorzystywany. Jutro postaram się zamieścić tłumaczenie, a dzisiaj tylko fragment kodu odpowiedzialny za obsługę SPI. Może uda się komuś coś odkodować .

Inicjalizacja interfejsu:

Pierwsza procedura obsługi ( cyklicznie w przerwaniu RTI )

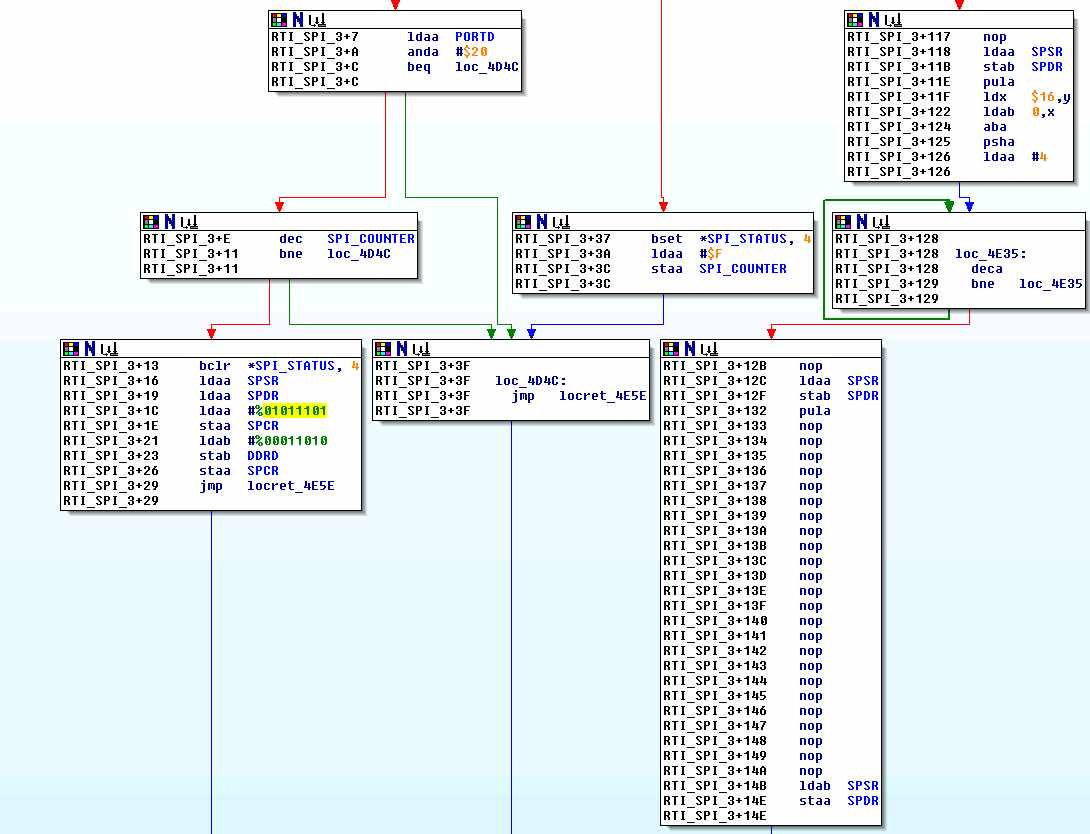

I druga ( główna )

wycięta część ze środka to powtórzenia operacji, strzałki powinny pokrywać się ze sobą

Interesujący nas element znajduje się w górnym prawym rogu. Jakby nie patrzeć są to nieużyte wtyki od jakiegoś gniazda. Jednak jak widać odchodzą od nich ścieżki, więc jakieś dane tam napewno są przesyłane. I teraz pytanie gdzie prowadzą te ścieżki, i jakim protokołem są tam przesyłane dane. Na razie nadmienie że w fabrycznym kodzie jest aktywna transmisja po tym złączu.

Zagadka obrazkowa, może komuś uda się odnaleźć połączenie chociaż jednej ścieżki.

Góra

Dół ( odbicie lustrzane dla ułatwienia )

Pozdrawiam

ale Ty juz wiesz czy bedziesz szukal?

Ty sie w te przelotki wlutowywales czy to z fabryki tak wyszlo?

to co, UART czy zlacze ISP?

BTW, za maly kawalek dales. czesc sciezek idzie poza obszar obserwacji.

> ale Ty juz wiesz czy bedziesz szukal?

Wlaśnie dzisiaj sprawdziłem

> Ty sie w te przelotki wlutowywales czy to z fabryki tak wyszlo?

To jest zdjęcie ECU fabrycznego bez żadnych przeróbek

> to co, UART czy zlacze ISP?

> BTW, za maly kawalek dales. czesc sciezek idzie poza obszar

> obserwacji.

Tak naprawde wystarczy znaleźć jedno połączenie z nóżką procesora i juz bedzie wiadomo

> Tak naprawde wystarczy znaleźć jedno połączenie z nóżką procesora i

> juz bedzie wiadomo

"ach SPI kochanie..."

no to dajesz co to za łącze tam siedzi i co to potrafi

> "ach SPI kochanie..."

patrząc od góry płytki od lewej do prawej

SCK

SS

MISO

MASA

+ 5V

MOSI

Sprawdzałem na IAW 8F.5T

> patrząc od góry płytki od lewej do prawej

> SCK

> SS

> MISO

> MASA

> + 5V

> MOSI

No to widzę że zagadka rozwiązana, moje gratulacje .

W nagrodę jutro część druga, do czego ten interfejs został użyty.
