Witam. Potrzebuje schemat wiązki silnika punto 1 16v która łączy się z kabinową seicento.

Tą z seicento znalazłem ale z punto już nie. Takie pytanie przy okazji czy znajdę ten

schemat "w sam naprawiam" fiat punto? Z góry dziękuje za wszelkie info

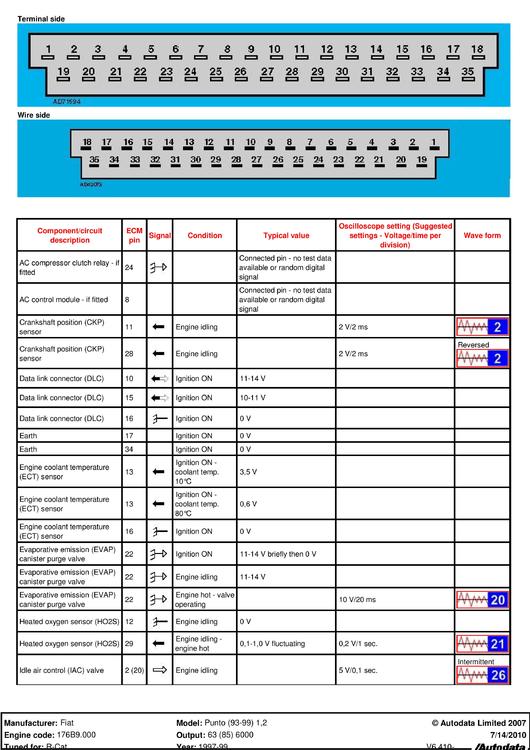

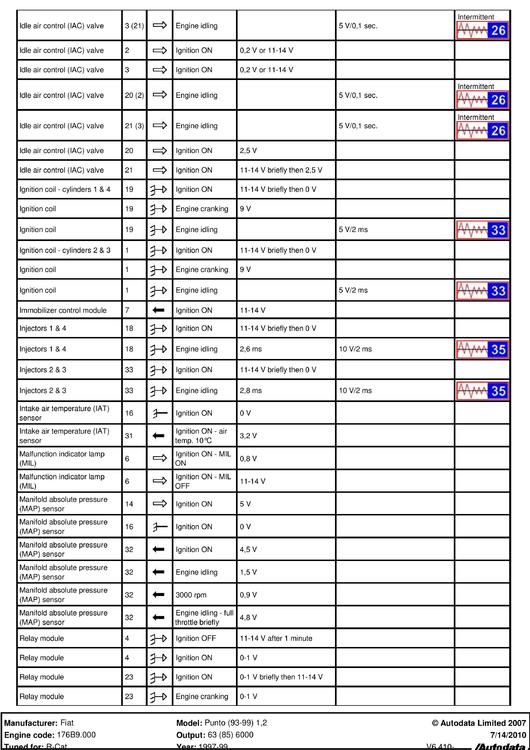

A jakiego masz seja? SPI? MPI? mocno różni się to złącze między nimi. Jeżeli do 1.2 masz IAW18FD to załączam pinout.





Pacjent to sej 1.1 spi. Wtyczki przy pasie przednim wydają się bardzo podobne.

A tak przy okazji :

czy można założyć komputer z immo gdy mam cały komplet z jednego auta ?

( silnik , wiązka , komp , pastylka z kluczyka )

Wydaje się to oczywiste ale wolę zapytać. Wiązkę z silnika chcę zostawić z punto.

Dziękuję za rzeczowe i szybkie odpowiedzi.

Edytowane 8 Marca 20179 lat przez pawelo2222

Pastylka chyba nie wystarczy i musi być też moduł immo spod kierownicy (wnioskuję po EEPROIMie, który tam siedzi, mogę się mylić  ). Z SPI jest prosta sprawa jeśli chodzi o przednie złącze i jest to praktycznie jedyne miejsce gdzie trzeba się wpiąć wiązką z nowego silnika:



1. Czerwony ( R ) -> Bendix rozrusznika

2. --- brak ---

3. Czerwono-Czarny (RN) -> obrotomierz / przekaźnik (nie pamiętam czy czerwony czy czarny, ten włączający pompę, lambdę cewki i zawór par paliwa)

4. Zielono-Biały (VB) -> kontrolka temperatury cieczy chłodzącej na desce

5. Szaro-Zielony (HV) -> immo

6. Czarny (N) -> masa

7. Pomarańczowy ( C ) -> +12V po stacyjce

8. Szaro-Żółty (HG) -> ciśnienie oleju (kontrolka na desce)

9. Biało-Czerwony (BR) -> check engine (kontrolka na desce)

10. --- brak ---



11. Czarno-Zielony (NV) -> +12V po przekaźniku np. do pompy paliwa

12. Fioletowo-Czarny (ZN) -> D+ wzbudzanie alternatora (przez kontrolkę na desce)

13. Biało-Niebieski (BA) -> czujnik wbicia wstecznego -

14. --- coś od klimy ---

15. --- brak ---

16. --- brak ---

17. --- brak ---

18. Czerwono-Niebieski (albo pomarańcz? RC) -> czujnik wbicia wstecznego +

19. --- brak ---

20. Różowy (S) -> +12V z akumulatora
