Witam

W związku z dostosowywaniem Asterki II (mojego brata) do reflektorów przeciwmgielnych zwracam się do Szanownych Forumowiczów o pomoc w uzyskaniu schematu wewnętrznego (elektroniki) multitimera lub o schemacik jego części która ma sterować przekaźnikiem reflektorów przeciwwmgielnych.

Upraszczając moje pytanie potrzebuję schematu układu który po podaniu sygnały z oryginalnego przełącznika będzie sterował przekaźnikiem.

Z góry dziękuję i chcę nadmienić że nie chcę robić fuszerki i nie interesuje mnie rozwiązanie inne niż oryginalne stosowane w Asterce (np dodatkowy włącznik).

Mam nadzieję że ktoś z Was zrobił już na ten temat doktorat

Pozdrawiam

MARCK

Lanos 1.5 16V 212 kkm LPG

Witam

Schematy poszły na email

Pozdrawiam

Dzięki Bardzo

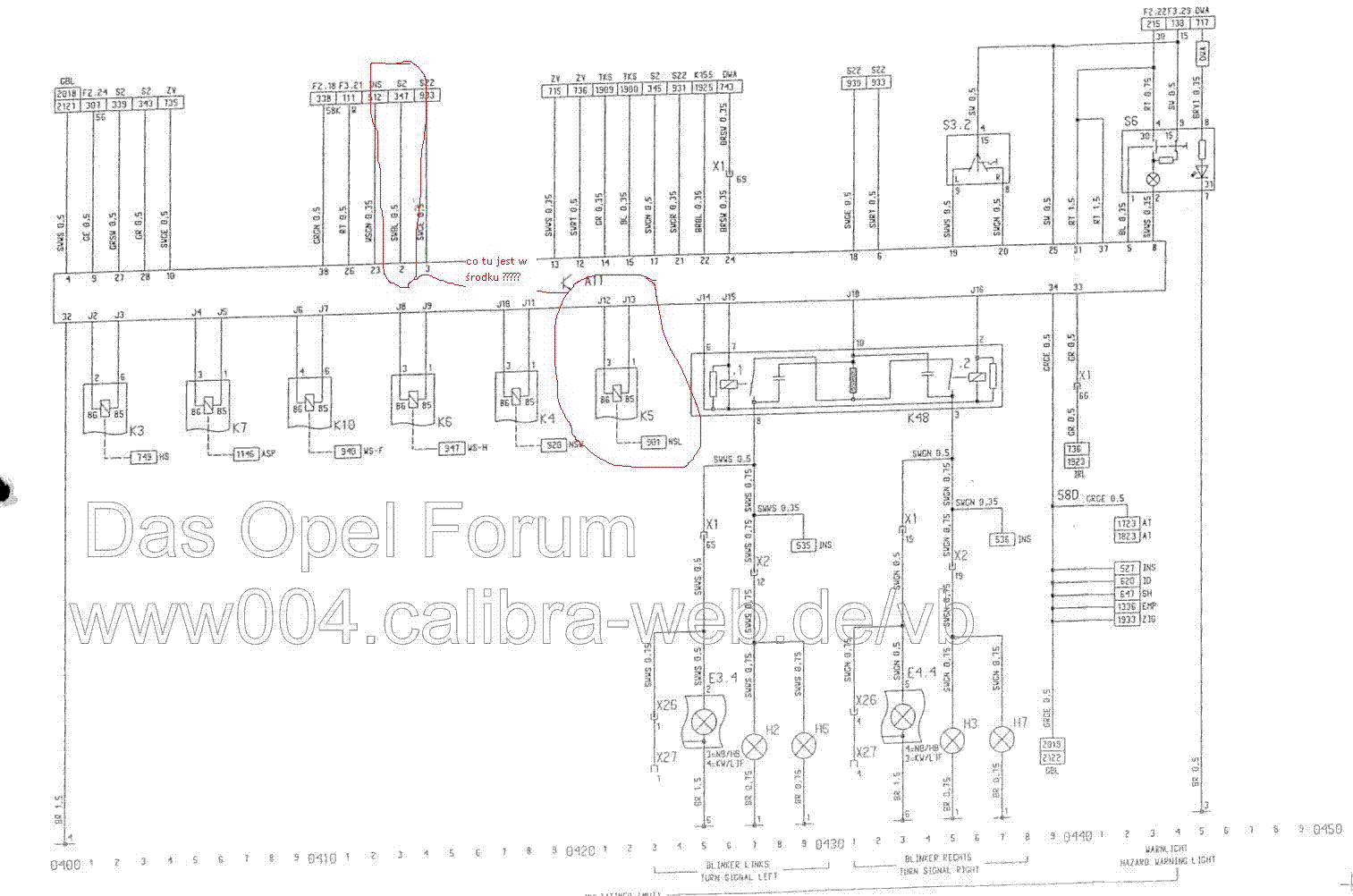

Napewno się przyda - choć bardzo mi zależy głównie na schemacie - elektroniki która znajduje sie wewnątrz tajemniczej skrzynki (A11 - ze schematu)zwanej multitaimerem a wszczególności schemacik który realizuje włączenie przekaźnika K5 (schemat) na schemacie.

Ale wielkie dzięki za schematy elektryczne - bo nie miałem akurat kilku z nich a mogą się w przyszłości przydąć.

Pozdrawiam

MARCK

> ...który realizuje włączenie przekaźnika K5...

W wątku z 13-11-2006 pisałeś, że nie ma styków do przekaźnika K5. Jak nie ma styków, to pewnie na bank nie ma i okablowania (ani sterującego, ani wykonawczego). Jeżeli tak jest, to musisz to okablowanie wykonać samodzielnie. Olej zatem ten multitajmer. On, moim zdaniem, w światłach p-mgielnych nic interesującego nie robi.

A swoją drogą sam byłbym zainteresowany schematem elektronicznym tego multitajmera (skrzywienie zawodowe)

Jeżeli Astra ma zainstaloeane wiązki do halogenów to w włączniku świateł wystarczy wlutować mikroprzełącznik (elektronika jest już zamontowana na płytce) taki sam jak dla świateł przeciwmgielnych tylnych i przerobić zaślepkę na klawisz.

Ja tak zrobiłem i po zamontowaniu halogenów, przekażnika i bezpiecznika wszystko zadziałało odrazu.

> W wątku z 13-11-2006 pisałeś, że nie ma styków do przekaźnika K5. Jak

> nie ma styków, to pewnie na bank nie ma i okablowania (ani

> sterującego, ani wykonawczego). Jeżeli tak jest, to musisz to

> okablowanie wykonać samodzielnie. Olej zatem ten multitajmer.

> On, moim zdaniem, w światłach p-mgielnych nic interesującego nie

> robi.

Witam

Faktycznie w tej Asterce nie ma okablowania dotyczącego halogenów. Już zrobiłem okablowanie do włącznika (włącznik kupiony z przyciskiem do halogenów) oraz poprowadziłem okablowane do licznika (tam równiez brakowało kabelka) i kontrolka jes już ok.

Ale problem jest tego typu że sygnał wychodzący z przełącznika nie jest typu (+12 lub 0) (masa lub 0) (+12 lub masa) tylko jest to sygnał chyba z jakąś częstotlowością który po naciśnięciu przycisku zmienia się na "0" (wg wskazań miernika to ~0,2 V lub 0 V) a więc w multitimerze znajduje się uklad który jest przełącznikiem bistabilnym który cały czas otrzymuje sygnał z określoną częstotliwością (pewnie prostąkąt) a gdy naciściemy przycisk to ta częstotliwość znika i powoduje że przełacznik bistabilny w multitimerze zmienia swój stan wyjściowy raz na +12 raz na 0 co wysterowuje przekaźnik.

Reasumując - nie mam problemów z wiązkami których nie ma bo to żaden problem je stworzyć tylko mam problem aby zbudować układ przełącznika bistabilnego - takiego który realizowałby zadanie multitimera. Dlatego właśnie potrzbuję schemacik tego ustrojstwa aby - dodać części których tam brakuje lub zbudować taki układ oddzielnie.

Pozdrawiam

Marck

PS

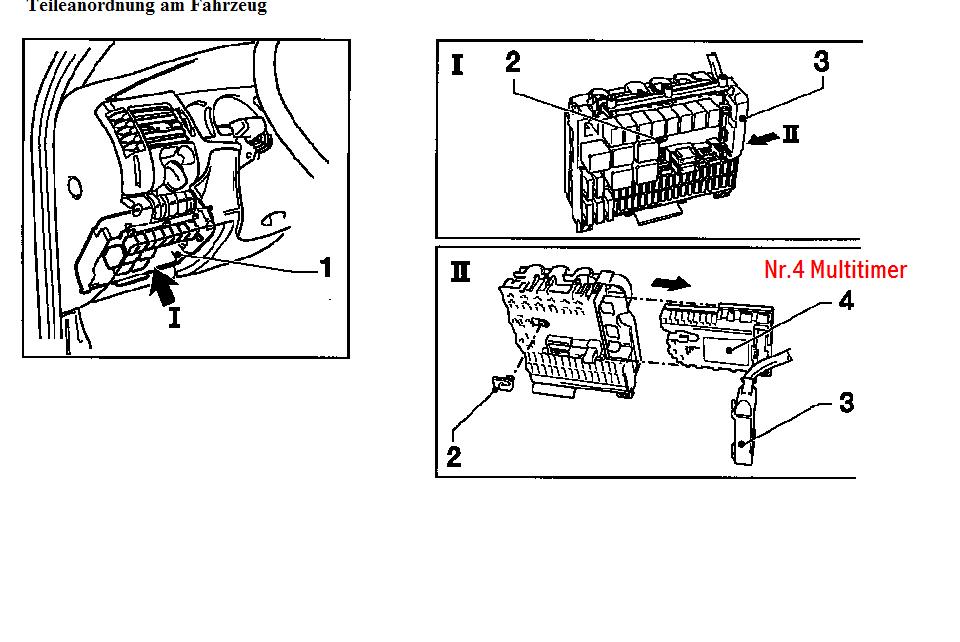

A może któryś z kolegów posiada zbędny multitimer (który znajduje się dla niewtajemniczonych pokazuje to załącznik) który można by rozpracować

> Witam

> Faktycznie w tej Asterce nie ma okablowania dotyczącego halogenów.

> Już zrobiłem okablowanie do włącznika (włącznik kupiony z

> przyciskiem do halogenów) oraz poprowadziłem okablowane do

> licznika (tam równiez brakowało kabelka) i kontrolka jes już ok.

> Ale problem jest tego typu że sygnał wychodzący z przełącznika nie

> jest typu (+12 lub 0) (masa lub 0) (+12 lub masa) tylko jest to

> sygnał chyba z jakąś częstotlowością który po naciśnięciu

> przycisku zmienia się na "0" (wg wskazań miernika to ~0,2 V lub

> 0 V) a więc w multitimerze znajduje się uklad który jest

> przełącznikiem bistabilnym który cały czas otrzymuje sygnał z

> określoną częstotliwością (pewnie prostąkąt) a gdy naciściemy

> przycisk to ta częstotliwość znika i powoduje że przełacznik

> bistabilny w multitimerze zmienia swój stan wyjściowy raz na +12

> raz na 0 co wysterowuje przekaźnik.

> Reasumując - nie mam problemów z wiązkami których nie ma bo to żaden

> problem je stworzyć tylko mam problem aby zbudować układ

> przełącznika bistabilnego - takiego który realizowałby zadanie

> multitimera. Dlatego właśnie potrzbuję schemacik tego ustrojstwa

> aby - dodać części których tam brakuje lub zbudować taki układ

> oddzielnie.

> Pozdrawiam

> Marck

> PS

> A może któryś z kolegów posiada zbędny multitimer (który znajduje się

> dla niewtajemniczonych pokazuje to załącznik) który można by

> rozpracować

jak w technikum, pewnie skonczyles elektornika na jagielonskiej i pan T ponakladał Ci do głowy o elektronice.

> jak w technikum, pewnie skonczyles elektornika na jagielonskiej i pan

> T ponakladał Ci do głowy o elektronice.

Jakbyś zgadł - choć technikum na Jagielońskiej skończyłem 10 lat temu.

Ale elektronika mi została we krwi choć zmieniłem profesję i bardzo lubię porobić sobie w niej od czasu do czasu a zwłaszcza w samochodzie.

Pozdrawiam

MARCK

> Jakbyś zgadł - choć technikum na Jagielońskiej skończyłem 10 lat

> temu.

> Ale elektronika mi została we krwi choć zmieniłem profesję i bardzo

> lubię porobić sobie w niej od czasu do czasu a zwłaszcza w

> samochodzie.

> Pozdrawiam

> MARCK

ja skonczylem z 7 latek temu wiec tez mi cos zostalo

> ..tylko jest to sygnał chyba z jakąś częstotlowością który po naciśnięciu przycisku zmienia się na "0" (wg wskazań miernika to ~0,2 V lub

> 0 V) a więc w multitimerze znajduje się uklad który jest

> przełącznikiem bistabilnym który cały czas otrzymuje sygnał z

> określoną częstotliwością (pewnie prostąkąt) a gdy naciściemy

> przycisk to ta częstotliwość znika i powoduje że przełacznik

> bistabilny w multitimerze zmienia swój stan wyjściowy raz na +12

> raz na 0 co wysterowuje przekaźnik.

Ztego co czytam, to moja znajomość elektroniki jest nieporównywalnie mała. Patrząc na schemat nie mogę jakoś znaleźć źródła tej częstotliwości. Właczenie świateł, to podanie przez włącznik masy. Wyłaczenie - to +12V przez rezystor podciągający. Chyba,że pod tym "rezystorem" coś się kryje. Ale jaki byłby powód komplikowania tak prostej sprawy?
