Wiatm. Chciałbym założyć do asterki migające światła, takie na zmiane raz jedno raz drugie, szukałem juz na necie opisów jak coś takiego zrobić, i założyć ale nic takiego się nie doszukałem. Czy ktoś posiada info jak to zrobić??

> Wiatm. Chciałbym założyć do asterki migające światła, takie na zmiane

> raz jedno raz drugie, szukałem juz na necie opisów jak coś

> takiego zrobić, i założyć ale nic takiego się nie doszukałem.

> Czy ktoś posiada info jak to zrobić??

sory ze pytam......po kiego to?????

P.S. wypadałoby sie przywitać.....ciut wyżej

Tak o pytam bo chciałbym to sobie założyć. Nie mam do tego jakiegoś konkretnego celu

> Wiatm. Chciałbym założyć do asterki migające światła, takie na zmiane

> raz jedno raz drugie,

Których świateł? Mijania? Drogowych? Czy jakiś dodatkowych? Jeżeli dodatkowe i do tego niebieskie i czerwone, to policja nie spocznie dopóki Cię nie dopadnie Jakiś cas temu pokazywali w telewizji jak gostek sobie założył takie niebieskie za grillem i używał jak mu sie nie chciało stać w korkach. Ktoś zameldował, dotąd szukali aż znaleźli człowieka.

No ale mniejsza o to.

Prosty multiwibrator astabilny sterujacy dwoma przekaźnikami (oczywiście przekaźniki sterują swoimi żarówkami) :

Tranzystory użyj takie, które wytrzymają prąd cewek przekaźnika, do 0,5A

Zamiast się bawić tranzystorami możesz użyć gotowego multiwibratora MCY74047 : KLIK

POzdroofka

Chodzi mi o zwykłe światła do jazdy dziennej. Czy istnieje możliwość regulacji częstości migania ??

> Chodzi mi o zwykłe światła do jazdy dziennej. Czy istnieje możliwość

> regulacji częstości migania ??

Tak. Za częstość migania odpowiadają rezystory i kondensatory. Jak widac każdy z tranzystorów ma po jednej parze. Jeżeli ich wartości bedą identyczne to czas świecenia obu zarówek będzie taki sam. Jeżeli zwiększysz wartośc rezystancji OBU rezystorów lub zwiększysz pojemność OBU kondensatorów to czas ten się wydłuży.

Ale jeżeli zmienisz tylko JEDEN rezystor, np. z 10 kohm na 47 kohm to jedna żarówka będzie się świeciła krócej a druga dłużej. Podobnie przy zmianie jednego kondensatora.

Pozdroofka

A można zamontować coś ala potencjometr aby móc odpowiednio dobrać częstość mrugania? Jaki bylby najlepszy do instalacji samochodowej?

> A można zamontować coś ala potencjometr aby móc odpowiednio dobrać

> częstość mrugania? Jaki bylby najlepszy do instalacji

> samochodowej?

Musiałbyś oba rezystory zastąpić potencjometrami. Dla wygody aby nie kręcić dwiema gałkami potrzebujesz potencjometru podwójnego czyli ze wspólnym pokretłem.

Myslę, że potencjometr 47 kohm z liniową charaktrystyką (czyli A) byłby OK. Miałbyś czas regulowany do ok. 5 sekund.

Ale czy nie prościej użyć MCY74047? zobacz na schemat aplikacyjny w linku, który podalem w poprzednim poście. Tam potrzebny jest tylko jeden kondenstator i jeden rezystor, który można zastapić zwykłym potencjometrem. Masz też podany wzór do obliczenia czasu z uwzglednieniem wartości R i C .

Oczywiście do wyjść 10 i 11 trzeba podłączyć bazy tranzystorów, ktore bedą sterowały przekaźnikami.

Pozdroofka

Napisz na gg to zadam jeszcze kilka pytan. GG 7163417

> Napisz na gg to zadam jeszcze kilka pytan. GG 7163417

Zarejestrowałeś sie na forum a nie na gg-orum

> Napisz na gg to zadam jeszcze kilka pytan. GG 7163417

Kto odważy sie podac koledze nr. GG ??

Ha Ha sorki. Nie wiem do końca jak podłączyć ten układ 74047 pod ten schemacik jak w temacie. Można by to bylo jakoś narysować lub coś?

> Ha Ha sorki. Nie wiem do końca jak podłączyć ten układ 74047 pod ten

> schemacik jak w temacie. Można by to bylo jakoś narysować lub

> coś?

No przecież masz narysowane:

Udd to zasilanie 3 - 15V,

Uss to masa.

1, 3 i 2 to wejścia do podłączenia rezystora i kondensatora.

10 i 11 to wyjścia niskoprądowe (poniżej 1mA) dlatego trzeba podlączyć do nich bazy dodatkowych tranzystorów a dopiero do ich kolektorów przekaźniki (tak jak na schemacie tranzystorowego multiwibratora.

Wyjście 13 cię nie interesuje.

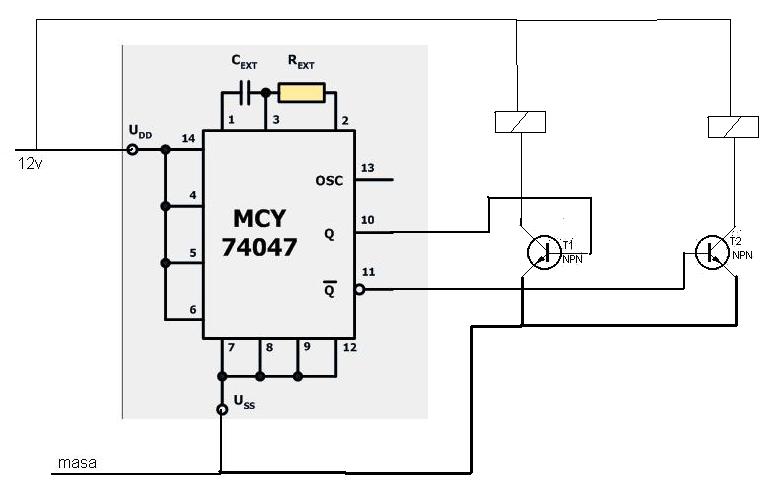

Czy tak to ma wyglądać?? Czy może zapomniałem o czymś

> Czy tak to ma wyglądać?? Czy może zapomniałem o czymś

Będzie OK. Nie znam dokładnie tego układu więc nie wiem dokładnie jakie jest napięcie i max nateżenie wyjściowe z nóżek 10 i 11. Mozliwe, że mogą być potrzebne rezystory 1 kohm włączone między te nóżki a bazy tranzystorów. Może pojawi sięjakiś prawdziwy elektronik i się wypowie.

Pozdroofka

a wiesz może jakie dobrać wartości R i C??

> a wiesz może jakie dobrać wartości R i C??

No przecież wszystko jest narysowane i podane wzory:

tOSC=1,1 * REXT * CEXT

tAS=4,4 * REXT * CEXT

Zobacz jaki masz na stanie potencjometr i za pomocą wzoru dobierz do niego kondenstator w zależności od tego jaki najdłuższy czas tAS chcesz osiągnąc.
