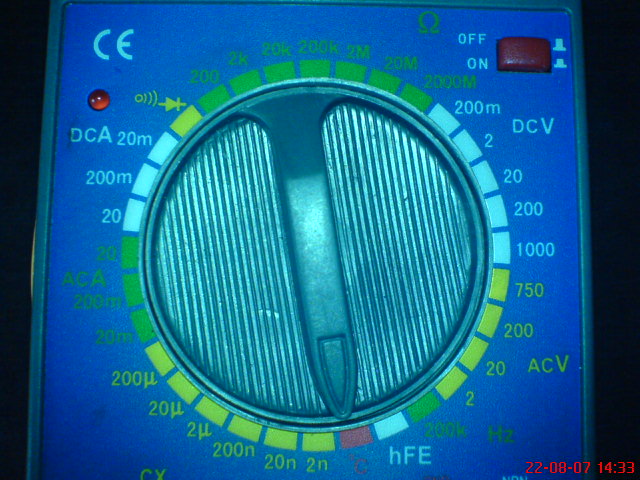

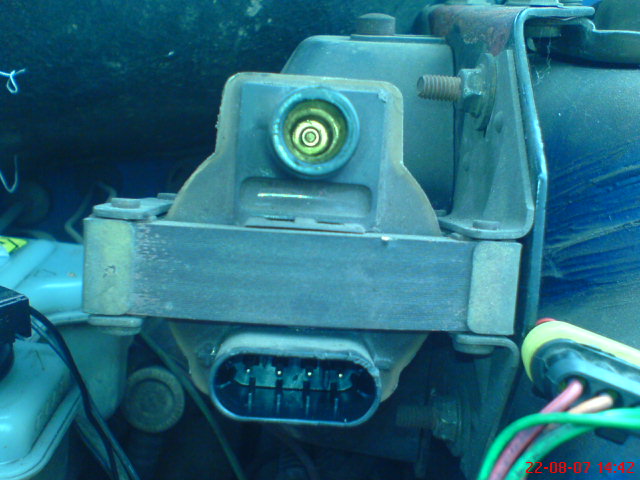

Mam taki miernik i taką cewkę(patrz niżej)

Jaką skalę ustawić na mierniku,gdzie przyłożyć te przewody z miernika i jakie powinny wyjść wartości żeby wiedzieć że cewka działa poprawnie??

> Mam taki miernik i taką cewkę(patrz niżej)

> Jaką skalę ustawić na mierniku,gdzie przyłożyć te przewody z miernika

> i jakie powinny wyjść wartości żeby wiedzieć że cewka działa

> poprawnie??

musialbys wpierw wiedziec jaki dokladnie to jest model cewki, bo w tych autach byly rozne(roznych producentow).

generalnie uzwojenie pierwotne, czyli to co idzie do modulu bedzie wykazywalo niska rezystancje rzedu 0,4-0,8 ohma - nie zmierzysz tego zbyt dokladnie tym miernikiem, ale orientacyjnie TAK, natomiast uzwojenie wtorne (te co zakladasz przewod WN) bedzie mialo rezystancje ok 2,9 - 5,2 kohma. ale tak jak napisalem, trzeba by znac dokladnie typ cewki.

zakresy ohmometru sa slabo widoczne na zdjeciu wiec nie wiem na ktory ustawic pomiar uzwojenia wtornego, ale moze tam masz zakres 20kohm wtedy ustaw na ten. co do uzwojenia pierwotnego musisz ustawic na najmniejsza rezystancje czyli 200ohm

Conieco mi wyjaśniłeś ,ale nadal nie wiem który kabel miernika gdzie przyłożyć.Jeśli chodzi o skalę to może to foto pomoże Ci to stwierdzić?

> Conieco mi wyjaśniłeś ,ale nadal nie wiem który kabel miernika gdzie

> przyłożyć.Jeśli chodzi o skalę to może to foto pomoże Ci to

> stwierdzić?

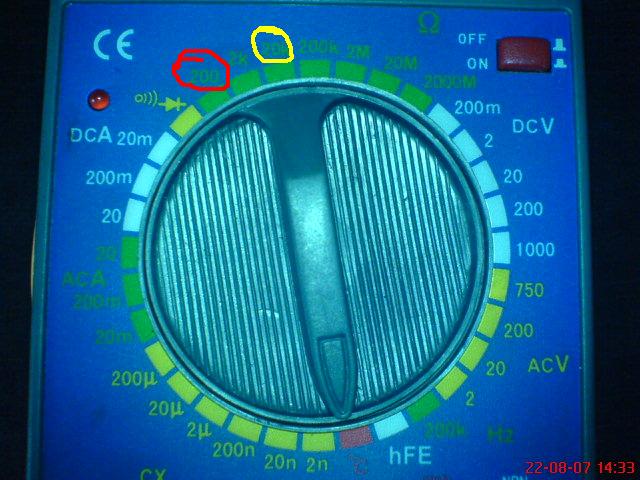

Na czerwono masz zaznaczony zakres 200 ohm, a na żółto 20 kohm.

Więc sprawę zakresu mam wyjaśnioną-teraz interesuje mnie tylko gdzie przyłożyć kabelki z miernika, żeby nie wyszły mi jakieś niestworzone wyniki??

> Więc sprawę zakresu mam wyjaśnioną-teraz interesuje mnie tylko gdzie

> przyłożyć kabelki z miernika, żeby nie wyszły mi jakieś

> niestworzone wyniki??

podaj model cewki to sprobuje cos Ci podpowiedziec

> podaj model cewki to sprobuje cos Ci podpowiedziec

Oki,pójde sprawdzić i napiszę-mam nadzieję,że znajdę jakieś oznaczenia

> Więc sprawę zakresu mam wyjaśnioną-teraz interesuje mnie tylko gdzie

> przyłożyć kabelki z miernika, żeby nie wyszły mi jakieś

> niestworzone wyniki??

w cewce w kostce dwa lewe piny są ze sobą połączone , podobnie jak dwa prawe.

czyli z elektrycznego punku widzenia są tylko dwa wyprowadzenia.

uzwonienie pierwotne zmierz miedzy lewym i prawym pinem a uzwojenie wtórne miedzy dowolnym z pinów a miejscem , gdzie włożony jest kabel wysokiego napięcia.

pozdr

Dzięki za jasne objaśnienia.Dotychczas z elektryką nie miałem nic wspólnego,ale odkąd mój Unolot zaczął szwankować to muszę to zmienić.Jeszcze raz dzięki za pomoc.

P.S.Info dla kolegi TunoM'a: na cewce znalazłem takie oznaczenia : BAE506 a pod spodem D 30.

> Dzięki za jasne objaśnienia.Dotychczas z elektryką nie miałem nic

> wspólnego,ale odkąd mój Unolot zaczął szwankować to muszę to

> zmienić.Jeszcze raz dzięki za pomoc.

> P.S.Info dla kolegi TunoM'a: na cewce znalazłem takie oznaczenia :

> BAE506 a pod spodem D 30.

Dane z książki:

Ignition coil resistance at 20ºC (68ºF):

Models with BA506A coil:

Primary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.756 to 0.924 ohms

Secondary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3330 to 4070 ohms

Models with BA506D coil:

Primary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.666 to 0.814 ohms

Secondary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2970 to 3630 ohms

> Dzięki za jasne objaśnienia.Dotychczas z elektryką nie miałem nic

> wspólnego,ale odkąd mój Unolot zaczął szwankować to muszę to

> zmienić.Jeszcze raz dzięki za pomoc.

> P.S.Info dla kolegi TunoM'a: na cewce znalazłem takie oznaczenia :

> BAE506 a pod spodem D 30.

nie ma za co.

Dodam tylko tylko że jeśli cewka pomimo prawidlowych wartości oporu poszczegolnych uzwojeń pracuje nieprawidłowo to ma przebicie miedzy uzwojeniami lub do masy. takich usterek żaden pomiar nie wykaże , no może oscyloskom mierzący napiecia w obu obwodach pod arunkiem e osoba obługująca ma odpowienią wiedzę.

pozdr

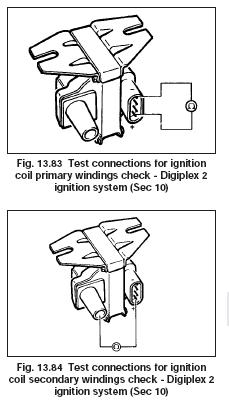

Dzięki za schemacik i dane do porównań .Jutro zmierze wszystko tak jak mi objaśniliście i podam jakie wyniki otrzymałem.

Zmierzyłem wszystko tak jak ma napisaliśie,oto wyniki moich pomiarów:

Skala 200 ohm-wynik na wyświetlaczu miernika 1,8

Skala 20 kohm-wynik na wyświetlaczu miernika 3,2

Celowo podałem Wam dane jakie wyświetlił mi miernik, bo nie wiem czy tam się to jakoś przelicza czy nie.

Czy na podstawie takich wyników można cokolwiek stwierdzić??

Czy któryś z kolegów obeznanych z elektryką i/lub elektroniką mógłby zinterpretować wyniki moich pomiarów?? Z góry dziękuję

> Zmierzyłem wszystko tak jak ma napisaliśie,oto wyniki moich pomiarów:

> Skala 200 ohm-wynik na wyświetlaczu miernika 1,8 - 1,8 oma

> Skala 20 kohm-wynik na wyświetlaczu miernika 3,2 3200 omów

> Celowo podałem Wam dane jakie wyświetlił mi miernik, bo nie wiem czy

> tam się to jakoś przelicza czy nie.

> Czy na podstawie takich wyników można cokolwiek stwierdzić??

jeszcze powiedz ile pokazuje Ci miernik na zakresie 200ohm po zwarciu przewodów od niego ze sobą

pozdr

> Zmierzyłem wszystko tak jak ma napisaliśie,oto wyniki moich pomiarów:

> Skala 200 ohm-wynik na wyświetlaczu miernika 1,8

przy bez uwzgledniania rezystancji styku i przewodow jest szansa ze wynik otrzymales poprawny.

sprawdz ile wynosi rezystancja przewodow z miernika, zwierajac koncowki pomiarowe razem i podaj tu - to wszystko sie wyjasni.

> Skala 20 kohm-wynik na wyświetlaczu miernika 3,2

uzwojenie wtorne wyglada na to ze jest ok.

>

> przy bez uwzgledniania rezystancji styku i przewodow jest szansa ze

> wynik otrzymales poprawny.

> sprawdz ile wynosi rezystancja przewodow z miernika, zwierajac

> koncowki pomiarowe razem i podaj tu - to wszystko sie wyjasni.

Gdy zwarłem oba przewody miernika,przy skali 200ohm,to wynik oscylował pomiędzu 1.3-1.4

> Gdy zwarłem oba przewody miernika,przy skali 200ohm,to wynik

> oscylował pomiędzu 1.3-1.4

w takim razie oznacza to ze pomiar statyczny cewki daje prawidlowy wynik, czyli znaczy ze cewka jest sprawna.

Wielkie dzięki za wkazówki i cierpliwość
