Witam

Niedawno miałem sporo czasu i naszło mnie coby zrobić wejście linowe do CDR 500 ale nie inwazyjne z wierceniem po obudowie radia tylko takie elegancje i żeby można było nim sterować.

Po analizie układu audio okazuje się, że jest jedno nie wykorzystane wejście TEL (co prawda mono ale co to dla chcącego) oraz sterowanie tymże wejściem TEL MUTE. Owo wejście jest na płycie zmostkowane dla potrzeb zestawów głośnomówiących.

Ostatecznie po rozmoskowaniu ( przecięciu ścieżek) wpiąłem się bezpośrednio do układu audio przez kondensatory 2.2 uF a kabelki wpiąłem bezpośrednio do kostki ISO radia do pinów które nie były wykorzystane - wcześniej je oczywiście wlutowałem bo w moim egzemplarzu ich nie było (puste miejsca). Ostatecznie na kostce ISO mam:

- WE Lewy Kanał

- WE Prawy Kanał

- Masa (nie wolno łączyć masy sygnałowej z masą samochodu - bo będzie słychać wszystkie zakłócenia z instalacji samochodowej)

- TEL MUTE załączanie wejścia liniowego (przez masę)

Dorobiłem jeszcze trochę logiki czyli przełącznik którym można dezaktywować wej. liniowe, wejście mini nini jack ze dodatkowymi stykami zwiernymi które aktywują wejście liniowe po włożeniu wtyczki oraz przekaźnik który włącza i wyłącza wejście liniowe oraz samo radio (prze przełączeniu radia w tryb MESSAGE - telefon, radio nie wyłącza się automatycznie, wyłącza się dopiero po dezaktywacji TEL MUTE ! ) po wyjęciu kluczyka.

Dorobiłem jeszcze zasilanie 5V na gnieździe USB do zasilanie MP3 tylko tu mam problem bo mam zwykłą a nie izolowana przetwornice 12V/ 5V i po podłączeniu zasilania słychać zakłócenia ale już namierzyłem odpowiednia przetwornicę izolowana i powinno być ok.

Do grania wykorzystuje MP3 Pentagram'a który fajnie rozmiarami pasuje do wejścia na konsoli.

A tak to wygląda:

Pozdrawiam

Napisz, jakie masz radio CDR500: Delco Electronic, czy Siemens VDO? Pozdr.

Ja mam Delco Elelectronics ale na VDO też da radę.

Pozdrawiam

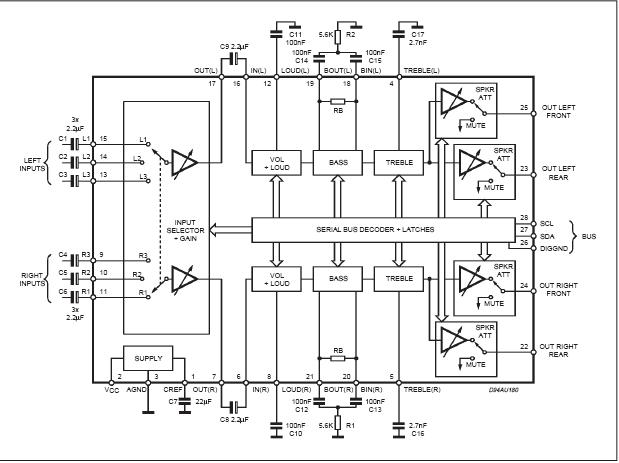

W VDO siedzi TDA7313 sterowany magistralą I2C, ma 3 kanały stereo (wykorzystane są pewnie 2: radio i CD, trzeci jest wolny).

A co jest w Delco? Pozdr.

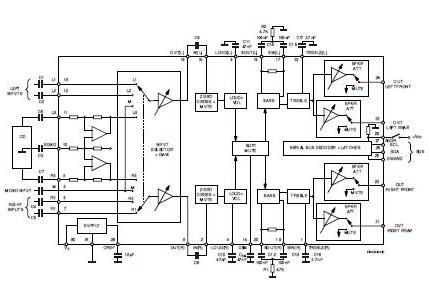

W Delco siedzi TDA7342EQ2N przynajmniej tak powiedziało google bo na samym układzie jest co innego, wygląda w środku prawie tak samo. Ten trzeci kanał to właśnie TEL IN, a uaktywniany jest sygnałem TEL MUTE.

Znalazłem przepis na ruskim forum vectry podłączenia mp3 do CDR500 Siemens VDO. Podobne rozwiązanie jak dla Delco, prostsze wykonannie, bo scalak w VDO jest w dużej obudowie. Na schemacie poprawiłem błędną numerację pinów na płytce drukowanej...

Dla czytających cyrylicę: klik. Post z 01 lipca (ijul) 2009 00:45.

Jeszzce to samo test tu: klik.

Pozdr.

Podobne rozwiązanie

> jak dla Delco, prostsze wykonanie, bo scalak w VDO jest w dużej obudowie.

W Delco też nie było problemu do lutowania wykorzystałem fabryczne otwory (przepusty) na płycie.

Pozdrawiam
