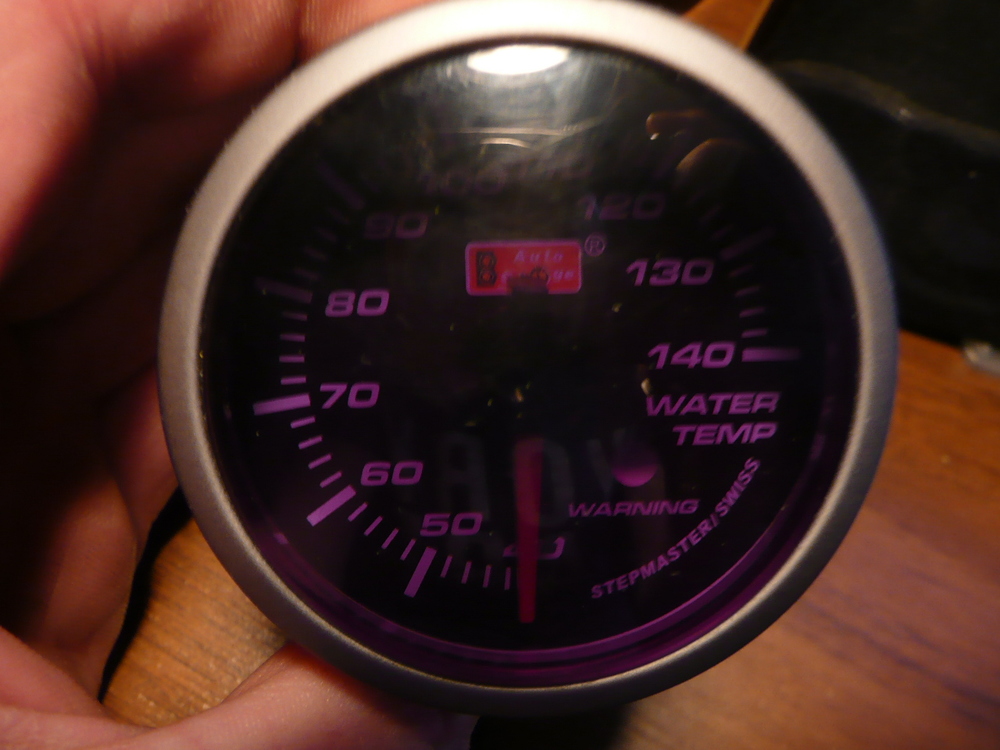

Jak podłączyc wskaźnik auto gauge do seja?

Kupiłem używany wskaźnik i nie ma instrukcji

Głowy za te informacje nie daję

Oba górne gniazda (czyli tam gdzie masz wpięte dwa kabelki) są identyczne i służą do zasilania. Dwa są po to, żeby łatwo połączyć więcej zegarów. Pinout wygląda tak (od lewej do prawej):

1. Czarny - masa,
2. Biały - 12V+ po zapłonie,
3. Pomarańczowy - ściemnianie / +12V do ściemniacza (nie pytaj mnie o co dokładnie chodzi, proponuję najpierw nic tu nie podpinać jak nie zaświeci to dać 12V),
4. Czerwony - 12V+ stałe? ("Battery+"  no to chyba o to chodzi ale też nie wiem po co mu to).



Dolne gniazdo służy ponoć do podłączenia czujnika ale nie znalazłem do których pinów dokładnie. Można popróbować, raczej nic się nie uszkodzi (na 95% czujnik jest termistorem więc nie ma znaczenia w którą stronę się go podepnie a jego rezystancja w temperaturze pokojowej nie powinna zrobić problemu nawet jeżeli podepniesz na chwilę między masę a 12V przypadkiem).



Edytowane 24 Kwietnia 20179 lat przez rusala

Tak jest tam staly plus bo zegary maja  ceremonie otwarcia i wyłączenia.  Sciemniacz czyli ogolnie pod swiatla sue podpina,  jak wlaczysz swiatla to wskaznik przygasa.

Aaaaa no faktycznie, skądś prund do tego musi wziąć

Tylko ze jest problem bo nie dostałem wtyczki dolnej, a te co sa wyżej to trochę z oporem wchodzi do to dolnej

Zobacze jutro u suebie w ktore piny na dole jest wpiety czujnik.

Jeżeli wchodzą z oporem i stykają to lepiej jak by miały być luźne Takie wtyczki oczywiście da się dokupić ale trzeba dokładnie wiedzieć o jakie chodzi. Jak Lesiu napisze które piny to możesz też przylutować, powinno się dać.

Godzinę temu, rusala napisał:

Jeżeli wchodzą z oporem i stykają to lepiej jak by miały być luźne Takie wtyczki oczywiście da się dokupić ale trzeba dokładnie wiedzieć o jakie chodzi. Jak Lesiu napisze które piny to możesz też przylutować, powinno się dać.

No prawie tak.  Te wiazki nie są zamienne,  ine mają inne wtyczki.  Prawilna wuazka do czujnikow temperatury jest z niebieską kostką.



Kup nową to bedzie rozwiązany probkem wtyczki i kabelka.



http://www.dabtuner.pl/Wiazka_sygnalowa_temp_Auto_Gauge_do_zegarow_STEPPER_MOTOR-129.html

Kabel sie znalazł tylko nw do których pinow podłączyć czujnik?

No to jak masz kabel z niebiską wtyczką to podlaczasz tak jak leci.  To zwykly termistor jest,  biegunowosc nie ma znaczenia.

Chwile temu ogarnąłem zasilanie na wskaźnik Polutowałem juz kabelki i działa Teraz tylko wymienić termostat i będzie działało bo juz sprawdzałem (na biurku do akumulatora i podgrzałem czujnik)
