Proszę podpowiedź.

Szukam końca przewodu video z wtyczki radia [pin 5 i 15], który mam po stronie radia ale już nie mam go w klapie.
Wygląda na to, że instalacja jest niekompletna i brakuje jej w tylnej części.



Mam taką cichą nadzieję, że gdzieś w okolice tylnej skrzynki dochodzi. Tam jest tyle kabli, że bez pomocy na pewno go nie znajdę...

Gdzie szukać jego zakończenia?

A co to za radio, bo piny 5 i 15 nie są używane. Po co Ci przewód video w radiu, w klapie?

2 godziny temu, Orochimaru napisał:

Po co Ci przewód video w radiu, w klapie?



Pewnie coś kombinuje z kamerą cofania...

Tak. Kamera cofania dla NAVI900.

Już udało się ustalić przez jakie złącza beginą na schemacie. Teraz potrzebuję ustalić gdzie znajdują się złącza x200 x900 x901 x915 [Astra J ST po 2013r].
X200 złącze w progu kierowcy?

x900 to skrzynka z tyłu?

X200 to złącze w progu, drugie jest przy samej kamerze. Do skrzynki sam sygnał chyba nie wchodzi, bo nie ma takiej potrzeby . Chyba, że zasilanie i info o włączonym wstecznym. Tak czy inaczej, na skrzynce są wytłoczone oznaczenia złączy.

Dziękuję...

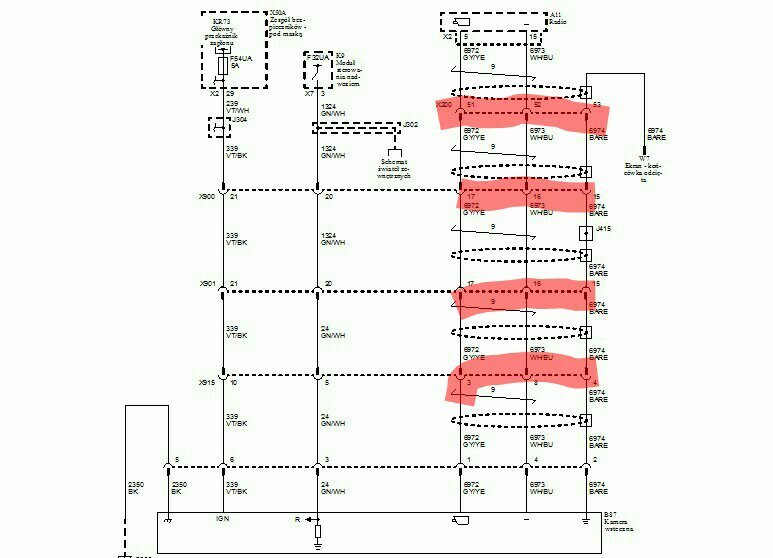

Zobacz proszę - dostałem taki schemacik i z niego wynika, że leci przez więcej złącz. Może to tak fabrycznie wyglądać? Tylko nie mogę ustalić co to za złącza...
Nie mniej jak już na pierwszym złączu nie będzie przejścia to już dalej bez znaczenia
Co innego jak kupujesz dedykowany zestaw w ASO, to przewód biegnie bezpośrednio z radia do kamery - bez pośrednictwa złącz.



ps. gdzieś prawą stroną to nie będzie raczej fabrycznie lecieć? x200 - to lewy próg rozumiem...?







Edytowane 16 Listopada 20178 lat przez exen

Jak widać, do skrzynki nie wchodzi. Są tylko łączniki po drodze. X200 to to wielkie złącze od całej deski rozdzielczej, w progu po lewej.

I prawdopodobnie tam będzie koniec tych kabelków od radia.

Wiązka leci lewym progiem, potem nad tylnym nadkolem.

ok. W x200 sprawdzałem i nie znalazłem.
Przeciągnę nowy przewód w całości, wzdłuż wiązki - tak będzie chyba najlepiej.

Dziękuję za wyjaśnienie.

ps.
Naprawdę jeździsz jeszcze Astrą F?
