Witam,

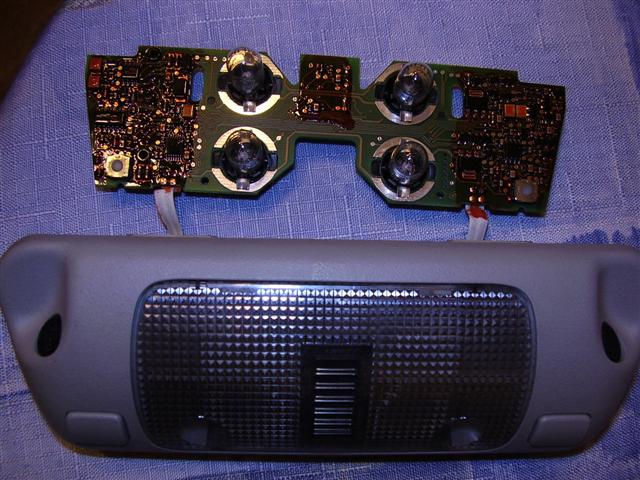

Czy ktoś z userów posiada może schemat układu lampki oświetlenia wew. Na tej płytce znajdują się również czujniki ultradźwiekowe do alarmu. Udało mi się uruchomić oświetlenie, wiem jak podłączyć kabelki. Wcześniej miałem w mojej astrze tylko samą lampkę z jedną żarówką. Teraz mogę sobie włączać oddzielnie oświetlenie dla pasażera i kierowcy.

Chciałbym również uruchomić czujki ultradźwiękowe tylko nie mam schematu. Proszę o pomoc.

Z góry dziękuję i pozdrawiam.

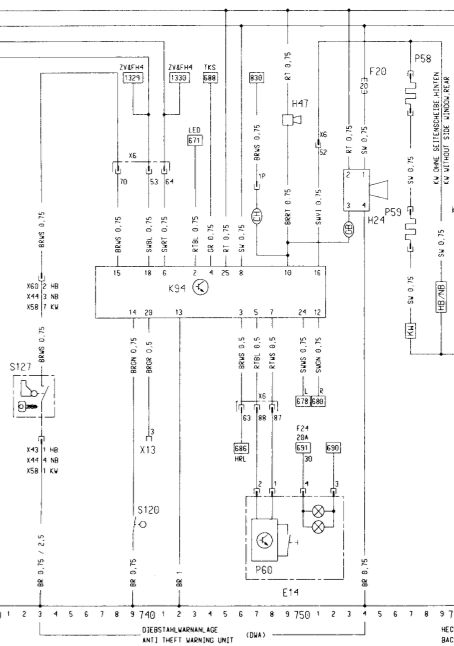

Schemat:

P60 - czujnik alarmu

K94 - centralka alarmu

EDIT: to schemat dla Astry F!!!

Dzięki za schemat.

Jeszcze raz dzięki za schemat, ale głównie chodzie mi to jak podłączyć złącze (opis złącza- gdzie(+), gdzie (-) itd).

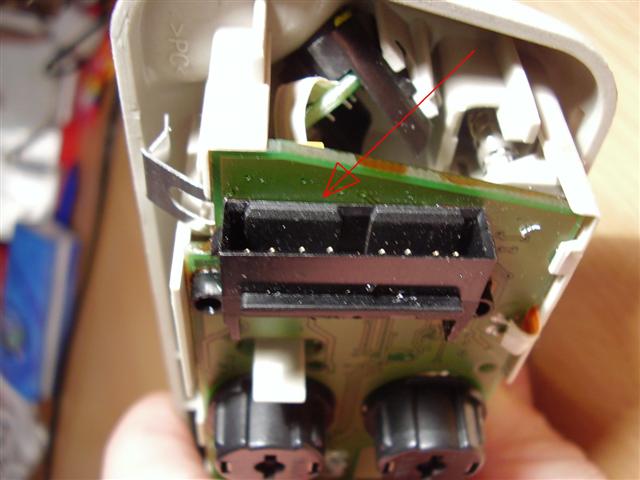

Foto złącza w załączniku.

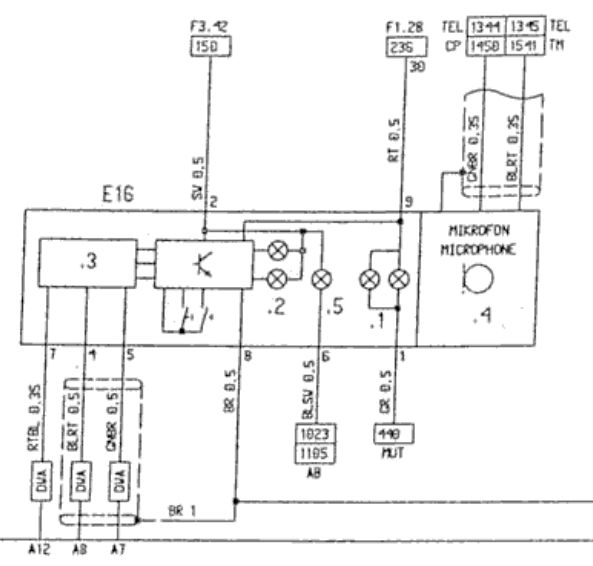

Schemat do Astry G:

A7, A8, A12 - moduł alarmu

AB - do modułu Airbag - sygnalizacja detekcji pasażera

MUT = multitimer

u góry 2 linie zasilające po bezpiecznikach: lewy po stacyjce, prawy z akku i przewody do mikrofonu, jak jest zestaw głośnomówiący

BR - brązowy przewód do masy (poza rysunkiem)

Pozdr.

PS. Napisz w podpisie wyraźnie, jaką masz Astrę: F, czy G, to nie będzie pomyłek.

Pozdr.

Teraz wszystko jasne. Dokładnie o ten schemat mi chodziło. Jestem ogromnie wdzięczny.

P.S

Już uzupełniłem profil.

Przepraszam może jestem trochę "marudny", ale po analizie schematu i płytki w lampce mam jeszcze kilka wątpliwości.

Z zaprzyjaźnionym elektronikiem stwierdziłem kilka różnic w opisie pinów w złączu czyli :

pin 9 jest ok. czyli podajemy (+)

pin 1 jest ok. sygnał MUT

pin 2 jest niepodłączony

pin 4 jest niepodłączony

pin 5 jest ekranem na płytce czyli chyba (-)

Układ działa (bez czujek alarmowych) wtedy gdy :

pin9 (+)

pin8 (+)

pin5 (-)

działają wtedy lamki załączane przez przyciski i lamki które włączają się po otwarciu drzwi.

Wynika z tego że są pewne różnice w porównaniu ze schematem.

Reasumując:

- czy jest to możliwe żeby schemat był inny może chodzi o wersję Astry czy roku produkcji

- i w takim razie do podłączenia czujek utradźwiękowych mam do dyspozycji piny : 7.6.3, które w dalszym ciągu nie wiem jak działają czyli które piny traktujemy jako "wyjście" i czy działanie ich trzeba jakoś "pobudzić" czyli niewiem podać (+) czy (-) ?

Cała sprawa bierze się z tąd, że chcę podłączyć do tych czujek swój alarm to jest nadajnik z pagerem, który można uruchomić podając na odpowiednie wejście (+) lub (-) lub zrobić zwarcie na odpowiednich stykach.

Ja wiem, że można kupić inny alarm ale ten mój zdał egzamin i dobrze działał w poprzednim moim samochodzie. Zasięg miał nawet do 1 km.

Proszę jeszcze raz o pomoc .
