Potrzebuje pilnie rysunek techniczny dystansów z pierścieniem centrującym do cc/sc. Taki żeby sobie tokarz poradził. Wiem że to było na forum ale znaleźć nie mogę...

Z góry dzięki

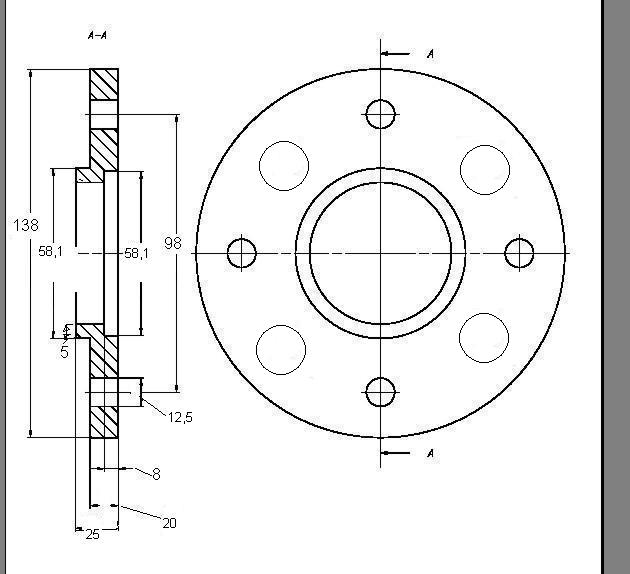

proszę

nie którzy pewnie będą mieli ale do tego rysunku, że nie ma wszystkich wymiarów ale rysunek jest jak najbardziej dokładny

MASZ BŁAD w tym rys. przekrój A-A jest przez małe otwory chyba 6 mm, a oznaczyłeś je na przekroju jako 12,5

czyli te po śruby.

> MASZ BŁAD w tym rys. przekrój A-A jest przez małe otwory chyba 6 mm,

> a oznaczyłeś je na przekroju jako 12,5

> czyli te po śruby.

masz swój rysunek to wklej bo ten nie jest mój tylko zaczerpnięty z jednego z wątków który był wcześniej

Właśnie o taki rysunek mi chodziło. Dzięki

> Właśnie o taki rysunek mi chodziło. Dzięki

nie ma za co polecam się na przyszłość

> MASZ BŁAD w tym rys. przekrój A-A jest przez małe otwory chyba 6 mm,

> a oznaczyłeś je na przekroju jako 12,5

> czyli te po śruby.

zaczyna się

> MASZ BŁAD w tym rys. przekrój A-A jest przez małe otwory chyba 6 mm,

> a oznaczyłeś je na przekroju jako 12,5

> czyli te po śruby.

wydaje Ci się, jest zwymiarowane dobrze, no prawie dobrze Ale błędu o którym piszesz nie ma.

> wydaje Ci się, jest zwymiarowane dobrze, no prawie dobrze Ale błędu

> o którym piszesz nie ma.

nie chcialbys wyciac 2 dystansow??

> nie chcialbys wyciac 2 dystansow??

wycięcie to nie wszystko, nie mam mozliwości zrbić dalszej obrobki czyli podtoczeń pod pierścień centrujący itp

> wycięcie to nie wszystko, nie mam mozliwości zrbić dalszej obrobki

> czyli podtoczeń pod pierścień centrujący itp

ech... szkoda....

> wydaje Ci się, jest zwymiarowane dobrze, no prawie dobrze Ale błędu

> o którym piszesz nie ma.

to może wspólnymi siłami poprawimy ten rysunek i zrobimy go tak żeby był dobrze?

> to może wspólnymi siłami poprawimy ten rysunek i zrobimy go tak żeby

> był dobrze?

- brakuje wymiaru otworu pod srube,

- srednica otworu centrujacego od strony piasty ma 58,1, ale od strony felgi kołnierz powinien miec 58,0
