Czy jest mozliwe, aby ta dioda sie spalila?

Jakis czas temu mialem wrazenie ze swiecila wyraznie slabiej (na pewno z mniejsza sila niz dioda pod oknem) a dzis zauwazylem ze nie swieci wcale....

Czy te diodki sie moga przepalic??? Czy raczej cos nie tak z polaczeniem/alarmem

Calosc alarmu funkcjonuje chyba poprawnie....

> Czy jest mozliwe, aby ta dioda sie spalila?

Oczywiście, że mogą, ale jest to bardzo mało prawdopodobne. Ja bym obstawiał urwany kabelek. Może lut puścił?

> Jakis czas temu mialem wrazenie ze swiecila wyraznie slabiej

Pewnie styk się pogarszał. Obstawiam kabelek.

> (na pewno z mniejsza sila niz dioda pod oknem)

Alarmik dokładany dodatkowo

> a dzis zauwazylem ze nie swieci wcale....

Pech

> Czy te diodki sie moga przepalic??? Czy raczej cos nie tak z polaczeniem/alarmem

Wg mnie problem z połączeniami.

> Calosc alarmu funkcjonuje chyba poprawnie....

Wyłeś na parkingu?

> Oczywiście, że mogą, ale jest to bardzo mało prawdopodobne. Ja bym

> obstawiał urwany kabelek. Może lut puścił?

W okolicy diody? Pamietam, ze kiedys ogladajac plytke widzialem ze mozna zamowic ten element (diode z ramka)

> Pewnie styk się pogarszał. Obstawiam kabelek.

Chyba bede musial zrzucic tapicerke drzwi.

> Alarmik dokładany dodatkowo

Pewnie jak wiekszosc alarmow.

> Wyłeś na parkingu?

Nie. Ale druga dioda miga prawidlowo. Alarm miga kierunkami, ostatnio zamigal mi nawet gdy nie domknalem jednej z pokryw. Wiec zakladam za alarm dziala.

mozliwe to jest ze nie byla przylutowana i styki wziely i zasniedzialy... u mnie byla tylko wetknieta w plytke - podlutowac i bangla

No jasne że się mogą spalić !!

Mnie się spaliła

I nie mam zamiaru wymieniać

> No jasne że się mogą spalić !!

Mogą, ale z technologicznego punktu widzenia jest to baaaaaaardzo mało prawdopodobne.

> Mnie się spaliła

Trzeba było wtedy zagrać w Totka.

> I nie mam zamiaru wymieniać

A coś Ty taki na "nie" dziś nastawiony?

A po co mi ta dioda

> A po co mi ta dioda

Żeby złodziei-łepków odstraszyć

> Żeby złodziei-łepków odstraszyć

Po co ??

Wyedzą dresy że to bryka szefa

> bryka szefa

Wiem Oskarku, że bardzo chcesz się dowartościować, ale auto jest twojego Taty

> Wiem Oskarku, że bardzo chcesz się dowartościować, ale auto jest

> twojego Taty

Od kiedy ??

> Od kiedy ??

A oglądałeś swój profil? KLIK. Szczególnie interesująca jest pozycja BIOGRAFIA.

te spamery... macie ode mnie ostrzezenie

> A oglądałeś swój profil? KLIK. Szczególnie interesująca jest pozycja

> BIOGRAFIA.

I powinien podać gdzie parkuje, w jakich godzinach...to się chłopaki ucieszą

ta dioda w drzwiach to dioda centralnego zamka, a nie alarmu...

> mozliwe to jest ze nie byla przylutowana i styki wziely i

> zasniedzialy... u mnie byla tylko wetknieta w plytke -

> podlutowac i bangla

Przygladnalem sie przed chwila - raz na kilka zamkniec zamka centralnego lekko mrygnie. Cos nie styka chyba...

> ta dioda w drzwiach to dioda centralnego zamka, a nie alarmu...

Racja

Wczoraj wieczorkiem rzucilem okiem na to to.

Plasticzek z dioda dal sie wyciagnac - okazalo sie, ze faktycznie kabelek sie rozlaczyl. Spialem, zakleilem tasma zeby sie znow nie rozlaczylo.....ale nie udalo mi sie tego ponownie zamontowac. Pod tapicerka jest chyba druga czesc w ktora wskakuje ten plasticzek i ta czesc nie chce mi sie z nim polaczyc. Reasumujac: obwodka z kontrolka lata sobie luzem. Musze jednak odchylic kawalek tapicerki, bo proby z wkladaniem karty magnetycznej (pozdrawiam koncern BP) niestety nie przyniosly rezultatow. Albo mam ulamane te czesci albo nie tak prosto to razem zlozyc.

> mozliwe to jest ze nie byla przylutowana i styki wziely i

> zasniedzialy... u mnie byla tylko wetknieta w plytke -

> podlutowac i bangla

Ale co konkretnie lutowales?

Rozebralem ustrojstwo dwa razy. Po rozebraniu dioda mryga a po jakims czasie przestaje...tzn najpierw mryga po pierwszym impulsie a potem przestaje mrygac przerywanym mryganiem....

Uklad wyglada tak, ze w plastikowa oprawke wcisnieta jest dioda przylutowana do malej plytki scalonej. Na tej plytce jest jakis malutki oporniczek/ukladzik/dzyndzelek ktory jak mniemam odpowiedzialny jest za generowanie sygnalu przerywanego.... calosc podpieta jest poprzez kostke z kabelkiem z drzwi.

Co konkretnie lutowales? Diode do tej plytki? Czy ta zlaczke???

> Na tej plytce jest jakis

> malutki oporniczek/ukladzik/dzyndzelek ktory jak mniemam

> odpowiedzialny jest za generowanie sygnalu rzerywanego....

Aż takie głupie to to nie jest. Dioda po zamknięciu zamka pali się przez chwilę a dopiero potem pulsuje. To moze być oporniczek ale na pewno nie 'generator' mrygania - bez kondensatora nie nie da rady

> Aż takie głupie to to nie jest. Dioda po zamknięciu zamka pali się

> przez chwilę a dopiero potem pulsuje. To moze być oporniczek ale

> na pewno nie 'generator' mrygania - bez kondensatora nie nie da

> rady

Zaraz, nie rozumiem....sygnal po kabelku idzie juz przerywany?

> Zaraz, nie rozumiem....sygnal po kabelku idzie juz przerywany?

Raczej tak, ze sterownika zamka lub z bodycomputera.

Dioda alarmu też nie miga sama z siebie tylko z migacza w centralce

> Raczej tak, ze sterownika zamka lub z bodycomputera.

> Dioda alarmu też nie miga sama z siebie tylko z migacza w centralce

To co robi ten oporniczek przy diodzie?

> To co robi ten oporniczek przy diodzie?

Może napięcie ze sterownika wychodzi 12V

> To co robi ten oporniczek przy diodzie?

normalny uklad pracy kazdego LEDa to wlasnie dioda z opornikiem. Mowiac ogolnie oporniczek potrzebny jest aby prad odpowiedni poplynal przez diode, ewentualnie tez zbija napiecie, aby dioda sie nie sfajczyla

a o tym czy dioda miga, czy nie i jaki czas decyduje komputer, do ktorego to jest podlaczone

dlaczego miga i przestaje u Ciebie ? obstawiam znowu styki. Komputer dziala dobrze (skoro w ogole dziala)

u mnie dioda nie byla przylutowana do plytki, znaczy nozki wyli tylko wsadzone w otworki

powinno dac sie latwo sprawdzic... moze to tylko styki w drzwiach?

> dlaczego miga i przestaje u Ciebie ? obstawiam znowu styki. Komputer

> dziala dobrze (skoro w ogole dziala)

Kurcze, rozbieralem to dwa razy. Po pierwszym stwierdzilem ze faktycznie wypadl kabelek. Wczoraj rozebralem drugi raz, ale kabelek byl wpiety Po rozpieciu i spieciu dzialalo prawidlowo. Dzis juz mignie raz tylko przy zamknieciu drzwi a potem nie mryga....

Zastanawiam sie czy to wina kostki polaczeniowej czy uklad w ktorym w przeciwienstwie do Duka mam przylutowana diode ma jakies jak to sie nazywa? zimny lut? Brak styku w lucie w kazdym razie....

Na plytce Fiata jest czesc o nazwie "ozdoba" - zastanawiam sie czy jest to sama ramka czy zawiera tez diode. Nie bylo to drogie o ile pamietam....

podlacz sie z miernikiem i zacznij ruszac kabelkami... moze sie pokaze ze cos slabo styka

W moich drzwiach wszystko działa, oprócz tej diody. Nie swieci w ogóle. Obejrzałem ja pod swiatło (zarówki kałuzowej...)(ta to daje jak halogen...) i pod czerwoną opraweczką tej diody widać że nie ma ciagłości tego druta. Także wątpię, żeby coś płytką kablami, itp. No chyba żeby ktoś miał inny pomysł.

I tutaj jest ePer Megaquest: tej diody nie ma w tym programie! Jak ktoś mógłby mi podac jej nr, cenę (3D 2004), to byłbym wdzięczny. Nawet nr nadwozia podam na prv.

Dzięki.

> W moich drzwiach wszystko działa, oprócz tej diody. Nie swieci w

> ogóle. Obejrzałem ja pod swiatło (zarówki kałuzowej...)(ta to

> daje jak halogen...) i pod czerwoną opraweczką tej diody widać

> że nie ma ciagłości tego druta. Także wątpię, żeby coś płytką

> kablami, itp. No chyba żeby ktoś miał inny pomysł.

> I tutaj jest ePer Megaquest: tej diody nie ma w tym programie! Jak

> ktoś mógłby mi podac jej nr, cenę (3D 2004), to byłbym

> wdzięczny. Nawet nr nadwozia podam na prv.

> Dzięki.

coś tam szukałem w eperze ale nie wiem czy to bo pokazuje że to jakaś ozdoba jak coś to mogę przesłać zdjęcie tych drzwi z epera;) cena około 26 zł ale lepiej by było wsprawdzić po numerze jak chcesz to mi podaj a ja poszukam jeszce

> [...] Obejrzałem ja pod swiatło (zarówki kałuzowej...)(ta to

> daje jak halogen...) i pod czerwoną opraweczką tej diody widać

> że nie ma ciagłości tego druta.

Jeżeli oglądałeś diodę w środku (w tym czerwonym łepku) to tam nie

powinno być ciągłości. To nie tak jak w żarówce.

Tak wyglądała?

> I tutaj jest ePer Megaquest: tej diody nie ma w tym programie! Jak

> ktoś mógłby mi podac jej nr, cenę (3D 2004), to byłbym

> wdzięczny. Nawet nr nadwozia podam na prv.

Pewnie zwykły czerwony LED. Zmierz średnicę (albo weź na wzór) i

kupisz w sklepie elektronicznym za jakieś pojedyncze złotówki. Tylko

najpierw podłącz do baterii 1.5V i zobacz czy na pewno to dioda jest

walnięta.

> Jeżeli oglądałeś diodę w środku (w tym czerwonym łepku) to tam nie

> powinno być ciągłości. To nie tak jak w żarówce.

> Tak wyglądała?

> Pewnie zwykły czerwony LED. Zmierz średnicę (albo weź na wzór) i

> kupisz w sklepie elektronicznym za jakieś pojedyncze złotówki. Tylko

> najpierw podłącz do baterii 1.5V i zobacz czy na pewno to dioda jest

> walnięta.

Zdjęcie sprawnej diody, którą mam w zapasie:

[image]

> tam nie

> powinno być ciągłości.

> Tak wyglądała?

Dokładnie tak wyglądała w środku.

> najpierw podłącz do baterii 1.5V i zobacz czy na pewno to dioda jest

> walnięta.

Hola, panie, podobno diodę mozna podłączyć tylko do jednej kombinacji biegunów, żeby prąd płynął w jednym kierunku. Też tak chciałem ale na diodzie nie odczytałem żadnych biegunów, więc dałem spokój ze sprawdzaniem, które mogłoby się skończyć spaleniem nawet jakby była dobra.

> Zdjęcie sprawnej diody, którą mam w zapasie:

Dzięki za zdjęcia!

Czy mógłbyś na nich zaznaczyć gdzie podłączyć + a gdzie - ?

> Hola, panie, podobno diodę mozna podłączyć tylko do jednej kombinacji

> biegunów, żeby prąd płynął w jednym kierunku. Też tak chciałem

> ale na diodzie nie odczytałem żadnych biegunów, więc dałem

> spokój ze sprawdzaniem, które mogłoby się skończyć spaleniem

> nawet jakby była dobra.

Nie. Podłączając odwrotnie LEDa do bateryjki nie spalisz go. Po

prostu nie zaświeci.

-- edit --

Ten typ diody ma dopuszczalne napięcie wsteczne 5V. Niższym

nie spalisz jak podłączysz odwrotnie.

> Dzięki za zdjęcia!

> Czy mógłbyś na nich zaznaczyć gdzie podłączyć + a gdzie - ?

Tam gdzie obudowa diody ma ścięcie, tam jest katoda czyli minus (-).

Jeżeli zostanie zasilona zgodnie z tą biegunowością, to będzie świecić .

Widzę, że rezystor ograniczający prąd to 470 om +/- 5%

czyli przy zasilanu 12V przez diodę płynie ~25mA.

Uszkodzenie diody jest mało prawdopodobne.

Stawiam na styki złączki lub tzw. zimne lutowania na tej wypasionej płytce.

> Tam gdzie obudowa diody ma ścięcie, tam jest katoda czyli minus (-).

To ścięcie jest jedno więc obydwie strony diody są ścięte. NAtomiast jak widac na ww. zdjęciach to przecięcie nie jest po srodku i dzieli "przewody" w diodzie na krótszy i dłuższy. Czy minus to ten dłuższy czy krótszy odcinek?

> To ścięcie jest jedno więc obydwie strony diody są ścięte.

>Czy minus to ten dłuższy czy krótszy odcinek?

Ścięty jest jeden bok obudowy diody - katoda (-)

Jeśli masz diody jeszcze nie montowane (obcinane), to krótsze wyprowadzenie jest katodą (-).

Nie oglądaj co jest w środku, obudowy mogą być matowe.

[edit]

najlepiej widać to ścięcie obudowy na przedostatnim zdjęciu.

> Ścięty jest jeden bok obudowy diody - katoda (-)

> najlepiej widać to ścięcie obudowy na przedostatnim zdjęciu.

Trzeba było mówić jak do blondynki że chodzi o to czerwone . Rzeczywiście na obwodzie tej podstawki jest ścięte. Podłączyłem diodę pod miernik no i świeci . Tylko o czym to świadczy? Mam lutować tę płytkę? Przecież tam wszystkie ścieżki są dobre. Może nie ma gdzieś po drodze od komputera styku? Czy ktoś też ma take kawałki taśmy klejącej co moment na kabelkach po drodze do tej diody?

> diodę pod miernik no i świeci . Tylko o czym to świadczy? Mam

> lutować tę płytkę? Przecież tam wszystkie ścieżki są dobre. Może

> nie ma gdzieś po drodze od komputera styku?

Złączki, złączki i jeszcze raz złączki - tam szukaj.

W końcu z tego słynie elektronika stilona (jak wyczytałem w postach).

Zgodnie z moim mottem: de omnibus dubitandum est ,

zaczynam się zastanawiać, czy czasami nie zastosowano tu LED'a migającego?

Tak, tak są takie - wbrew opiniom wyrażanym przez kolegów

na początku tego wątku (np. TLBR5410 f-my VISHAY)

ale, to by było już zbyt duże skomplikowanie jak na stilona.

> Zgodnie z moim mottem: de omnibus dubitandum est ,

> zaczynam się zastanawiać, czy czasami nie zastosowano tu LED'a

> migającego?

Raczej nie. To miganie nie jest przecież cały czas takie samo. A oto co napisali w manualu do Stilo:

"Dioda sygnalizuje następujące czynności:

Zablokowanie zamków: dioda świeci się przez 3 sekundy. Jeśli w momencie zablokowania zamków niektóre drzwi lub pokrywa bagażnika nie są dokładnie zamknięte, dioda miga z częstotliwością 3 Hz przez 3 sekundy; następnie przejdzie na sygnalizację ostrzegawczą.

Włączenie dead-lock: w następstwie czynności włączenia dead-lock, dioda emituje 2 sygnały trwające 0,5 sekundy i następnie przechodzi do sygnalizacji ostrzegawczej

Stan ostrzegawczy: po zakończeniu sygnalizowania zablokowania drzwi, dioda miga z częstotliwością 0,8 Hz, aby pokazać stan samochodu zablokowanego (funkcja ostrzegawcza). Funkcja ostrzegawcza jest włączana również wtedy, kiedy jedne z drzwi lub pokrywa bagażnika nie są dokładnie zamknięte.

Odblokowanie zamków: dioda wyłącza się "

> Raczej nie.

Oczywiście. Miałem jakąś pomroczność

Przecież znam ten opis.

u mnie nie byla przylutowana wogole (tylko wetknieta) polecam sie przyjrzec

> Złączki, złączki i jeszcze raz złączki - tam szukaj.

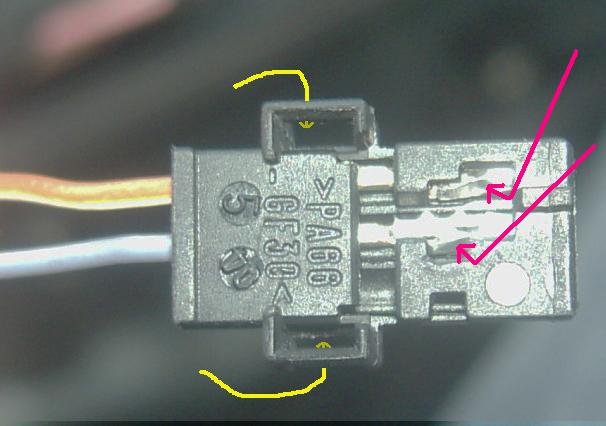

No to zacząłem - najpierw wszystkie wtyczki komputera drzwiowego przeszły terapię wstrząsową.

Potem zatrzasnąłem się w aucie i zacząłęm miernikiem sprawdzać gdzie i co prądziuje. Przyłożyłem do diody za płytką i nadal świeciła jak napisałem powyżej. Potem żeby sprawdzić płytkę przyłożyłem miernik przed płytką - świeciła. To było troche podchwytliwe bo z płytki wychodzą trzy wtyki, więc metoda eliminacji któres dwa działały i uznałem że jest dobrze. Potem sprawdziłem czy po zamknięciu dochodzi sygnał na tych dwóch kablekach gniazdka diody i miernik zaczął ładnie pulsować. Skoro ten sygnał był prawidłowy to wniosek oczywisty że coś nie styka.

W końcu wyjąłem tą żółta zawleczkę z gniazdka diody i wyciągąłem z niego te dwa kable (szary i brąz). po przyłożeniu kabelków do płytki dioda zaczęła pulsować. Myślałem że złożę i bedzie w porządku, ale niestety - stan wyjściowy.

Powoli zrobiłem demont i zamont jeszcze raz z zapamietaniem który z dwóch kableków do którego z trzech wtyków diody powinien dotykać. I co sięokazało przy montażu? Że te kable były odwrotnie włożone do gniazdka diody. Po prostu zamieniłem je miejscami i wszystko zaczęło działać. Zrobiłem zdjęcie:

po przyjrzeniu się zauważyłem że trochę odstają te kableki i jeden jest jakby za długi, więc zakładam , że gniazdko diody już tak wyjechało z fabryki. Chętnie odwiedziłbym tego fuszera z lutownicą... Na rysunku żółte strzałki jak podważyć tę żółta zawleczkę a czerwone jak kableki. Strasznie to małe i delikatne, albo mnie juz twardnieje rogówka i staje się dalekowidzem...

Mam nadzieję, że w silniku nic na odwrót nie podłączyli...

zakładam , że gniazdko diody już tak

> wyjechało z fabryki. Chętnie odwiedziłbym tego fuszera z

> lutownicą...

z tymi odwiedzinami to bedzie chyba problem bo ten fuszer z lutownica mieszka za wielkim murem

> bo ten fuszer z

> lutownica mieszka za wielkim murem

To ja z lutownicą z takim słynnym szyderczym śmiechem wyłaniam się zza taśmy produkcyjnej...
