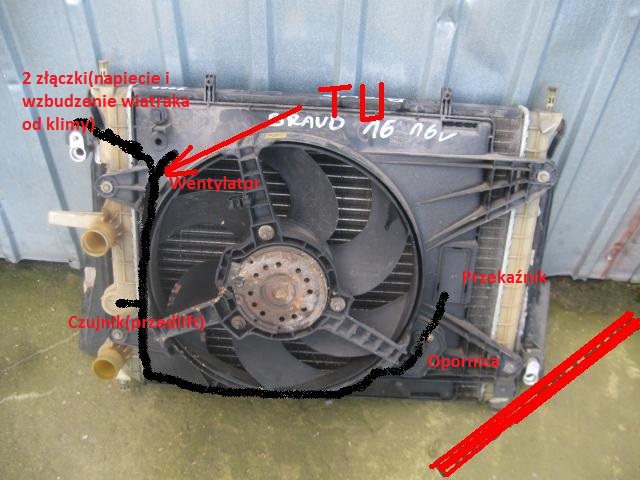

nie wiem od czego odchodzi od wiązki przypiętej do obudowy wentylatora chłodnicy, wygląda jakby się od czegoś urwał nie doszłem od czego mniej więcej w miejscu zazanaczonym strzałką.

Jeżeli dochodzi tam gdzie czarna linia, to jest to kabel do rezystora dużej mocy zamontowanego w obudowie wentylatora. Służy do uzyskiwania pierwszego (wolniejszego) biegu wentylatora podczas używania klimatyzacji

Trzymaj

jeszcze sprawdzę czy 2 złączki widziałem jedną z jednym kabelkiem odchodzącą z wiązki w oznaczonym miejscu dalej wszystko jest ok tak jak naszkicowałeś czyli czujnik, opornik, przekaźnik. a gdzie niby te sygnały (napięcie i wzbudzanie o których piszesz) miałyby być doprowadzone do czego podłączone bo nie widzę u siebie żadnego śladu
