zachciało mi się godzinkę temu podpiąć w końcu jak należy zasilanie do niedawno dołożonego subwoofera fabrycznego...więc patrzę na schemat w programie eLearn...i co widzę ?

Subwoofer jest wg tego schematu zasilany z pinu 7 złącza D skrzynki bezpieczników pod deską rozdzielczą B2...

Więc biorę miernik,rozpinam wtyczkę D,wyciągam bezpiecznik od subwoofera i sprawdzam,czy jest "przejście" pomiędzy wyjsciem bezpiecznika a pinem 7...niestety nie ma połączenia

Cóż,pierwsza myśl,że w skrzynce bezpieczników brak jest linii do suba...ale to jest niemożliwe - skrzynki są takie same we wszystkich wersjach...

Sprawdzam więc wszystkie piny po kolei...i okazuje się,ze przejscie jest na pinie 13

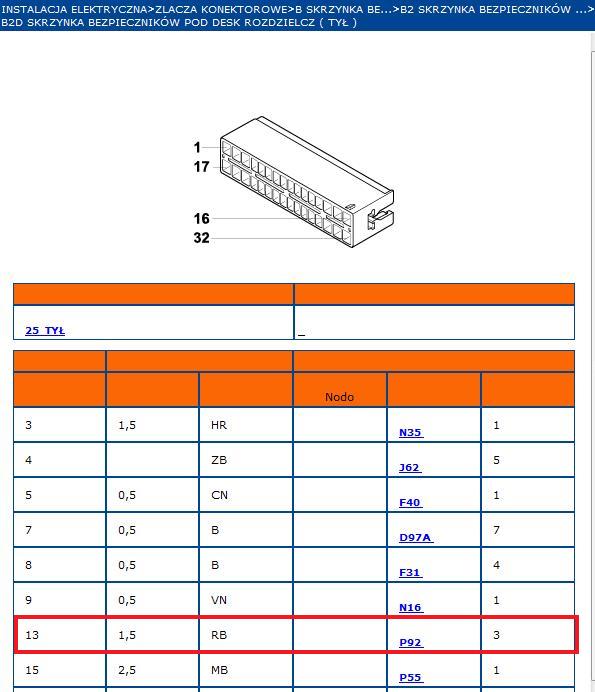

Zaglądam wtedy jeszcze raz do E-learn,patrzę na rozpiskę złącza D,i co widzę:

pin 13 jak byk

I tak jest w rzeczywistości - power do suba idzie z pinu 13...

Więc widać jawną niespójność informacji w tym samym programie serwisowym - w przypadku akurat tak mało ważnego obwodu jeszcze da się to przeboleć,ale mam nadzieję,ze w innych,ważniejszych miejscach tego rodzaju błędów nie uświadczymy

> zachciało mi się godzinkę temu podpiąć w końcu jak należy zasilanie

> do niedawno dołożonego subwoofera fabrycznego...więc patrzę na

> schemat w programie eLearn...i co widzę ?

> Subwoofer jest wg tego schematu zasilany z pinu 7 złącza D skrzynki

> bezpieczników pod deską rozdzielczą B2...

> Więc biorę miernik,rozpinam wtyczkę D,wyciągam bezpiecznik od

> subwoofera i sprawdzam,czy jest "przejście" pomiędzy wyjsciem

> bezpiecznika a pinem 7...niestety nie ma połączenia

> Cóż,pierwsza myśl,że w skrzynce bezpieczników brak jest linii do

> suba...ale to jest niemożliwe - skrzynki są takie same we

> wszystkich wersjach...

> Sprawdzam więc wszystkie piny po kolei...i okazuje się,ze przejscie

> jest na pinie 13

> Zaglądam wtedy jeszcze raz do E-learn,patrzę na rozpiskę złącza D,i

> co widzę:

> pin 13 jak byk

a żeby to pierwszy byk

> a żeby to pierwszy byk

w eLearn to pierwszy byk w schematach elektrycznych

> w eLearn to pierwszy byk w schematach elektrycznych

pewny jestes bo mi sie wydawalo ze cos nie tak bylo z elektrycznymi lusterkami i podgrzewanymi

> Subwoofer jest wg tego schematu zasilany z pinu 7 złącza D skrzynki

> bezpieczników pod deską rozdzielczą B2...

> Więc biorę miernik,rozpinam wtyczkę D,wyciągam bezpiecznik od

> subwoofera i sprawdzam,czy jest "przejście" pomiędzy wyjsciem

> bezpiecznika a pinem 7...niestety nie ma połączenia

dziwne, pamietam jak kolega zakladal suba do PII, i sprawdzalismy u niego i u mnie ( sub zainstalowany przez fabryke) oraz porownywalismy z wydrukami z programu elektronische_doc... to sie zgadzalo.

> Cóż,pierwsza myśl,że w skrzynce bezpieczników brak jest linii do

> suba...ale to jest niemożliwe - skrzynki są takie same we

> wszystkich wersjach...

Nie sa, przynajmniej nie wszystkie wersje maja obsadzone styki w skrzynkach.

> Sprawdzam więc wszystkie piny po kolei...i okazuje się,ze przejscie

> jest na pinie 13

> Zaglądam wtedy jeszcze raz do E-learn,patrzę na rozpiskę złącza D,i

> co widzę:

> pin 13 jak byk

> I tak jest w rzeczywistości - power do suba idzie z pinu 13...

> Więc widać jawną niespójność informacji w tym samym programie

> serwisowym - w przypadku akurat tak mało ważnego obwodu jeszcze

> da się to przeboleć,ale mam nadzieję,ze w innych,ważniejszych

> miejscach tego rodzaju błędów nie uświadczymy

i teraz pytanie czy to dokumentacja jest do .., czy w kazdej wersji jest inaczej

> pewny jestes bo mi sie wydawalo ze cos nie tak bylo z elektrycznymi

> lusterkami i podgrzewanymi

Dokładnie

> Dokładnie

ale ty Panie to poprawiles i waiadomo jak to zaltwic

> ale ty Panie to poprawiles i waiadomo jak to zaltwic

Ale jak wiesz wielu musi dojsc do tego-szkoda ze nikomu nie chce sie tego poprawiac przed drukiem-a moze nieraz jest to słuszne i zamierzone działanie
