Witam. Posiada może ktoś schemat instalacji elektrycznej Fiata Stilo 1.8 16V??

Albo jakiś link do strony gdzie mogę znaleźć, na googlach nie moge znaleźć

> Witam. Posiada może ktoś schemat instalacji elektrycznej Fiata Stilo 1.8 16V??

> Albo jakiś link do strony gdzie mogę znaleźć, na googlach nie moge znaleźć

A konkretnie o czego schemat chodzi? Silnika,czy inny?

> A konkretnie o czego schemat chodzi? Silnika,czy inny?

silnika

> silnika

Poszło PW

> Poszło PW

Nie da rady wkleić do wiadomości pewnie nie jeden z nas może kiedyś potrzebować takiej rozpiski

Pzd

> Nie da rady wkleić do wiadomości pewnie nie jeden z nas może kiedyś potrzebować takiej rozpiski

> Pzd

poszukaj po sieci elearna dla Stilo, tam jest wszystko

> Nie da rady wkleić do wiadomości pewnie nie jeden z nas może kiedyś potrzebować takiej rozpiski

> Pzd

No idzie,ale traci się jakość

O cholera sory nie wiedziałem że tyle będziesz miał wklejania

Pzd

> O cholera sory nie wiedziałem że tyle będziesz miał wklejania

> Pzd

Dzięki wielkie

a może jeszcze jakaś legenda co jest co

> Dzięki wielkie

> a może jeszcze jakaś legenda co jest co

Te czarne kreski to przewody ha ha ha

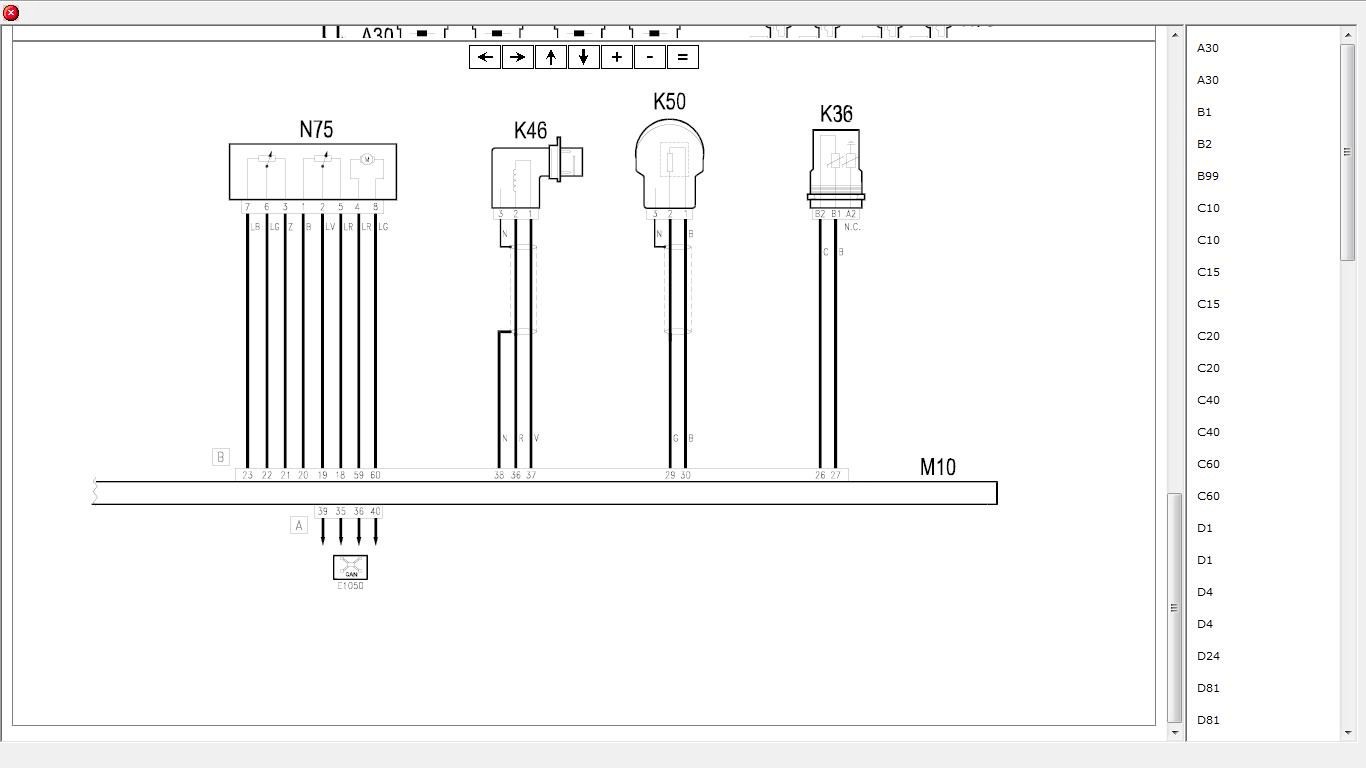

A tu niżej reszta

A30 Cewka zapłonowa

B1 Skrzynka bezpieczników w komorze silnika

B2 Skrzynka bezpieczników pod deską rozdzielczą

B99 Skrzynka bezpieczników maxi fuse na akumulatorze

C10 Lewe, przednie połączenie z masą

C15 Połączenie z masą deski rozdzielczej po stronie kierowcy

C20 Połączenie z masą deski rozdzielczej po stronie pasażera

C20 Polaczenie z masa deski rozdzielczej po stronie pasazera

C40 Polaczenie z masa na silniku

C60 Połączenie z masą centralki wtrysku

D1 Złącze przednie/na desce rozdzielczej

D1 Złącze wiązki przedniej / wiązki deski rozdzielczej

D4 Złącze przednie/silnika

D4 Zlacze wiazki przedniej / wiazki silnika

D24 Złącze silnika/ z wtryskiem.elektronicznym.

D81 Złącze wiązki przewodów wtryskiwaczy

D81 Zlacze wiazki przewodów wtryskiwaczy

D97 Złącze zwierające

E50 Zestaw wskaźników

E50 Zestaw wskazników

H1 Wylacznik zaplonu

I30 Wyłącznik pedału hamulca

I30 Wylacznik pedalu hamulca

I31 Wyłącznik pedału sprzęgła

I50 Wyłącznik bezwładnościowy

K15 Sonda lambda na katalizatorze -wstępnym

K16 Sonda lambda na katalizatorze wstępnym

K17 Sonda lambda dolna-za katalizatorem

K30 Czujnik (wyłącznik) ciśnienia oleju silnikowego

K36 Czujnik temperatury płynu chłodzącego

K41 Przepływomierz powietrza

K43 Wbudowany czujnik temperatury powietrza

K46 Czujnik prędkości obrotowej

K47 Czujnik fazy

K50 Czujnik spalania detonacyjnego

K51 Czujnik spalania detonacyjnego -2

K55 Potencjometr pedału przyspieszenia

L10 Elektrozawór odzysku par paliwa

L15 Elektrozawór sterujący kolektorem ssania o zmiennej geometrii

M1 Body computer

M10 Centralka sterowania silnikiem

N40 Elektryczna pompa paliwa i czujnik poziomu paliwa

N40 Elektryczna pompa paliwa i czujnik poziomu paliwa

N70 Elektrowtryskiwacz

N75 Zintegrowany siłownik korpusu przepustnicy

N76 Siłownik regulatora fazy

Wielki dzięki
