Dawno temu był ten temat poruszany, ale poza koncepcją wlutowywania się w ścieżki głowicy nic się nie narodziło.

Na elektroda.pl wspomniany jest jedynie patent z wejściem przed potencjometrem (plus kondziorki), ale bez szczegółów.

Jeśli macie to przerobione, to poproszę o opis ew. rysunek jak najprostszy.

Żadnych koncepcji?

następny niecierpliwy....

Trzeba by luknąć, ale i schemat jest potrzebny. Nie ma sensu się podpinać np. pod potencjometr jak sie nie wie "w ktorym miejscu sygnału" jesteśmy.

> następny niecierpliwy....

> Trzeba by luknąć, ale i schemat jest potrzebny.

Tyle znalazłem na elektrodzie

A pamiętasz, że ktoś to kiedyś robił? Nie był to Gigosia?

> Dawno temu był ten temat poruszany, ale poza koncepcją wlutowywania

> się w ścieżki głowicy nic się nie narodziło.

> Na elektroda.pl wspomniany jest jedynie patent z wejściem przed

> potencjometrem (plus kondziorki), ale bez szczegółów.

> Jeśli macie to przerobione, to poproszę o opis ew. rysunek jak

> najprostszy.

Sprawa jest dość prosta jeśli choć troszke znasz się na elektronice. Lokalizujesz ścieżki (dwie), które są połączone z krańcowymi stykami potencjometru VOLUME. Wybierasz te skrajne od pełnego sygnału, nie od ślizgacza. Przecinasz je i od przecięć prowadzisz ekranowanymi kabelkami sygnał do gniazdka (np. mini Jack stereo) ale takiego z wyłacznikiem wewnątrz. Tzn. Jak nie doprowadzasz sygnału z zewnątrz to sygnał idzie stara drogą. W momencie gdy włożysz do gniazda wtyk, sygnał jest przerwany i dochodzi ten z zewnątrz. Musisz się upewnić czy nie przekracza ) 0dB czyli ok. 0.7V. No i jeszcze może być jeden feler -przeważnie barwa dźwięku jest regulowana przed potencjometrem VOLUME i być może te ścieżki trzeba by było ciachnąć gdzieś wcześniej, ale bez schematu Ci tego nie powiem. Dostarcz schemat to Ci rozrysuję

> Dawno temu był ten temat poruszany, ale poza koncepcją wlutowywania

> się w ścieżki głowicy nic się nie narodziło.

> Na elektroda.pl wspomniany jest jedynie patent z wejściem przed

> potencjometrem (plus kondziorki), ale bez szczegółów.

> Jeśli macie to przerobione, to poproszę o opis ew. rysunek jak

> najprostszy.

Jest też moxliwość wyprowadzenia tego na zewnątrz bez wiercenia dziur w obudowie. Są ganiazda zewnętrzne (niestety duży Jack) z wyłacznikiem. Moźna by to umieścić w schowku albo pod dywanikiem

> Sprawa jest dość prosta jeśli choć troszke znasz się na elektronice.

Nie znam się, ale od czego mam kiepełe.

> Musisz się upewnić czy nie przekracza

> 0dB czyli ok. 0.7V

Czy sygnał z wyjścia Line-Out spełnia ten wymóg?

> Dostarcz schemat

> to Ci rozrysuję

Hehe - tu jest pies pogrzebany. Schematów nie ma... poszedł mail do grundiga.

> Jest też moxliwość wyprowadzenia tego na zewnątrz bez wiercenia dziur

> w obudowie.

Ładniej byłoby MJ w obudowie pod klapką.

> Nie znam się, ale od czego mam kiepełe.

> Czy sygnał z wyjścia Line-Out spełnia ten wymóg?

> Hehe - tu jest pies pogrzebany. Schematów nie ma... poszedł mail do

> grundiga.

Line-Out to właśnie 0 dB

Wydaje mi się że można by go gdzieś złapać wczesniej (za przedwzmacniaczem głowicy) wtedy regulacja byłaby pełna.

> Ładniej byłoby MJ w obudowie pod klapką.

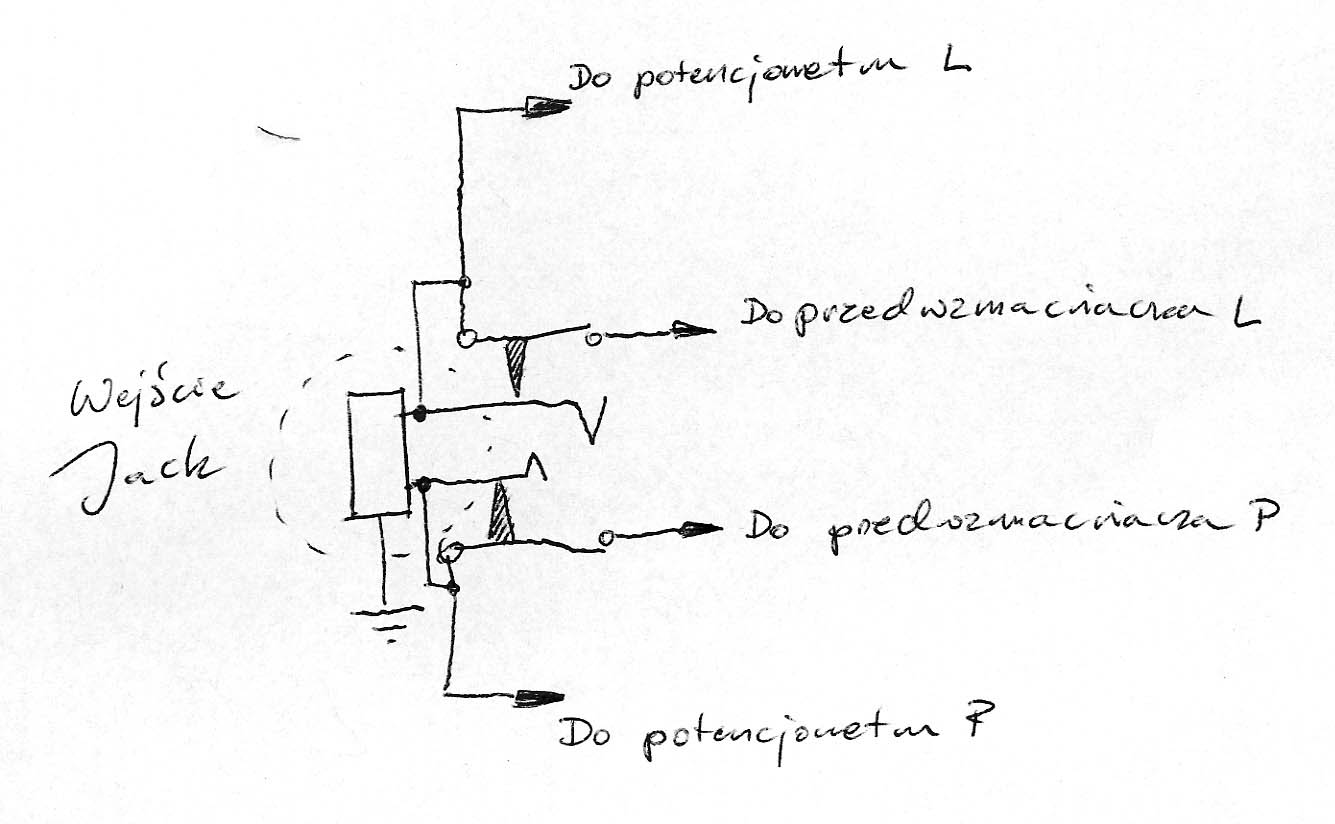

Załączam podpowiedź

> Załączam podpowiedź

Sękju!

> Sękju!

Jo łelkam

ja w moim low wpiolem sie pod uklad scalony wyboru wejsc marki filips wpiaolem sie w wejscie radia dziala super

poziom wejsciowy ok 200mV

jakby ktos mi podal nazwy wszystkich ukladow w mediumie na plytce(chodzi mi tylko te oprocz koncowki mocy) to bym powiedzial co i ja wystarcza i nazwy scalakow

najlepiej dobra fota na mejla plytki od dolu i od gory

> najlepiej dobra fota na mejla plytki od dolu i od gory

Jak mi się uda wyszarpać radio, to machnę - wczoraj się siłowałem 15min i kuupa...

> Jak mi się uda wyszarpać radio, to machnę - wczoraj się siłowałem

> 15min i kuupa...

no to czekam

wszystkie wpinania sie pod potencjometr bozeby sygnal 0,7v miec musisz zastosowac dodatkowy przedwzmacniacz

nalezy sie wpiac w przedwzmacniacz radia tylko trzeba go znalezc

> no to czekam

No to wklejam...

Dziś wyszarpałem radyjo, przy okazji poczyściłem głowicę i spróbuję jeszcze dosztukować przycisk.

Jak widać, radio nosi numer AD 185 M, a nie jak przypuszczałem AD 182 M. Ponadto, złącze z tyłu pozwala podłączyć tylko dwa głośniki, więc dołożenie głośników z tyłu bez wymiany radia odpada.

Płyta główna prezentuje się następująco:

U góry znajduje się osiem układów, oznaczonych kolejno:

1. Philips TDA 1574 / 331251 / DSS 9721 3

2. TDA 1593 / 339100 / DSD 9731 3

3. TDA 1591 / 330720 / DnD 9727 3

4. MC 33074P / CTAB 9719

5. 24LC088 / I/P CBN / 9725

6. TA7784P / MSIA 97100

7. TDA 20054 / 712535 / 3718Y

8. Do tego nie udało mi się dostać - jest pod zespołem magnetofonu.

Zbliżenie układów 1 i 2:

Zbliżenie układu 4 i taśmy potencjometru:

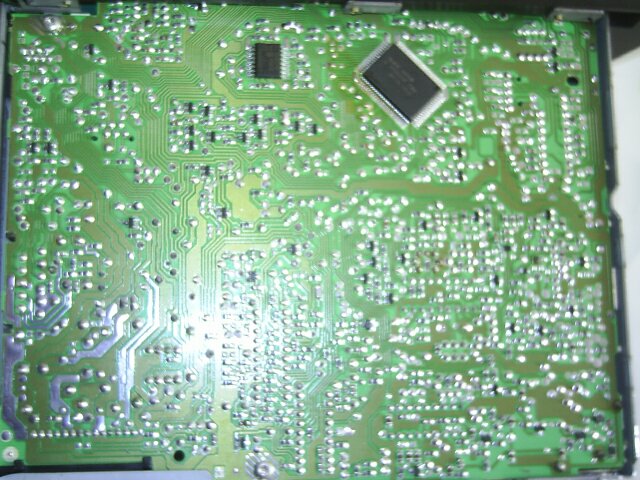

Od spodu płyty znajdują się dwa układy, lutowane w technologii SMD (przepisywałem oznaczenia jak leci, więc nie ma śmiacia):

- NEC - D 7006AGF E44 / 9713L3005

- Philips TL HA AN ID / SAA6579T / 440536 / .1 / knD97221

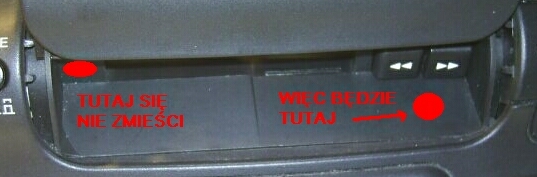

Obejrzałem panel przedni (nie udało mi się go odkręcić, bo potrzebne są naprawdę małe gwiazdki, a takich mój zestaw chiński narzędzi nie zawierał). Z tego co widzę, to jedyne miejsce panelu, pod którym nie ma płytki jest tutaj:

Tu właśnie osadzę gniazdo MJ. Po prostu podłączenie discmana będzie wymagało otwarcia klapki, a po jej zamknięciu radio będzie wyglądało jak seria.

Tyle informacji udało mi się zebrać, teraz pora na Was...

Do którego układu dolutować się z sygnałem z Line-Out?

widze ze masz starego mediuma myslalem ze masz juz po liftingu

skoro tak to sparaw a jest prosciutka musisz sie wpiac w uklad scalony philips tda ale juz dokladnie nie pamietam ktory musze sie zastanowic i napisze schemat zrobie moze jutro tez foty jak to u mnie zrobilem

Uklad TDA 1591 na 99% sygnal audio jest doprowadzony do skrajnych nozek 10 i 11

zalaczam link do piliku serwisowego

plik serwisowy

w naszym radiu do tych nozek sa podlaczone kondensatory znajduja sie pod mechnizmem kasety nalezy je wylutowac i sie wpiac dokladny schemat zalacze pozniej

> napisze schemat zrobie moze jutro tez foty jak

> to u mnie zrobilem

Będę czekał z utęsknieniem!

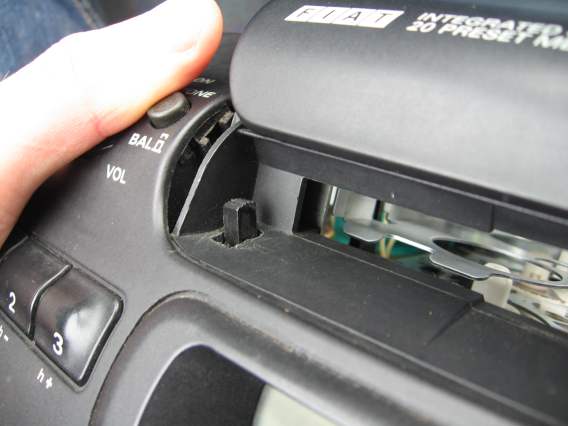

BTW, przycisk dosztukowałem (używając superglue i ścinków z karty telefonicznej) , a poza tym zlikwidowałem tymczasowo te metalowe wąsy, żeby sobie radyjko dowolnie wyjmować.

> widze ze masz starego mediuma myslalem ze masz juz po liftingu

> skoro tak to sparaw a jest prosciutka musisz sie wpiac w uklad

> scalony philips tda ale juz dokladnie nie pamietam ktory musze

> sie zastanowic i napisze schemat zrobie moze jutro tez foty jak

> to u mnie zrobilem

> Uklad TDA 1591 na 99% sygnal audio jest doprowadzony do skrajnych

> nozek 10 i 11

> zalaczam link do piliku serwisowego

> plik serwisowy

> w naszym radiu do tych nozek sa podlaczone kondensatory znajduja sie

> pod mechnizmem kasety nalezy je wylutowac i sie wpiac dokladny

> schemat zalacze pozniej

Ze schematu wynika, ze sygnał z radyjka wychodzi dokladnie ze nozek 10 i 11 i za tymi nozkami powinno sie zrobic przerwe na gniazdko. Mozna tez, (widac na schemacie) wejsc z zewnatrz do scalaka na sciezki 9 i 12 ale trzeba by zablokowac sygnal z dekodera stereo sciezka 8. Mysle ze to drugie rozwiazanie troche bardziej kaplikuje zycie.

tylko ze w pierwszym rozwiazaniu trzeba by bylo podac sygnal wejsciowy na poziomie 0.7v a wiekszosc wyjsc sluchawkowych ma 200-300mV wiec nalezaloby dorobic jakis przedwzmacniac na zwyklym wzmacniaczu operacyjnym co utrudnia nieco sparawe

drugie rozwiazanie to wlasnie wyjscia 9 12 i podanie sygnalu na 8 takie cos mam u siebie robilem to 3 lata temu i nie pamietam szczegolow ale zaraz postaram sie sklecic jakis schemat

na wejscia 9 i 12 podaje sie normalnie sygnal kasety magnet ale my to zamieniamy naszym sygnalem poziom wejsciowy ok 200mV

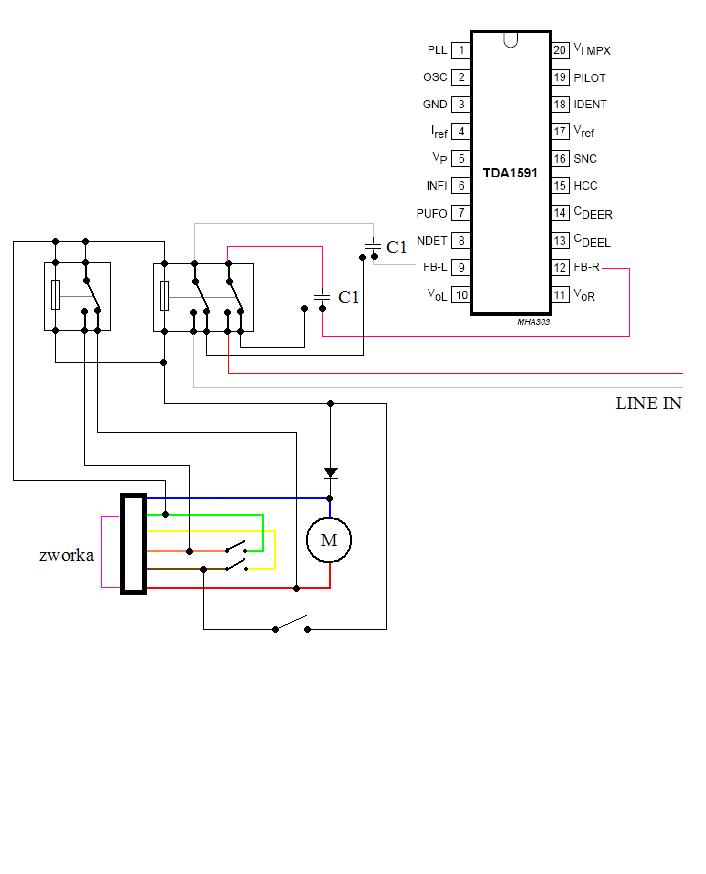

oto zalaczam schemat przerobki radia

zworka podpisana koloru fioletowego powinna byc usunieta powinna byc usunieta

kondenstatory C1 nalezy wlutowac tylko jedna nozko od strony ukladu tda 1591 reszta chyba jasna schemta dotyczy ad182L ale powinien pasowac do AD185M nie wiem jak w nowych modelach medium ale watpie

a oto lokalizacja kondensatorow C1 i zworki ktora nalezy wylutowac

> oto zalaczam schemat przerobki radia

Dziękuję - mam kilka pytań uzupełniających (proszę odpowiedz jak najprościej - rozmawiasz z lamerem):

Rozumiem, że to jest wykorzystanie toru magnetofonu?

Czy po dokonaniu tej zmiany nadal będzie możliwość słuchania kaset?

Poza tym... piszesz, żeby korzystać z nóżek 9 i 12 z podaniem sygnału na nóżkę 8. Na schemacie nie widzę ścieżki podającej sygnał na nóżkę 8.

WAŻNE: Piszesz, że nóżki 10 i 11 nie są dobre, bo sygnał z wyjścia słuchawkowego ma nieodpowiednie napięcie. Ja zamierzam podać sygnał z wyjścia opisanego jako Line-Out, czyli o niższym napięciu. Czy w takim wariancie nie dałoby się wykorzystać właśnie tych ścieżek? Nie byłoby prościej?

> zworka podpisana koloru fioletowego powinna byc usunieta

Rozumiem, że ta zworka jest przy złączu taśmy magnetofonu? I te kolorowe ścieżki to właśnie przewody z zespołu magnetofonu na płytę główną? Co to za wyłącznik przy taśmie? Dodatkowy?

To jest ta taśma?

> kondenstatory C1 należy wlutowac tylko jedną nozką

Jaka pojemność?

Wylutowuję nóżkę, przerywając w tym miejscu ścieżkę, czy szukam dogodnego miejsca na ścieżce?

Na schemacie kondensator jest połączony jednym biegunem z nóżką, a drugim z linią sygnału z gniazda MJ. A te wolne punkty obok kondensatorów co to to jest? Dalszy ciąg "starej ścieżki"?

> reszta chyba jasna

Średnio, ale postaram się zrozumieć...

> schemat dotyczy ad182L ale powinien

> pasowac do AD185M

Po zdjęciu płyty głównej widzę, że są inne, np. nie ma zworki od spodu, ale... spróbuję to zrozumieć.

Słuchaj, a byłbyś w stanie rozrysować mi to "na pająka", żebym wizualnie sobie wyobraził co do czego?

> Dziękuję - mam kilka pytań uzupełniających (proszę odpowiedz jak

> najprościej - rozmawiasz z lamerem):

relaks

> Rozumiem, że to jest wykorzystanie toru magnetofonu?

to jest wykorzystanie ostatniego fragmentu toru magnetofony dzieki temu nie ma zadnych szumow zwizanych z magnetowfonem i jego przedwzmacniaczem

> Czy po dokonaniu tej zmiany nadal będzie możliwość słuchania kaset?

po takiej przerobce dziala to w ten sposob ze gdy styk jest rozwarty radio dziala jakby woogule nie bylo przerobione tzn radio i kaseta dzialaja gdy styk zostanie zwarty radio dziala tylko jako LINE IN nie dziala zarowno radio i kaseta nawet silnczek od kasety sie nie kreci a na wyswietlaczu wyswietla sie literka C tak jakby kaseta byla wlozona

> Poza tym... piszesz, żeby korzystać z nóżek 9 i 12 z podaniem sygnału

> na nóżkę 8. Na schemacie nie widzę ścieżki podającej sygnał na

> nóżkę 8.

wykorzystalem to wlasnie posrednio podlaczajac sie dioda do kabla niebieskiego to rozwiazanie jest sprawdzone natomiast bezposrednio do 8 nozki nie probowalem

> WAŻNE: Piszesz, że nóżki 10 i 11 nie są dobre, bo sygnał z wyjścia

> słuchawkowego ma nieodpowiednie napięcie. Ja zamierzam podać

> sygnał z wyjścia opisanego jako Line-Out, czyli o niższym

> napięciu. Czy w takim wariancie nie dałoby się wykorzystać

> właśnie tych ścieżek? Nie byłoby prościej?

byloby prosciej ale musisz wtedy na wejscie podac 0,7 V RMS standardowe diskmeny pendrivy maja nieco mniej niz 0.7 mianowicie 0,2-0,3 V RMS

> Rozumiem, że ta zworka jest przy złączu taśmy magnetofonu?

tą zworke jak i kondensatory ktore sa w radiu zaznaczylem czerwonym kolorem naplytce

I te

> kolorowe ścieżki to właśnie przewody z zespołu magnetofonu na

> płytę główną?

tak dokladnie to te przewody

Co to za wyłącznik przy taśmie? Dodatkowy?

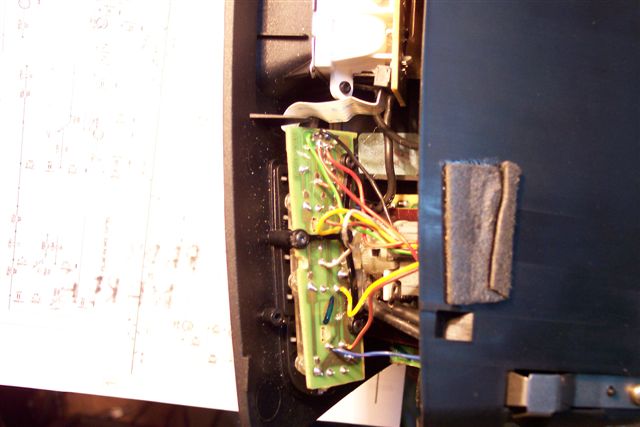

nie to jest wylacznik glowny zara pokaze ci gdzie go umiejscowilem te przelaczniki u góry to przekazniki jeden jednokanalowy i jeden dwukanalowy

> To jest ta taśma?

tak to ta tasma

> Jaka pojemność?

urzylem tych samych kondenstatorow co byly w radiu zaznaczylem je od spodu plytki czerwonymi kolkami

> Wylutowuję nóżkę, przerywając w tym miejscu ścieżkę, czy szukam

> dogodnego miejsca na ścieżce?

wylutowyjesz jedna nozke od kondenstatora tak jak to jest na schemacie a w pozostaly otwor wlutowujes kabelek i do nozki tez dolutowujesz odpowiedni kabelek wg schematu

> Na schemacie kondensator jest połączony jednym biegunem z nóżką, a

> drugim z linią sygnału z gniazda MJ. A te wolne punkty obok

> kondensatorów co to to jest? Dalszy ciąg "starej ścieżki"?

jak wylutyjesz kondenstor zostaje w otwor w plytce urzylem tego oznaczenia zeby to lepiej zoobrazowac

reasumujac wylotuwujesz jedna nozke pozostawiajac przylutowana tą blizej ukladu TDA1591 do wylutowanej noki prowadzisz kable z przekaznika i do pozostalego w plytce otworu rowniez kabelki z przekaznika zgodnie ze schematem

> Średnio, ale postaram się zrozumieć...

> Po zdjęciu płyty głównej widzę, że są inne, np. nie ma zworki od

> spodu, ale... spróbuję to zrozumieć.

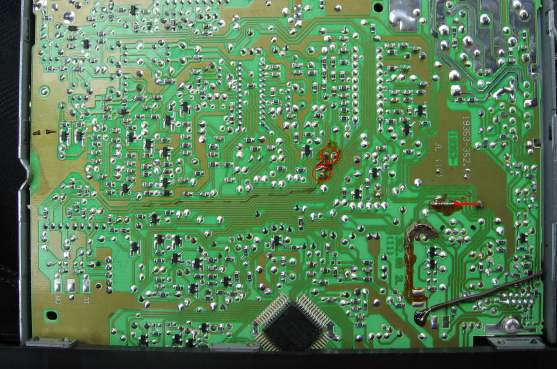

podeslij dobra fote plyty glownej od dolu to moze cos wskuramy

a o co ci chodzi z pajakiem chyba schemat jest dosc czytelny

co do tej zworki ona jest od strony elementow a nie od strony druku na laminacie podeslij mi na mejla dobre plyty glownej

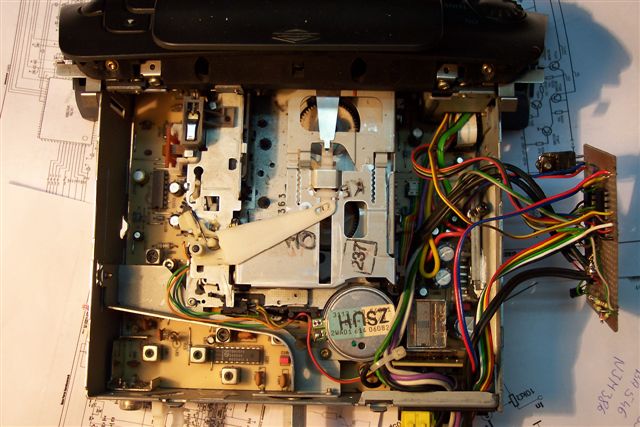

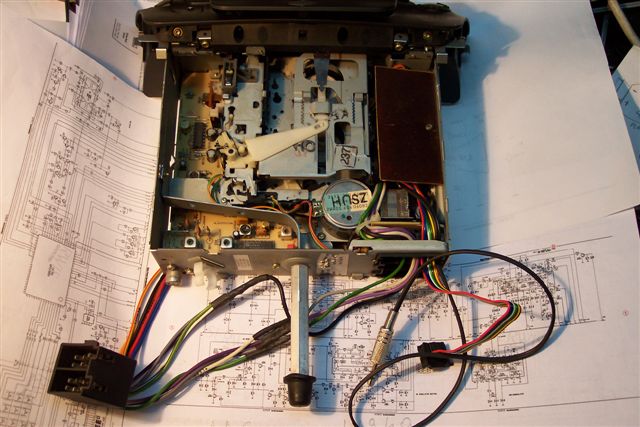

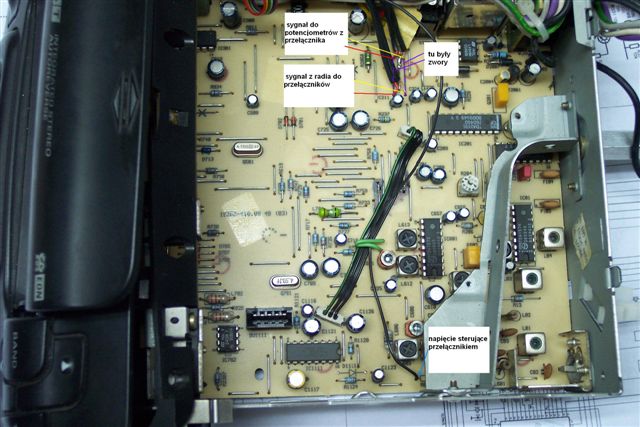

ja tobie podesle to co dzis napstrykalem tylko sie nie przestrzsz bo moje radio musialem naprawiac itd bo je spalilem podczas tej przerobki bo nie wiedzialem dokladnie jak to zrobic ale postepujac wg tego co napislaem raczej nic nie spalisz ja spalilem przez nieuwage

ale do dzis dziala od trzech lat bezproblemu zarowno wejscie jak i cala reszta radia po mojej naprawie

aha z tego co widze to masz dokladnie odwrotnie kable ulozone w kostce magnetofony wiec opisze role kabli:

para czerwony-niebieski to zasilanie z masa na czerwonym o dziwo

para braz-zolty to wylacznik w poblizu glowicy

na brazowym jest ciagle 12v po zwarciu z zoltym wlacza sie silnik kasety

para pomaranczowy zielony to wlacznik z tylu mechanizmu z masa na zielonym

masz autorewers??

chyba widze gdzie masz ta zworke ale slabej jakosci zdjecie dales podeslij na mejla lepsze

moze uda sie zrobic w koncu referat dwa lata temu juz tez to komus tlumaczylem ale poszlo w niepamieeecc....

> relaks

> gdy styk zostanie zwarty radio dziala tylko jako

> LINE IN

Czyli pełni rolę wzmacniacza?

> standardowe diskmeny pendrivy maja nieco mniej niz 0.7

A gdyby podać sygnał wzmocniony, czyli z wyjścia słuchawkowego?

> u góry to przekazniki jeden jednokanalowy i jeden

> dwukanalowy

Podpowiedz proszę jakiś symbol, żebym wiedział o co prosic w sklepie.

> podeslij dobra fote plyty glownej od dolu

Postaram się po południu - rano padły baterie w aparacie

> a o co ci chodzi z pajakiem chyba schemat jest dosc czytelny

Z każdą chwilą czytelniejszy! Pająk już niepotrzebny!

> masz autorewers??

Mam...

> podeslij na mejla lepsze

Po południu...

> moze uda sie zrobic w koncu referat

> Dziękuję - mam kilka pytań uzupełniających (proszę odpowiedz jak

> najprościej - rozmawiasz z lamerem):

> Rozumiem, że to jest wykorzystanie toru magnetofonu?

> Czy po dokonaniu tej zmiany nadal będzie możliwość słuchania kaset?

> Poza tym... piszesz, żeby korzystać z nóżek 9 i 12 z podaniem sygnału

> na nóżkę 8. Na schemacie nie widzę ścieżki podającej sygnał na

> nóżkę 8.

> WAŻNE: Piszesz, że nóżki 10 i 11 nie są dobre, bo sygnał z wyjścia

> słuchawkowego ma nieodpowiednie napięcie. Ja zamierzam podać

> sygnał z wyjścia opisanego jako Line-Out, czyli o niższym

> napięciu. Czy w takim wariancie nie dałoby się wykorzystać

> właśnie tych ścieżek? Nie byłoby prościej?

> Rozumiem, że ta zworka jest przy złączu taśmy magnetofonu? I te

> kolorowe ścieżki to właśnie przewody z zespołu magnetofonu na

> płytę główną? Co to za wyłącznik przy taśmie? Dodatkowy?

> To jest ta taśma?

> Jaka pojemność?

> Wylutowuję nóżkę, przerywając w tym miejscu ścieżkę, czy szukam

> dogodnego miejsca na ścieżce?

> Na schemacie kondensator jest połączony jednym biegunem z nóżką, a

> drugim z linią sygnału z gniazda MJ. A te wolne punkty obok

> kondensatorów co to to jest? Dalszy ciąg "starej ścieżki"?

> Średnio, ale postaram się zrozumieć...

> Po zdjęciu płyty głównej widzę, że są inne, np. nie ma zworki od

> spodu, ale... spróbuję to zrozumieć.

Na nozke 8 podaje sie mase to wtedy radio milknie a na nozki 9 i 12 podaje sie sygnal z zewnatrz. Wtedy nie trzeba stosować skaplikowanego wtyku MJ wystarczy zewrzeć 8 i gra

> Na nozke 8 podaje sie mase to wtedy radio milknie a na nozki 9 i 12

> podaje sie sygnal z zewnatrz. Wtedy nie trzeba stosować

> skaplikowanego wtyku MJ wystarczy zewrzeć 8 i gra

do nozek jest podlaczony sygnal magnetowfonu wiec nalezy go odlaczyc najpierw

> Czyli pełni rolę wzmacniacza?

wzmacniacza z przedwzmacniaczem

> A gdyby podać sygnał wzmocniony, czyli z wyjścia słuchawkowego?

z wyjscia sluchawkowego zazwyczaj tez jest sygnal na poziomie 200 300mV rozni sie tylko od line in poziomem oporu wewnetrznego

> Podpowiedz proszę jakiś symbol, żebym wiedział o co prosic w sklepie.

na schemacie sa dwa przekazniki jeden jednokanalowy jeden dwukanalowy kupujesz zwykle przekazniki w sklepie elekronicznym najlepiej jak najmniesze zeby latwo umiescic w radiu prady przez nie plynace sa minimalne w zasadzie

> Postaram się po południu - rano padły baterie w aparacie

> Z każdą chwilą czytelniejszy! Pająk już niepotrzebny!

> Mam...

> Po południu...

nic niestety nie widze w tym co mi podeslales

tok postepowania genralnie chyba rozumiesz trzeba sie podlaczyc jak na schemacie do kabli z tasmy magnetowonu oraz rozewrzec polaczenie na plycie miedzy dwoma kablami czerwonym i zielonym no i odnalezc kondenstaory od nozek 9-12

zeby rozwiac watpliwosci kabelek brozowy z zoltym jest u ciebie przy przelaczniku w poblizu glowicy a zienny i pomaranczowy zprzy wlaczniku z tylu glowicy??

Witam.

Poruszam ten temat ponownie ponieważ chciałbym zrobić wejście line-in w moim radyjku i chciałbym aby ktoś napisał krok po kroku dokładnie z obrazkami jak sie do tego zabrać (nie będe robił tego ja tylko znajmoy który troche jarzy elektronike bo ja nie mam pojecia o tym). Więc jężeli ktoś ma czas i chciałby pomóć to będę wdzięczny.

> Witam.

> Poruszam ten temat ponownie ponieważ chciałbym zrobić wejście line-in

> w moim radyjku i chciałbym aby ktoś napisał krok po kroku

> dokładnie z obrazkami jak sie do tego zabrać (nie będe robił

> tego ja tylko znajmoy który troche jarzy elektronike bo ja nie

> mam pojecia o tym). Więc jężeli ktoś ma czas i chciałby pomóć to

> będę wdzięczny.

więc jeśli on się zna to zrozumie wszystko z tego co zostało napisane

> więc jeśli on się zna to zrozumie wszystko z tego co zostało napisane

Własnie nie zrozumiał dlatego piszę

> Własnie nie zrozumiał dlatego piszę

to chyba się nie zna na elektronice...

witam

włąśnie wymontowałem radio z marysi i czytam sobie temat. wszystko jest jasne oprócz jednej rzeczy. da się jakoś zrobić, żeby obyło się bez tego przełączika dodatkowego w radiu?? może jakieś gniazdo mini jack z włącznikiem??

[coś takiego jak w wiażach (wkładasz słuchawki to się kolumny wyłączają)]

pozdrawiam i czekam na odp

hej.. tower?? żyjesz ty jeszcze??

dam tu cytat z elektrody i czy ktoś by mół to trochę rozwinąć??

"A nie prościej użyć kości do przełączania np CD4066, to bardzo przyjemny scalak do takich celów, przenosi pasmo kilkadziesiąt MHz, zasilanie 12V... warto by obejrzeć aplikację. Mógłbyś nim rozłączać tor bez problemu i dołączać własny sygnał. Dla mnie doświadczonych pozostaje zwykły przekaźnik."

> hej.. tower?? żyjesz ty jeszcze??

> dam tu cytat z elektrody i czy ktoś by mół to trochę rozwinąć??

> "A nie prościej użyć kości do przełączania np CD4066, to bardzo

> przyjemny scalak do takich celów, przenosi pasmo kilkadziesiąt

> MHz, zasilanie 12V... warto by obejrzeć aplikację. Mógłbyś nim

> rozłączać tor bez problemu i dołączać własny sygnał. Dla mnie

> doświadczonych pozostaje zwykły przekaźnik."

no jasne ze mozna przelącznik mosfet zastosowac ja nie mioalem po dreka akurat i wykorzystalem stare przekazniki

zworke trzeb a wylutowac zeby silnik kasety nie pracowal na line in chyba juz nie pamietam moze w mediumie nie ma zworki hmmm

> no jasne ze mozna przelącznik mosfet zastosowac ja nie mioalem po

> dreka akurat i wykorzystalem stare przekazniki

> zworke trzeb a wylutowac zeby silnik kasety nie pracowal na line in

> chyba juz nie pamietam moze w mediumie nie ma zworki hmmm

no więc dzisiaj dopracowywałem cały układ w moim ad185m i wszystko było by gites [kondensatorki znalezione, zworki nie ma więc przy samym silniczku rozpiąłem i dałem przez przekaźnik.

Sprawdzałem... po włączeniu przekaźników:

dźwięk rozłącza, silnik nie pracuje...

no ale mam problema... jak podłączyłęm kablem do wyjścia słuchawkowego z wierzy to dźwięk cichy jak cholera, jak z za ściany...

próbowałem każdego ułożenia kabli w jack-u

tak że nóżki 8-12 to "+" i 3 kabel do masy, próbowałem również jeden kabel "+" do nóżki 8 i mase do 12 i odwrotnie i nic nie pomaga

pomysły jakieś??

W tym samym wątku ale troche inaczej.Mam AD185M i by to zrobić troszke nowocześniej i by też sterować MP-3(odtwarzaj/pauza,przód,tył) zastosowałem elektroniczne przełączniki serii 4053 sterowanie przez klawiaturę radia.I tak włączenie sygnału z MP3 jest przez wybranie klawiszem BAND zakresu MW(Muzyka Własna )przełączniki rozłączają sygnał z radia na MP3 i odłączają klawiature 1 na play/pauza,2 tył, 3 przód.

fota następna

następna

klawiatura

no wiec zakupoilem radio 182 m po lifcie i wziolem sie za rozkmine line in

otoz sprawa wyglada nastepujaco

w radiu trzeba sie wpiac w procesor audio tda7340g(traki sam jest w radiach serii m2 i h3 h4)

w zalczniku schemat(u nas kondenstatory nazywaja sie c1513 i c1514 znajduja sie pod magnetowfonem)

w tygodniu moze sie wezme za robote i bedzie manual na razie schemat w zalaczniku zamiezam sie wpiac w kondensator oznaczony na scha,macie c 516 c515

Przerabiałem ostatnio 182M2 i jak tak patrze to zrobiłem prawie identyczny układ, ale mam pytanko :

Czy nie powstaje Ci efekt, że po gdy masz przełączone na Line-in, zapalasz silnik to dzwięk znika i już się nie pojawia ? (na wyświetlaczu jest ciągle Tape)

Żeby powrócił trzeba wyłączyć i ponownie włączyć ?

U mnie właśnie tak było, musiałem dorobić prosty układzik, generujący 2 impulsy ( jeden nie wystarczał) na styku zadziałania mechanizmu po załaczeniu silnika magnetofonu. Na czas zapalania silnik magnetofonu jest na chwilę wyłaczany.

> Przerabiałem ostatnio 182M2 i jak tak patrze to zrobiłem prawie

> identyczny układ,

zalaczony uklad jest to istniejacy rocesor audio w radiu, w niego chce sie wpiac przez petle out-in w miejscu kondenstorow c515 516 sterowanie bedzie przyciskiem exp(poprzez krotkie wcisniecie)

ale mam pytanko :

> Czy nie powstaje Ci efekt, że po gdy masz przełączone na Line-in,

> zapalasz silnik to dzwięk znika i już się nie pojawia ? (na

> wyświetlaczu jest ciągle Tape)

> Żeby powrócił trzeba wyłączyć i ponownie włączyć ?

> U mnie właśnie tak było, musiałem dorobić prosty układzik, generujący

> 2 impulsy ( jeden nie wystarczał) na styku zadziałania

> mechanizmu po załaczeniu silnika magnetofonu. Na czas zapalania

> silnik magnetofonu jest na chwilę wyłaczany.

nie wymienionego efektu nie zaobserwowalem

musiales sie wpiac w linie kasety i dlatego ma sz tape na wyswietlaczu generalnie to nie byl najlepszy pomysl w przypadku tego procesora lepiej to zrobic za selektorem wejsc

> nie wymienionego efektu nie zaobserwowalem

> musiales sie wpiac w linie kasety i dlatego ma sz tape na

> wyswietlaczu generalnie to nie byl najlepszy pomysl w przypadku

> tego procesora lepiej to zrobic za selektorem wejsc

Tak, dokładnie - wpiąłem się pod sygnał z kasety właśnie, po to by po podłączęniu playerka znikało z wyświetlacza radio i pokazywało się TAPE-A. Niestety nie wiem czy bez zmiany programu w procu można (np. jakąś zworką konfiguracyjną) zmusić proca by przełączył TDA7340 na CD

Zastosowałem za to, zamiast ręcznego przełącznika automatyczne po podłączeniu MP3

Ręcznie można wtedy przełączać jak ktoś bardzo chce normalnie klawiszem SRC pomiędzy radiem a MP3 (TAPE-A).

Oto schemat przeróbki (może się komuś przyda):

W załączniku jest to samo w PDF'ie (lepsza jakość).

Górna część "symuluje" mechanizm magnetofonu. Potrzebne, by przy zapalaniu silnika dźwięk się nie wyłączał.

Dolna część to proste automatyczne przełączenie przekaźnika po podłączeniu odtwarzacza.

12V jest cały czas.

5V pojawia się po włączeniu radia, jest wykorzystywane tylko po to by wyłączyć przekaźnik gdy radio jest wyłączone a odtwarzacz jest podłączony, by nie brał niepotrzebnie tych paru mA

Oczywiście włączenie się pomiędzy OUTx i INx w TDA7340 jest o wiele prostsze Moja przeróbka jest niestety dla osób znających trochę elektronikę

... i oczywiście zapomniany załącznik (schemat w PDF)

278632916-182M2_LINEIN_AUTO_TAPE.pdf
