Chwalę się i zostawiam dla potomnych, gdyby ktoś zechciał podążyć podobną drogą.



Przy okazji remontu u mamy znalazłem stary poniemiecki radiomagnetofon Universum, wyprodukowany w kwietniu 1983. Sprzęt w zaskakująco dobrym stanie wizualnym i technicznym - widać, że mało używany. Wapniaki musieli z saksów przywieźć i gdzieś skitrać, bo nie pamiętam takiego szpeju.





Rozebrałem kaseciaka i wypatroszyłem co uważałem za nieprzydatne, czyli wszystko oprócz przełączników.





Całość poszła do czyszczenia, mycia, odkurzania. Zamówiłem klamoty do uwspółcześnienia czyli:

- chiński wzmacniacz w klasie D 2x30W z modułem bluetooth

- przetworniki JVC 2x25W (kierowałem się też wyglądem, musiały mieć srebrne kopułki żeby dobrze stroiły do epoki)

- akumulator do narzędzi ogrodniczych 24V ze wskaźnikiem naładowania

- zasilacz do LED 230V AC -> 24V DC

- przetwornicę do ładowania telefonu przez USB

- mikro switche

- inne drobiazgi



Później była mozolna praca z dorabianiem mocowań do nowych płytek, wycinaniem i zbędnego plastiku, montażem, lutowaniem itp.





Finalnie ze wszystkich przełączników wykorzystałem jeden do włączania całego urządzenia + dźwigienki od mechaniki kasetowej do sterowania poprzez mikro switche wzmacniaczem - funkcje play/pause następny i poprzedni utwór odpowiadają kasetowym. Wzmacniacz niestety nie miał możliwości zasterowania potencjometrem głośności więc vol+/- też są sterowane przyciskami od kasety (REC i STOP). Dodałem podświetlenie skali radiowej, na diodę FM STEREO poszła sygnalizacja połączenia BT. Na bocznej ściance umieściłem port USB do ładowania telefonu (4Ah to solidny powerbank). Na tył założyłem wskaźnik naładowania baterii.

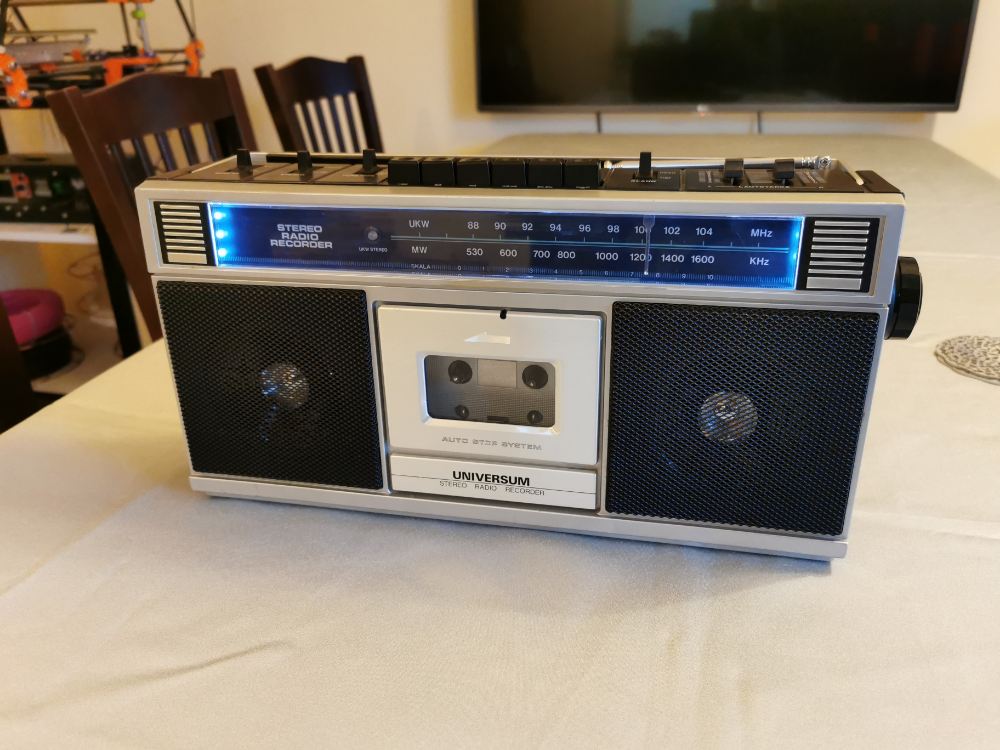

Finalnie wyszło to tak.







Gra, i nawet buczy. Robi szał bardziej wyglądem i koncepcją niż dźwiękiem, bo samochodowe głośniki w plastikowej obudowie to nie jest szczyt brzmienia. Zrobił się z tego fajny gadżet na imprezę w plenerze.



Podsumowanie kosztu gratów to około 500 PLN (ponad połowa to bateria). Roboczogodzin około 30 - nie jestem zbyt sprawny w elektronice. Sumarycznie nie jest to specjalnie opłacalne, bo za zainwestowane $$ i czas mogłem sobie kupić wysoki model JBL, ale frajda ceny nie ma.





I mam pomysł na głośnik bluetooth w postaci UNITRA Taraban 😁👌

Ciekawy projekt. Ile czasu nad nim spędziłeś ?

Ja przerobiłem stare zapyziałe radio samochodowe na takie z wymienionym środkiem. Stare miało amerykański zakres fal długich, poza tym było całe skorodowane. Do środka wsadziłem bebechy radia samochodowego kupionego na Ali za grosze. Ma FM, USB i BT. Największy problem było obsadzić mechanikę i wykorzystać przyciski. Lewe pokrętło przerobiłem na "source", prawe/skala na głośność. Przyciski to pamięci stacji + sterowanie utworami. Do sterowania resztą jest jeszcze pilot. Chciałem dać jeszcze wyświetlacz w tle za skalą, ale był inny rozmiar, poza tym brzydko to wyglądało. Ten jest klimatycznie podświetlany żaróweczką na zielono.

Obudowa po wypolerowaniu nabrała blasku :



Samych roboczogodzin było około 30, ale zajmowałem się tym z doskoku więc wyszło 2 miesiące. Mechanika poszła stosunkowo łatwo - po wywaleniu całego mechanizmu kasetowego z dziesiątkami sprężynek i blaszek zostały same dźwigienki połączone z przyciskami więc wystarczyło odpowiednio zamontować płytkę z mikroswitchami.

8 minut temu, zejk napisał:

Samych roboczogodzin było około 30, ale zajmowałem się tym z doskoku więc wyszło 2 miesiące. Mechanika poszła stosunkowo łatwo - po wywaleniu całego mechanizmu kasetowego z dziesiątkami sprężynek i blaszek zostały same dźwigienki połączone z przyciskami więc wystarczyło odpowiednio zamontować płytkę z mikroswitchami.

U mnie podobnie było, kilka wieczorów nad tym siedziałem.

Z tego co widzę, miałeś sporo miejsca w środku, wiec można było w miarę wygodnie ogarnąć mechanikę. U mnie niestety pół długości radia to były pokrętła z trybikami i skalą. Mim chińskiego radia które miało może z 4cm głębokości miałem bardzo mało miejsca aby to pożenić i przenieść przyciski i pokrętła.

Miałem jednak motywację, bo obecne odpowiedniki tego radia to od ok 200$ w górę i nie wyglądają tak jak oryginał .

1 minutę temu, sherif napisał:

U mnie podobnie było, kilka wieczorów nad tym siedziałem.

Z tego co widzę, miałeś sporo miejsca w środku, wiec można było w miarę wygodnie ogarnąć mechanikę. U mnie niestety pół długości radia to były pokrętła z trybikami i skalą. Mim chińskiego radia które miało może z 4cm głębokości miałem bardzo mało miejsca aby to pożenić i przenieść przyciski i pokrętła.

Miałem jednak motywację, bo obecne odpowiedniki tego radia to od ok 200$ w górę i nie wyglądają tak jak oryginał .

Sumarycznie po włożeniu pakietu ogniw i zasilacza (tego na zdjęciu jeszcze nie było) zrobiło się ciaśniej. Niemniej w porównaniu z samochodowym radiem, to miejsca dużo. Zostało nawet miejsce w fabrycznej zatoce na baterie, żeby tam schować kabel zasilający i usb do ładowania telefonu.
