Tak się zastanawiam czy nie ma ktoś może schematu jak zrobić kabelki do kompa podłączanych pod COM lub LPT .Chciałbym podłączyć Astrę i pobawić się TISEM.

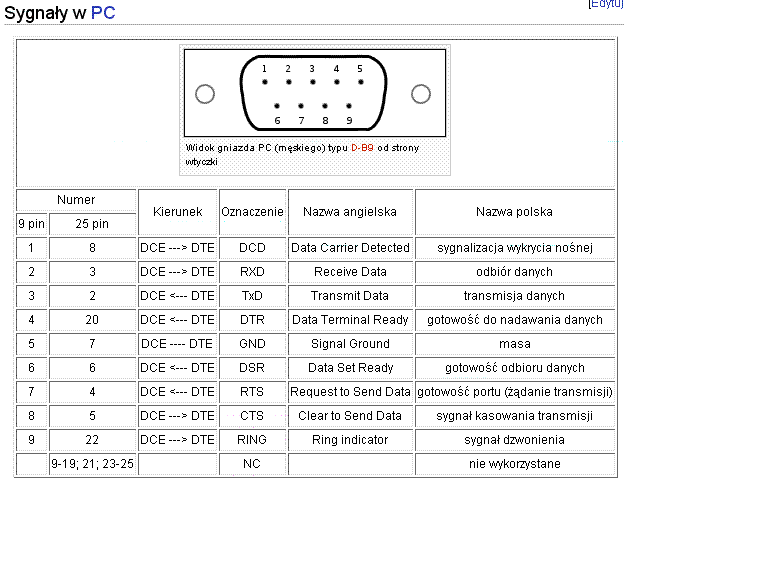

Do podłączenia się przez RSa232 wystarczą ci 3 przewody - TxD (nadawanie), RxD (odbiór) i GND (masa). Podłącz jak na obrazku.

> Tak się zastanawiam czy nie ma ktoś może schematu jak zrobić kabelki

> do kompa podłączanych pod COM lub LPT .Chciałbym podłączyć Astrę

> i pobawić się TISEM.

to się nie da raczej w połączeniu z TIS-em

sam takiego kabla nie stworzysz, bo tech nie tylko kabelek...

poczytaj sobie np. TUTAJ

pozdr.

Azja

oczywiście podłączenie przez ten kabelek ma sens jeśli to oprogramowanie działa przez zwykłego RSa232 jak zauważył azja.

> to się nie da raczej w połączeniu z TIS-em

> sam takiego kabla nie stworzysz, bo tech nie tylko kabelek...

> poczytaj sobie np. TUTAJ

> pozdr.

> Azja

Poczytałem i mam wielki bałagan w głowie. Z linków zamieszczonych w tych postach nie można nic wydobyć-nie działają. Są tam też jakieś schematy interfejsów do łąćzenia z kompem. i teraz nie wiem czy robić kabel zwykły według tej tabelki którą mam wyżej czy kombinować z jakimiś układami.Myślałem że to będzie prostsze, a tu niespodzianka.Gdyby miał ktoś cierpliwość wyłożyć mi teorię co i jak to będę ogromnie wdzięczny

Nie chciało mi się tego wszystkiego śledzić ale krótko:

Powyższe połączenie jak narysunku będzie działać jeśli oba urządzenia działają w tym samym standardzie. Komputerowy RS232 (port COM) działa na sygnałach o poziomach od + 3-15volt i - 3-15 volt. Układ z linka który zapodał kolega posiada jeszcze układ scalony max232. Służy on do konwersji tego standardu do TTL czyli poziomów sygnału 0 i 5V. Jeśli jedno z urządzeń działa w TTL to oczywiście ta elektronika jestt potrzebna. Jest tam jeszcze układ 7805 - jest to stabilizator napięcia +5volt do zasilenia wspomnianego układu max232.

Mam nadzieję że w miarę jasno to opisałem.

Jeśli jeszcze jakieś pytania to chętnie odpowiem.

> Nie chciało mi się tego wszystkiego śledzić ale krótko:

> Powyższe połączenie jak narysunku będzie działać jeśli oba urządzenia

> działają w tym samym standardzie. Komputerowy RS232 (port COM)

> działa na sygnałach o poziomach od + 3-15volt i - 3-15 volt.

> Układ z linka który zapodał kolega posiada jeszcze układ scalony

> max232. Służy on do konwersji tego standardu do TTL czyli

> poziomów sygnału 0 i 5V. Jeśli jedno z urządzeń działa w TTL to

> oczywiście ta elektronika jestt potrzebna. Jest tam jeszcze

> układ 7805 - jest to stabilizator napięcia +5volt do zasilenia

> wspomnianego układu max232.

> Mam nadzieję że w miarę jasno to opisałem.

> Jeśli jeszcze jakieś pytania to chętnie odpowiem.

Wszystko jasne tylko w jakim standardzie działa komputer samochodowy TTL? I jeszcze jedno, powyższa tabelka przedstawia chyba oprócz podłączeń pinów wtyczki COM również piny wtyczki LPT ??? Czy się mylę?

> Wszystko jasne tylko w jakim standardzie działa komputer samochodowy

> TTL? I jeszcze jedno, powyższa tabelka przedstawia chyba oprócz

> podłączeń pinów wtyczki COM również piny wtyczki LPT ??? Czy się

> mylę?

Mylisz się. To też RS232 tylko wtyczka DB-25.

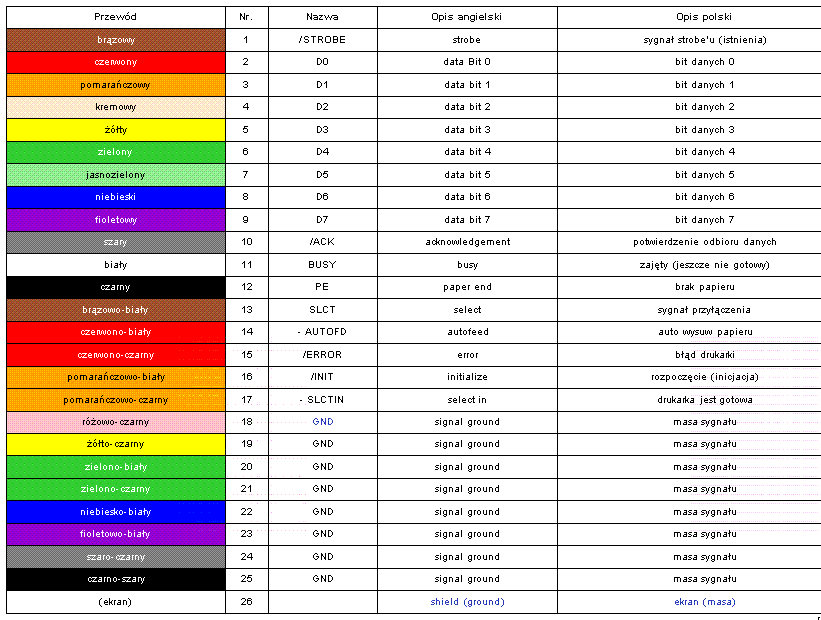

Na rys masz opis sygnałów w LPT
