Pytam bo mam potrzebę skonstruowania testera do tychze silników krokowych. Potrzebuję wykres przebiegów elektrycznych i ich napiecia, które należy podać na uzwojenia silnika, zeby zamykał się i otwierał.

Ktoś może ma taką dokumentację ?

Widziałem kiedyś taki tester do silniczka do wolnych obrotów ale bez dokumentacji.

Silnik krokowy jest sterowany przebiegiem prostokątnym o napięciu 5 lub 12V w zależności od rodzaju wykonania, chociaż są też takie na 24V. W zależności od częstotliwości, długości trwania impulsu czy wypełnienia można na różne sposoby sterować choćby prędkością pracy takiego silnika. Jeżeli potrzebujesz konkretów proponuje poszukać na www.elektroda.pl

Też się zastanawiałem nad testerem atuatora.

Atuator jest silniczkiem krokowym bipolarnym 2 fazowym (wskazują na to 2 styki, 2 uzwojenia). Taki silniczek jest bardzo trudny do sterowania (w przeciwieństwie do silniczka unipolarnego). Poniżej przykład sterownika na L293D:

Na www.elektroda.pl jest trochę w tym... Dochodzi jeszcze kwestia podłączenia wejść tego sterownika do PC np. portu LPT i napisania odpowiedniego programu sterującego...

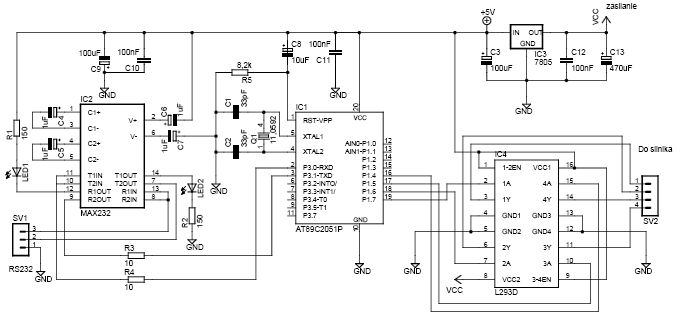

A to przykład sterowania silnika krokowego bipolarnego z portu COM komputera. Posiadam też oprogramowanie mikrokontrolera oraz programy do sterowania.

Pozdr.

> Też się zastanawiałem nad testerem atuatora.

Znalazłem taką stronę ... link

Ja myślałem raczej o skonstruowaniu prostego samodzielnego testera, ze jak wcisnę jeden przycisk to otwiera sie, jak drugi to zamyka sie, w oparciu o kilka cyfrowych scalaków.

Do tego wystarczy zwykły generator na ne555 z odpowiednim stopniem wyjściowym.

Do tego wystarczy zwykły generator na ne555 z odpowiednim stopniem

> wyjściowym.

No tak prosto to chyba będzie trudno > Zwłaszcza że ma być ruch w obie strony. Wg mnie prosty mikrokontroler załatwi rzecz najsprytniej i najtaniej.

Oczywiście stopień wyj musi być tak czy siak. Jakiś Attiny i L293D i będzie git.
