Witam !

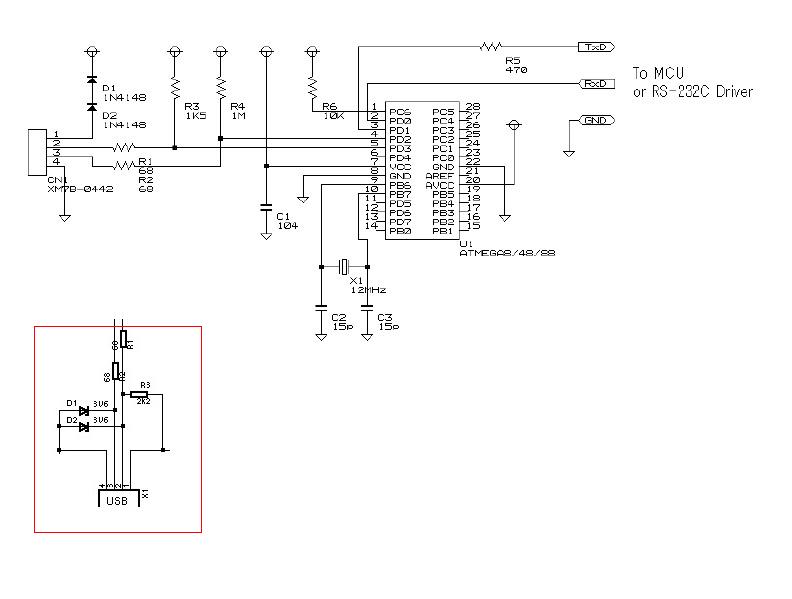

Wykonałem przejściówkę wg schematu i jak narazie częściowy sukces. Mam komunikację w hyperterminalu. Ale sygnały będą na poziomie 3.6V więc połączenie z centralką AL 700 nie wiem czy będzie możliwe. Czy jeżeli wyrzucę dwie diody i wstawię na wejście układ z czerwonej ramki to mogę śmiało łączyć przejściówkę z kompem gazowm, czy może dać jeszcze MAXa 232 za przejściówką?

Proponuję zapytać na elektrodzie (http://www.elektroda.pl/) , tam są fachowcy od elektroniki.

Pozdrawiam.

Nie wątpię że i tu są i swoją opinię wyrażą. Ale dzięki za sugestię. Schemat wykopany z zasobów elektrody, więc może tam powróci, ale liczę na autokącikowiczów

Znczy masz program do tego ATmegi co konwertuje USB-RS232? Tylko po co jak takie przejściówki można kupić za czapkę gruszek. Nie rozumiem. Chyba że chodzi o przejściówkę odporna na kaprysy programu serwisowego Al700, a ten wsad ATMegi na to pozwala? ATmegę zasilasz spkojnie 5V więc nie ma problemów, zresztą z USB można. Nie rozumiem tego schemaciku w kwadracie, jakiś urwany od czegoś.

Mam program do atmegi. Znaczy już zaprogramowana i w hyperterminalu działa. No właśnie takie przejściówki można kupić ale z komunikacją z AL`em po usb są problemy (podobno). Zresztą było już kilka wątków o takowych.

Czy wsad pozwala na pokonanie kaprysów centralki niewiem, ale mam nadzieję przekonać się po podłączeniu. Schemat zaczerpnięty z elektrody i z toczonej tam dyskusji wynikało, że atmega zasilana pięcioma woltami z usb nie zawsze działała poprawnie. Sugerowano że modyfikacja części wejściowej wg. rysunku z czerwonej ramki może poprawić działanie, ale nikt tego nie sprawdził, albo nie podzielił się doświadczeniami. Modyfikacja ma polegać na zastąpieniu części od złączki USB do rezystorów 68 omów układem z diodami zenera z rysunku w czerwonym prostokącie. Wtedy atmega będzie zasilana pięcioma woltami. Elektrodowicze nie wykorzystywali tej przejścówki do komunikacji ze sterownikami gazowymi ale ogólnie oceniana była jako bardzo dobra. I moje pytanie czy po takiej operacji mogę spokojnie przejściówkę podłączyć do AL 700?

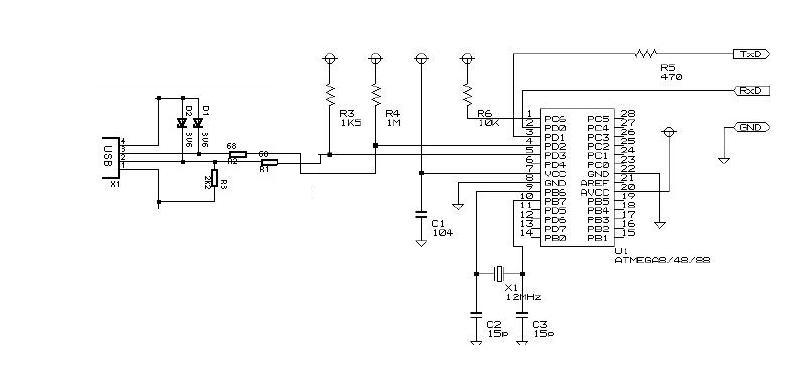

Tak to wygląda po modyfikacji (oczywiście jeszcze 5 V na atmegę z USB)

Na rysunku pierwotnym zauważyłem dwie diody szeregowo którymi idzie zasilanie na ATMegę. Nie wiem jaki cel tego ale spadek będzie ok 1-1,2V więc zasilanie spadnie do nietypowego 4V(może było wykorzystywane do komunikacji z urządzeniem o poziomach 3,3V). Zasil ATmege normalnie z 5V USB. Te diody zenera to ograniczają do 3,6V napięcie sygnałowe USB. NA pewno można tak podłączyć do ALa , ważne żeby ATMega miała 5V bo na takich poziomach logiki pracuje RS232 po stronie AL700.

Obecnie na atmedze jest 3,59 V i działa. Zwarłem diody więc dostała 5,09 V i w dalszym ciągu mam transmisję bez diod zenera. Nie pozostaje więc nic innego jak podłączyć do centralki gazowej. O efektach poinformuję, ale może to potrwać kilka dni.

PS.

A co z szynami danych USB jeżeli dostaną sygnał 5V. Zostawić to tak jak jest bez diod zenera czy jednak je wstawić. Port doświadczenie z pięcioma woltami chyba przeżył, bo przecież komunikacja była, ale na dłuższą metę może warto wstawić diody zenera?

> Obecnie na atmedze jest 3,59 V i działa. Zwarłem diody więc dostała

> 5,09 V i w dalszym ciągu mam transmisję bez diod zenera. Nie

> pozostaje więc nic innego jak podłączyć do centralki gazowej. O

> efektach poinformuję, ale może to potrwać kilka dni.

> PS.

> A co z szynami danych USB jeżeli dostaną sygnał 5V. Zostawić to tak

> jak jest bez diod zenera czy jednak je wstawić. Port

> doświadczenie z pięcioma woltami chyba przeżył, bo przecież

> komunikacja była, ale na dłuższą metę może warto wstawić diody

> zenera?

Nic się nie stanie standard USB dopuszcza i 3V i 5V na liniach sygnałowych. Ma być większe od 2,7V ale nie pamiętam gdzie jest górny zakres, pewnie coś kawałek ponad 5V

> Nic się nie stanie standard USB dopuszcza i 3V i 5V na liniach

> sygnałowych. Ma być większe od 2,7V ale nie pamiętam gdzie jest

> górny zakres, pewnie coś kawałek ponad 5V

te diody są po to, by a8 latała na 5V, czyli tym samym wyjscie rs232 będzie w standardzie TTL, ale by zachować te 3,3V na linii USB, ot takie dopasowanie,

przejściówka działa, sam taką tez popełniłem, nawet łączy sie z moim bingo, jednak wspiera tylko standardowe bitraty (ak mi sie wydaje, z aldlem sie nie połączyłem) no i typowe ustawienia, więc bez rewelacji

> te diody są po to, by a8 latała na 5V, czyli tym samym wyjscie rs232

> będzie w standardzie TTL, ale by zachować te 3,3V na linii USB,

> ot takie dopasowanie,

>

tylko że niepotrzebne bo USB lata też na 5V

Czy ten interfejs jest widziany przez komputer jako port COM? I czy można wybrać jego nr w zakresie 1-4? Bo jesli nie, to nie skomunikujesz się z AL-700.

Generalnie AL-700 nie lubi przejściówek USB-COM. Niby się łaczy, ale czasami wcześniej, czasami później podczas pracy transmisja przerywa się. A mam jedną z najlepszych przejściówek USB-COM na Prolific PL-2303. Za to przejściówki PCMCIA-COM od Argosy chodzą idealnie, jak żywy COM. Może dlatego, że mają sprzętowe przerwanie, jak prawdziwy COM. Innych przejściówek PCMCIA-COM (nieDOSowych) i ExpressCard-COM nie testowałem.

Bardzo jestem ciekaw wyników Twojej pracy i życzę udanej transmisji.

PS. Od strony AL-700 musisz mieć poziomy TTL. 3,3V nie działa wcale - testowałem interfejs USB Prolific od Nokii (3,3V) i nie działał, a interfejsy od komórek na 5V śmigają bez problemu (chyba od Ericssona, czy Siemensa, nie pamietam już...).

Pozdr.

> Czy ten interfejs jest widziany przez komputer jako port COM? I czy

> można wybrać jego nr w zakresie 1-4? Bo jesli nie, to nie

> skomunikujesz się z AL-700.

Normalny COM i numer oczywiście można sobie zmieniać wedle uznania

> Generalnie AL-700 nie lubi przejściówek USB-COM. Niby się łaczy, ale

> czasami wcześniej, czasami później podczas pracy transmisja

> przerywa się. A mam jedną z najlepszych przejściówek USB-COM na

> Prolific PL-2303. Za to przejściówki PCMCIA-COM od Argosy chodzą

> idealnie, jak żywy COM. Może dlatego, że mają sprzętowe

> przerwanie, jak prawdziwy COM. Innych przejściówek PCMCIA-COM

> (nieDOSowych) i ExpressCard-COM nie testowałem.

> Bardzo jestem ciekaw wyników Twojej pracy i życzę udanej transmisji.

> PS. Od strony AL-700 musisz mieć poziomy TTL. 3,3V nie działa wcale -

> testowałem interfejs USB Prolific od Nokii (3,3V) i nie działał,

> a interfejsy od komórek na 5V śmigają bez problemu (chyba od

> Ericssona, czy Siemensa, nie pamietam już...).

> Pozdr.

myślę że warto było by się zainteresować czymś TAKIM

co do pcimci z chęcią bym nabył, ale żadne sprzedawca nie potrafi mnie zapewnić czy będzie chodzić pod Vistą (a leń jestem i sie do tej choinki już przyzwyczaiłem )

Interfejs widziany jest jako wirtualny COM i XP nadał mu z automatu nr 4 wiec nie sprawdzalem czy można zmieniać numer. O wynikach oczywiscie poinformuję, ale potrwa to 1-2 tygodnie.

Pozwolcie koledzy ze podepne sie pod ten temat aby nowego nie zakladac.

Posiadam interfejs do Autronica AL700 na com i uzywam go z przejsciowka com-usb, wsio smiga iligancko

Pytanko mam takie: czy po dolutowaniu wtyczki odpowiedniej dla Bingo ten interfejs zadziala ??? Naczytalem sie troche o roznych poziomach napiec w interfejsach do Al i Bingo i sie zakrecilem Chodzi mi tylko o interfejs (kwestie przejsciowki usb-com pomijam)

> Pozwolcie koledzy ze podepne sie pod ten temat aby nowego nie

> zakladac.

> Posiadam interfejs do Autronica AL700 na com i uzywam go z

> przejsciowka com-usb, wsio smiga iligancko

> Pytanko mam takie: czy po dolutowaniu wtyczki odpowiedniej dla Bingo

> ten interfejs zadziala ??? Naczytalem sie troche o roznych

> poziomach napiec w interfejsach do Al i Bingo i sie zakrecilem

> Chodzi mi tylko o interfejs (kwestie przejsciowki usb-com

> pomijam)

zadziała pod warunkiem że dobrze podepniesz wtyczkę

> zadziała pod warunkiem że dobrze podepniesz wtyczkę

O to mozesz byc spokojny Nie takie rzeczy sie laczylo

> O to mozesz byc spokojny Nie takie rzeczy sie laczylo

Na pewno zadziała. Wszystkie znane mi sterowniki pracują na 5V poziomach. Dodatkowo BINGO ma mądrze napisany protokół komunikacyjny i nie ma problemów czasówek gdy korzysta się z przejściówek USB i wirtualnych COM.

Witam po dość długiej nieobecności. Zmodyfikowałem układ dodając diody zenera wg. drugiego schematu ( post tuż przed północą 1.08) i po podłączeniu do ALa połączyłem się z nim. A więc sukces! Może nie na 100% bo w czasie prób zerwało mi 2 razy połączenie (na jakieś 30 min. pracy). Poza tym po przełączeniu na gaz Amon 1.5 spowolnił swoją pracę. Objawiało się to opóżnieniami przy zmianie zakładek. W załączniku podam wsad do atmegi i sterownik do przejściówki. Przy instalacji sterownika należy nie pozwolić windzie na automatyczną instalację lecz wskazać plik avrcdc.inf jako plik właściwy. Windows poinformuje, że plik ten nie jest podpisany przez microsoft, ale nie należy przejmować się tym i zaakceptować.

PS.

Dołożyłem diody Zenera na 3.3V (na schemacie są 3,6 V). Doczytałem, że takie dają większe szanse zadziałania i nie sprawdzałem jak będzie przy diodach 3,6V.

Czyli działa średnio choć dobrze, że coś działa i można ALa pokonfigurować.

Pokonfigurować można. Nie sprawdzałem z wyższymi wersjami Amon`a, ale przez coma sprzętowego i z wersją chyba 1.6 takiego spowolnienia nie miałem. Sprawdzę wyższe wersje i mam nadzieję że nie będzie to trwało miesiąc

Ponieważ sterownik wgrywałem dość dawno więc nie pamiętam czy w poprzednim załączniku to ten właściwy. Załączam jeszcze jedną wersję sterowników. Jest tam również sterownik do Visty, ale niesprawdzony. Proponuję zacząć instalację ze sterownikiem z tego załącznika z pliku xp2k

281242284-avrcdc_inf.zip

podepne sie do tematu

otoz zrobilem sobie interfejs do dtgas, ale... nie moge komunikowac sie z komputerem gazowym

przejsciowke usb>com kupilem na allegro, oparta jest na ukladzie prolific. wczesniej mialem kabel na tym samym i wszystko bylo w porzadku, pewnego razu sie jednak spalil i chcialem zrobic nowy. w hyperterminalu po zwarciu tx i rx mozna pisac... instalka do komunikacji wymaga podpiecia tx, rx i masy. w czym moze byc problem?

Jakaś przyczyna spalenia musiała być. Może poleciały też porty w sterowniku LPG?

> Jakaś przyczyna spalenia musiała być. Może poleciały też porty w

> sterowniku LPG?

da sie to samemu sprawdzic?

> da sie to samemu sprawdzic?

1) Zmierzyć naięcia na tx i rx od strony sterownika - powinno być na obydwóch 5V

2)Spróbować połączyć się przez sprzętowy COM.

> 2)Spróbować połączyć się przez sprzętowy COM.

do tego trzeba chyba miec uklad na max232, dobrze mysle? ukladu nie mam, ale napiecia zaraz pomierze

> do tego trzeba chyba miec uklad na max232, dobrze mysle? ukladu nie

> mam, ale napiecia zaraz pomierze

tak , ale możesz zdobyć jak w podpisie

> 1) Zmierzyć naięcia na tx i rx od strony sterownika - powinno być na

> obydwóch 5V

tyle wlasnie jest

a na tx i rx od strony kabla ile powinno byc? czy moze jest to obojetne?

> tyle wlasnie jest

> a na tx i rx od strony kabla ile powinno byc? czy moze jest to

> obojetne?

Jeżeli interfejs jest podłaczony do PC to na tx interfejsu powinno być +5V ale na Rx już niekoniecznie(tam jest z reguły wejście bez pull-upa).

No to jeszcze tak zrób.

Rozbierz sobie wtyczkę DB9 interfejsu. Podlącz interfejs do sterownika LPG, przejściówkę do PCta i interfejs zepnij razem z przejściówką(czyli normalnie połącz wszystko do kupy). Zmierz napięcia na pinach 2 i 3 rozebranej DB9 . Powinno być ujemne napięcie na obydwu w granicach -5V do -12V. I teraz zaleznie którego nie będzie można szukać dalej.

> Jeżeli interfejs jest podłaczony do PC to na tx interfejsu powinno

> być +5V ale na Rx już niekoniecznie(tam jest z reguły wejście

> bez pull-upa).

jest 6,4V a na drugim juz nic

> No to jeszcze tak zrób.

> Rozbierz sobie wtyczkę DB9 interfejsu. Podlącz interfejs do

> sterownika LPG, przejściówkę do PCta i interfejs zepnij razem z

> przejściówką(czyli normalnie połącz wszystko do kupy). Zmierz

> napięcia na pinach 2 i 3 rozebranej DB9 . Powinno być ujemne

> napięcie na obydwu w granicach -5V do -12V. I teraz zaleznie

> którego nie będzie można szukać dalej.

zaraz to sprawdze

edit: jest -5,78V i 4,13V

> jest 6,4V a na drugim juz nic

No to masz chyba ustrzelony interfejs. Nie wiem czy jesteś w stanie zmierzyć napięcia na jego elektronice żeby to do końca udowodnić? Bo może sie go da naprawić.

> zaraz to sprawdze

> edit: jest -5,78V i 4,13V

Uwalony interfejs.

Czyli ten pierwszy prolific może być sprawny bo to interfejs padl a nie przejściówka?

> No to masz chyba ustrzelony interfejs. Nie wiem czy jesteś w stanie

> zmierzyć napięcia na jego elektronice żeby to do końca

> udowodnić? Bo może sie go da naprawić.

> Uwalony interfejs.

> Czyli ten pierwszy prolific może być sprawny bo to interfejs padl a

> nie przejściówka?

ale ja mam tylko prolifika i nic wiecej, wczesniej bylo tak samo i bardzo dlugo dzialalo

> ale ja mam tylko prolifika i nic wiecej, wczesniej bylo tak samo i

> bardzo dlugo dzialalo

nie rozumiem, przecież pisałes że miałeś wcześniej inną przejściówkę

To co ty w koncu masz bo nie kapuję?

> nie rozumiem, przecież pisałes że miałeś wcześniej inną przejściówkę

chyba troche pokrecilem

chodzi o to, ze mam przejsciowke ktora z usb robi mi coma i... nic wiece tylko kabel z wtyczka, na starym prolifiku tak dzialalo ale po jakims czasie sie wyjaral

> chyba troche pokrecilem

> chodzi o to, ze mam przejsciowke ktora z usb robi mi coma i... nic

> wiece tylko kabel z wtyczka, na starym prolifiku tak dzialalo

> ale po jakims czasie sie wyjaral

rozumiem

To gdzie ty mierzyłeś te drugie napięcia jak nawet nie masz złącza DB9 ??

EDIT:

Co ty w koncu masz? Przejściówkę USB-RS232 z końcówką DB9 czy USB-kabelki do sterownika LPG. Bo coś mieszasz.

> rozumiem

> To gdzie ty mierzyłeś te drugie napięcia jak nawet nie masz złącza

> DB9 ??

kabel wyglada tak:

wtyczka dtgas -> db9 -> db9 -> usb

> kabel wyglada tak:

> wtyczka dtgas -> db9 -> db9 -> usb

czy dtgas -> db9 to jest sam kabel czy interfejs z elektroniką?

> rozumiem

> To gdzie ty mierzyłeś te drugie napięcia jak nawet nie masz złącza

> DB9 ??

> EDIT:

> Co ty w koncu masz? Przejściówkę USB-RS232 z końcówką DB9 czy

> USB-kabelki do sterownika LPG. Bo coś mieszasz.

dwa kable mam

jeden to sama przejsciowka - z jednej strony usb a z drugiej com. drugi to kabel ktory z jednej strony ma com a z drugiej wtyczke do dtgas. i jak zepne oba to wychodzi na to, ze z jednej strony jest usb a z drugiej wtyka do lpg

;>

> czy dtgas -> db9 to jest sam kabel czy interfejs z elektroniką?

sam kabel

> dwa kable mam

> jeden to sama przejsciowka - z jednej strony usb a z drugiej com.

> drugi to kabel ktory z jednej strony ma com a z drugiej wtyczke

> do dtgas. i jak zepne oba to wychodzi na to, ze z jednej strony

> jest usb a z drugiej wtyka do lpg

> ;

przecież to nie ma prawa działać

Od strony przejściówki na DB9 masz sygnały na poziomach RS232 czyli -10V do +10V a od strony sterownika LPG poziomy 0 do 5V. To kompletnie ze sobą nie pasuje zwłaszcza, że sygnały RS232 są w odwróconej logice. Dlatego nie działa . Musiałeś mieć zamiast zwykłego kabla kabelek z elektroniką czyl z np. MAX232 który właśnie zamienia sygnał RSa -10+10V na 0-5V.

> sam kabel

Albo inaczej , poprzednio to nie była przejściówka na poziomy RS232 tylko sam prolific bez drivera RS232 czyli z sygnałami 0-5V. Tak jak robią to sprzedawcy interfejsów na USB.

tak wygladala stara przejsciowka usb-rs232

mialem wszystko podlaczone tylko na tym ukladzie - i dzialalo!

> Albo inaczej , poprzednio to nie była przejściówka na poziomy RS232

> tylko sam prolific bez drivera RS232 czyli z sygnałami 0-5V.

> Tak jak robią to sprzedawcy interfejsów na USB.

No . Ja tam drivera RS232 nie widzę (nie widac co z drugiej strony płytki) więc to nie była przejściówka na RS232C w pełnym sensie. Sygnały na liniach miała 0-5V czyli pasowała od razu do LPG. Natomiast przejściówki w sklepie komputerowym mają w sobie jeszcze driver, który przekształca te sygnały na sygnały wg standardu RS232C czyli symetryczny -10V, +10V. Więc tamto miało prawo działać o to obecnie już nie, ze zrozumiałych względów. Uff CBDU

> No . Ja tam drivera RS232 nie widzę (nie widac co z drugiej strony

> płytki)

juz widac

> juz widac

No, tylko sam prolific.

> No, tylko sam prolific.

czyli ze wtedy tez nie powinno dzialac?

> czyli ze wtedy tez nie powinno dzialac?

czytaj ze zrozumieniem

to nie była przejściówka na RS232C w pełnym sensie. Sygnały na liniach miała 0-5V czyli pasowała od razu do LPG. Natomiast przejściówki w sklepie komputerowym mają w sobie jeszcze driver, który przekształca te sygnały na sygnały wg standardu RS232C czyli symetryczny -10V, +10V. (taki jaki wychodzi z PCta z COMa) Więc tamto miało prawo działać o to obecnie już nie

Do obecnej przejścówki musisz podłączyć albo interfejs LPG RS232 albo rozdłubać przejściówkę i wywlec z niej sygnały z przed drivera.

> rozdłubać przejściówkę i wywlec z niej sygnały z przed drivera.

tzn?

tak sobie sprawdzam rozne rzeczy na tym ukladzie i tak...

widze, ze gdy biore mase z tego rs232 i sprawdzam napiecia na tx/rx to jest 6,8V/0V, a gdy wezme mase z usb (sprzed ukladu) to wartosci tx i rx maja wartosci -4,9V i -11,6V

> tzn?

> tak sobie sprawdzam rozne rzeczy na tym ukladzie i tak...

> widze, ze gdy biore mase z tego rs232

tzn skąd

> i sprawdzam napiecia na tx/rx

> to jest 6,8V/0V, a gdy wezme mase z usb (sprzed ukladu) to

> wartosci tx i rx maja wartosci -4,9V i -11,6V

Pomierz jakie napięcia daje sama przejściówka, bez podłączania jej do LPG. Jak daje na 2 lub 3 (juz nie pamiętam który jest Rx a który Tx) napięcie ujemne wzgledem masy np. USB to sobie daj spokój z jakimkolwiek bezpośrednim podłączaniem do LPG bo to nie będzie działać. Koniec i kropka. Jak uważasz inaczej to powodzenia.

> Ponieważ sterownik wgrywałem dość dawno więc nie pamiętam czy w

> poprzednim załączniku to ten właściwy. Załączam jeszcze jedną

> wersję sterowników. Jest tam również sterownik do Visty, ale

> niesprawdzony. Proponuję zacząć instalację ze sterownikiem z

> tego załącznika z pliku xp2k

to od tego gościa tam sa nowe źródła i wsady z przed kilku dni
