Potrzebuję włącznikiem podwójnym załączać/wyłączać dwa źródła światła: jedno 12V, drugie 230V.

Niestety taki: http://www.leroymerlin.pl/elektrycznosc/gniazda-wtyczki-akcesoria/serie-gniazd-i-wlacznikow/wlacznik-podwojny-basic-kontakt-simon,p158828,l1056.html nie obsługuje takich funkcji.

Są takie?

Jakaś nazwa (handlowa)?

Do zwykłego wyłącznika dokładasz przekaźnik z cewką na 230V. Sterujesz cewką, o ona dowolnym napięciem po drugiej stronie styków NO.

Edytowane 14 Września 20169 lat przez rg15

Do zwykłego wyłącznika dokładasz przekaźnik z cewką na 230V. Sterujesz cewką, o ona dowolnym napięciem po drugiej stronie styków NO.

Dzięki za odpowiedź, ale bardziej po ludzku?



Chodzi o to, że jedną kołyską chcę wyłączać jeden halogen 12V (zasilany z transformatora 12V, jest ich do transformatora podłączonych 3 sztuki, ale tylko jeden ma być wyłączany tym podwójnym), druga kołyska do lampy 230V.

Edytowane 14 Września 20169 lat przez Adaźko

Dzięki za odpowiedź, ale bardziej po ludzku?



Chodzi o to, że jedną kołyską chcę wyłączać jeden halogen 12V (zasilany z transformatora 12V, jest ich do transformatora podłączonych 3 sztuki, ale tylko jeden ma być wyłączany tym podwójnym), druga kołyska do lampy 230V.



No to po co chcesz sterować 12V. Przecież z włącznika idzie do halogenów, a te dopiero przez trafo są zasilane 12V.



Czyli i tym i tym sterujesz 230V





EDIT Aaaa. zaczynam kumać tą skomplikowaną instalację.... Chwilkę

Edytowane 14 Września 20169 lat przez rg15

Czyli ma być:



Włączam 2 sterowane z pierwszego włącznika.



Włączam i wyłączam jeden sterowany z 2



Tak ?



Jeżeli tak, to zastosowanie przekaźnika w obwodzie 2 kołyski załatwiło by Ci problem, tylko, czy masz wystarczającą ilość przewodów w ścianie ?

Edytowane 14 Września 20169 lat przez rg15

Sytuacja wygląda tak, że jednym wyłącznikiem pojedynczym (W1) włączam napięcie na transformator/halogeny (T/H).

Zupełnie innym wyłącznikiem (W2) włączam napięcie na zupełnie inną lampę (L).

Jeden z halogenów (H3) musi być włączany/wyłączany osobno i dla niego chciałbym osobny wyłącznik.

Mogę poprzerobić nieco podłączenie/przewody pod W2 i tutaj chciałbym podwójny.

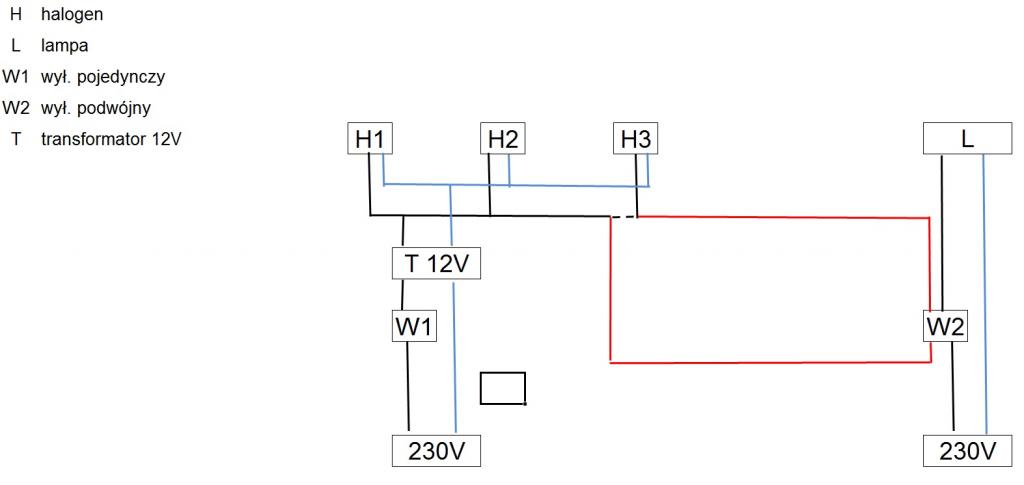

Nie wiem jak się rysuje schematy elektryczne, ale coś tam nabazgrałem.

Czerwona kreska to przewód, który chciałbym podłączyć do W2.

Najprościej, jak dołożysz jeszcze jedno trafo do sterowania tym jednym halogenem.

Też o tym pomyślałem, ale mam dostęp tylko do przewodu zielonego, do żółtego niestety nie

Najprościej, jak dołożysz jeszcze jedno trafo do sterowania tym jednym halogenem.

I zlaczy rownolegle 2 trafo nie mam jak sprawdzić ale chyba sa dostepne włączniki podwojne z 2 osobnymi zasilaniami?

edit: tak jak na schemacie to W2 bedzie mogl tylko wylaczyc H3. Jesli trafo bedzie wylaczone W1, to pstrykanie W2 nic nie zmieni Zmiec H3 na wersje 230V, odlacz od trafo i podepnij pod W2 Tylko skas musisz przewod neutralny do niego podprowadzic

Edytowane 14 Września 20169 lat przez luccass

I zlaczy rownolegle 2 trafo nie mam jak sprawdzić ale chyba sa dostepne włączniki podwojne z 2 osobnymi zasilaniami?

edit: tak jak na schemacie to W2 bedzie mogl tylko wylaczyc H3. Jesli trafo bedzie wylaczone W1, to pstrykanie W2 nic nie zmieni Zmiec H3 na wersje 230V, odlacz od trafo i podepnij pod W2 Tylko skas musisz przewod neutralny do niego podprowadzic

Nie jest problemem, że H3 będzie świeciło tylko przy włączonym W1 - to jest OK.

Problemem jest przewód neutralny...

Potrzebuję włącznikiem podwójnym załączać/wyłączać dwa źródła światła: jedno 12V, drugie 230V.

Niestety taki: http://www.leroymerlin.pl/elektrycznosc/gniazda-wtyczki-akcesoria/serie-gniazd-i-wlacznikow/wlacznik-podwojny-basic-kontakt-simon,p158828,l1056.html nie obsługuje takich funkcji.

Są takie?

Jakaś nazwa (handlowa)?



Na Twoim miejscu sprawdziłbym w jakiejś Castoramie czy innym markecie.

Wydaje mi się, że występują przełączniki podwójne z dwoma oddzielnymi obwodami.

Na Twoim miejscu sprawdziłbym w jakiejś Castoramie czy innym markecie.

Wydaje mi się, że występują przełączniki podwójne z dwoma oddzielnymi obwodami.



Dokładnie to wystarczy, a nie jakaś kombinacja z przekaźnikami.

Jeden obwód na 230V, a tym drugim na 12V także może być sterowane...

Podwójny schodowy włącznik KOS ma rozdzielone obwody.

KOS to producent/firma?

Producent

@@Adaźko Kontakt-Simon ma go pod nazwa  'lacznik dwubiegunowy'  'lacznik podwojny schodowy'.

https://www.kontakt-simon.com.pl/assets/res/doc/249/56011889d871f_informacje_techniczne_schematy_elektryczne_podlaczania_lacznikow_i_przyciskow.pdf

Edytowane 14 Września 20169 lat przez luccass

@@Adaźko Kontakt-Simon ma go pod nazwa 'lacznik dwubiegunowy'



Jest tylko jeden mały, lecz istotny szczegół: ten dwubiegunowy ma co prawda dwa oddzielne tory, ale sterowanie nimi jest "sprzężone" (będzie pewnie jeden klawisz), a autorowi wątku chodzi o niezależne sterowanie każdego toru.

Rozwiązaniem jest łącznik podwójny schodowy (w Twoim linku na dole, po lewej).

Edytowane 14 Września 20169 lat przez romano11

Jest tylko jeden mały, lecz istotny szczegół: ten dwubiegunowy ma co prawda dwa oddzielne tory, ale sterowanie nimi jest "sprzężone" (będzie pewnie jeden klawisz), a autorowi wątku chodzi o niezależne sterowanie każdego toru.

Rozwiązaniem jest łącznik podwójny schodowy (w Twoim linku na dole, po lewej).

Masz racje Umknela mi kreska miedzy stykami na schemacie

Jeśli masz możliwość (nie chce mi się juz dokładnie analizować opisu) to lepiej zrób włączanie zasilania trafo , a nie punktów świetlnych +12V.

Edytowane 14 Września 20169 lat przez SebaSRS

Jeśli masz możliwość (nie chce mi się juz dokładnie analizować opisu) to lepiej zrób włączanie zasilania trafo , a nie punktów świetlnych +12V.



właśnie wystarczyło przeanalizować opis, a nie pisać niepotrzebne rzeczy



Jeśli masz możliwość (nie chce mi się juz dokładnie analizować opisu) to lepiej zrób włączanie zasilania trafo , a nie punktów świetlnych +12V.





właśnie wystarczyło przeanalizować opis, a nie pisać niepotrzebne rzeczy



No właśnie nie wystarczy zrobić sterowanie trafo, bo ze schematu jasno wynika (wszak to schemat oświetlenia  ), że tylko jeden z trzech halogenów ma mieć możliwość sterowania indywidualnego (w zasadzie wyłączenia), a drugim będzie realizowane sterowanie grupowe.

Też o tym pomyślałem, ale mam dostęp tylko do przewodu zielonego, do żółtego niestety nie



Ale wytłumacz mi, co do tego ma kolor przewodu?

Ja bym to widział tak:



Można by to jeszcze zmodyfikować (jeśli jest przewód 3x za W1) i wymienić W1 na łącznik seryjny (świecznikowy) - wtedy zyskał byś możliwość całkowicie indywidualnego sterowania halogenem H3 i łącznikiem W1 włączał byś osobno H1 + H2 i H3 drugim klawiszem.

Edytowane 15 Września 20169 lat przez romano11

Jest tylko jeden mały, lecz istotny szczegół: ten dwubiegunowy ma co prawda dwa oddzielne tory, ale sterowanie nimi jest "sprzężone" (będzie pewnie jeden klawisz), a autorowi wątku chodzi o niezależne sterowanie każdego toru.

Rozwiązaniem jest łącznik podwójny schodowy (w Twoim linku na dole, po lewej).

Sterowanie jednym włącznikiem podwójnym obwodu 230V i 12V, jak i prowadzeniextych obwodów jednym przewodem czy w jednej rurce nie jest rozsądnym rozwiązaniem.

Jest tylko jeden mały, lecz istotny szczegół: ten dwubiegunowy ma co prawda dwa oddzielne tory, ale sterowanie nimi jest "sprzężone" (będzie pewnie jeden klawisz), a autorowi wątku chodzi o niezależne sterowanie każdego toru.

Rozwiązaniem jest łącznik podwójny schodowy (w Twoim linku na dole, po lewej).

Kupowałem ostatnio w Leroy włączniki podwójne Legrand-a. Serii chyba Niloe? Z tym, że wersja I bo były jeszcze Niloe II.

Ramka zintegrowana z mechanizmem. Nie zdejmowana.

Kląłem przy montażu mostkując i zadając sobie pytanie po co ci durnie zrobili oddzielne tory?

Będzie idealny tylko jeśli to halogen to myślę, że szybko się styk wypali. Zastosowałbym tylko do LED. W przeciwnym razie przekaźnik.

Sterowanie jednym włącznikiem podwójnym obwodu 230V i 12V, jak i prowadzeniextych obwodów jednym przewodem czy w jednej rurce nie jest rozsądnym rozwiązaniem.



Dlatego też narysowałem schemat rozwojowy (wersja 1.1  ), gdzie sterujesz tylko jednym napięciem. Co zrobi autor - tego nie wiem.

Potrzebuję włącznikiem podwójnym załączać/wyłączać dwa źródła światła: jedno 12V, drugie 230V.

Niestety taki: http://www.leroymerlin.pl/elektrycznosc/gniazda-wtyczki-akcesoria/serie-gniazd-i-wlacznikow/wlacznik-podwojny-basic-kontakt-simon,p158828,l1056.html nie obsługuje takich funkcji.

Są takie?

Jakaś nazwa (handlowa)?



Łącznik podwójny krzyżowy to jest to czego potrzebujesz ( dwa niezależne tory każdy sterowany osobnym klawiszem). Jednakże podłączanie 12V i 230V w jednym łączniku nie jest zbyt mądrym rozwiązaniem



Kupowałem ostatnio w Leroy włączniki podwójne Legrand-a. Serii chyba Niloe? Z tym, że wersja I bo były jeszcze Niloe II.

Ramka zintegrowana z mechanizmem. Nie zdejmowana.

Kląłem przy montażu mostkując i zadając sobie pytanie po co ci durnie zrobili oddzielne tory?



Poczytaj sobie w internetach co ci durnie potrafią fajnego porobić za pomocą takich włączników jakie jak sądzę kupiłeś przez swoją pomyłkę. To się nazywa (w)łacznik podwójny krzyżowy
