Czesto na forum ktoś pyta o jakiś kabelek albo gdzie podłączyć przewód żeby...cośtam. Rzut oka na schemnat i wszystko jasne ale zawsze jest problem: są podane oznaczenia złącz typu X23. Na papierze wszystko fajnie wygląda ale gdzie to złącze jest w rzeczywistości? Owszem, niektóre są dość jednoznacznie opisane w schemacie np:

X19 - złącze 26-wtykowe radio

i wiadomo że jest przy radiu ale z niektórymi jest problem.

Stąd moja propozycja/prośba:

Jeżeli ktoś zna numer złącza i gdzie ono dokładnie się znajduje to niech dopisze się do tego wątku. Fotka to byłby nadmiar szczęscia Bardzo to ułatwi nasze zmagania z elektryką oraz jej ciekawe modyfikacje.

Nie ma nieważnych złącz - każde może kiedyś się przydać

Pozdroofka

gud ajdija

wrzucę te może ogólnie znane, ale z fotkami którymi dysponuję

na pewno znajdą się osoby, którym się przyda

na początek złącza zegarów (X21 i X22):

dalej, złącza pod osłoną progu kierowcy (X4 i X6):

(fotka autorstwa chyba kol. _Zero_)

złącza w drzwiach przednich (X31 i X34):

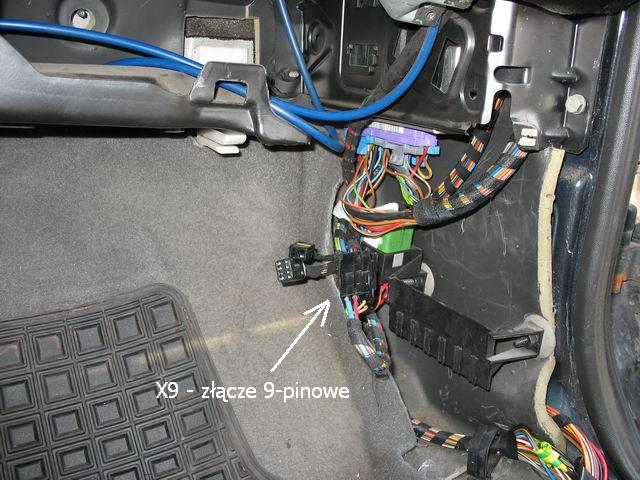

dość ciekawe złącze ECM (X9):

na razie tyle

Znalazłem jedną fotę:

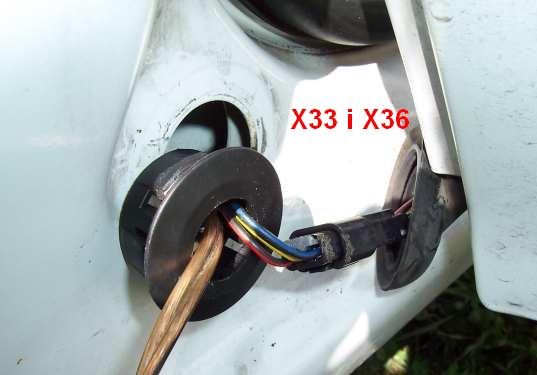

X33 i X36 - złącze 3-stykowe, nadwozie-drzwi tylne (prawe i lewe takie same). Wystepuje ukryte w słupku środkowym.

A gdzie jest złącze X5 tablica rozdzielcza-silnik?

Pozdroofka

> A gdzie jest złącze X5 tablica rozdzielcza-silnik?

ja bym go szukał pod maską

edit: wnioskując po schematach - co łączy

Dzisiaj odszukałem ten wątek bo mam wtyczki które mnie intrygują i do tej pory nie znalazłem odpowiedzi do czego mogą służyć. Znalazłem je już jakiś czas temu, do niczego nie są podłączone i wyglądają tak:

Tak jak widać na zdjęciach znajdują się pod ECM. Może ktoś wie do czego one służą? Nie to żebym był bardzo ciekawski ale skoro są to może bym je do czegoś wykorzystał

Trochę nie taki jest sens tego wątku

Quote:

---

Jeżeli ktoś zna numer złącza i gdzie ono dokładnie się znajduje to niech dopisze się do tego wątku.

---

Zaraz zrobi się z niego kilkanaście stron czczej gadaniny typu: "mam złacze kolo chłodnicy, kto wie po co mi one?"

Pozdroofka

> Trochę nie taki jest sens tego wątku

eee, może coś się z tego urodzi

dobrze, że wątek został reanimowany... po prawie 5 miesiącach

> Trochę nie taki jest sens tego wątku

> Quote:

> Jeżeli ktoś zna numer złącza i gdzie ono dokładnie się znajduje to

> niech dopisze się do tego wątku.

> Zaraz zrobi się z niego kilkanaście stron czczej gadaniny typu: "mam

> złacze kolo chłodnicy, kto wie po co mi one?"

> Pozdroofka

No jarzę o co chodzi ale od marca troszkę minęło i już nie mogłem wytrzymać to zapytałem. Więc reszty złącz już umieszczać nie będę tylko takie które wiem jaką mają nazwę.

Pozdrawiam

Witam

Jest taki program TIS w którym dokładnie widać jak złącze wygląda, i gdzie dokładnie jest umiejscowione w samochodzie
