Witam!

Czy moga koledzy wrzucic foty z opisem pinow zlacza bodajze X5 i X6 (chodzi o te dwa w lewym przednim slupku w nogach kierowcy). Pamietam, ze byly i schematy i foty, ale nie moge sie do nich dokopac.

Dzieki, pozdrawiam!

Witam.

Chyba chodzi o X4 i X6, X5 jest chyba pod maską.

Opisów złącz nie mam, ale na schematach jest opisane nr złącza ,pin i kolor przewodu -> < klik >

Pzdr.

> Opisów złącz nie mam, ale na schematach jest opisane nr złącza ,pin

> i kolor przewodu -

jemu raczej chodzi o obrazek (fotkę) złącza wraz z rozpisaną numeracją

wrzucę jak bedę w domu, o ile mnie ktoś nie uprzedzi

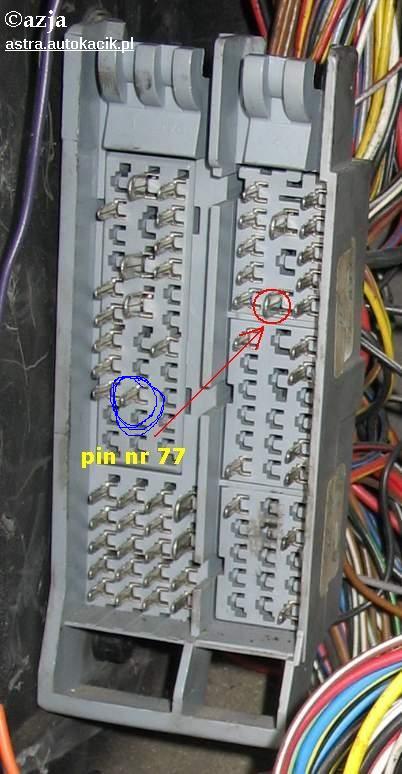

na razie mogę rozszyfrować jeden pin

numeracja zaczyna się od dołu z lewej strony

kolejne oddzielone "pola" mają numerację wg kolejności,

np. pole u dołu po lewej nry 1-19, później to wyżej 20-ileśtam itd.

w dalszej kolejności włącze po prawej wg tego samego systemu

po przejrzeniu schematów i kolorków kabli w złączu można samemu dojść

Jeśli dobrze pamiętam to wystarczy dobrze obejrzeć te złącza, chyba od strony przewodów są wytłoczone numery pinów.

Pzdr.

> Jeśli dobrze pamiętam to wystarczy dobrze obejrzeć te złącza, chyba

> od strony przewodów są wytłoczone numery pinów.

być może, nie przyglądałem się

dodam tylko, że fotka wyżej jest z rocznika 1993

w poliftowych może być inaczej

no i najważniejsze - na 100% zgodności ze schematem nie ma co liczyć

> numeracja zaczyna się od dołu z lewej strony

> kolejne oddzielone "pola" mają numerację wg kolejności,

> np. pole u dołu po lewej nry 1-19, później to wyżej 20-ileśtam itd.

Nie męcz się...

Pozdroofka

> no i najważniejsze - na 100% zgodności ze schematem nie ma co liczyć

To samo tyczy się obrazka z postu powyżej

Pozdroofka

Dzieki, przyda się fota i schemat. No i faktycznie chodziło mi o X4 a nie X5.

ja mam problem w zlokalizowaniu pinu nr 36 w złączu jak wyżej na fotce, od halogenów przednich!!pomoże mi ktoś

ps.może to jest to co zaznaczyłem na niebiesko??

> pomoże mi ktoś

sam sobie możesz pomóc witając sie w podwieszonym wątku i uzupełniając profil...

> ps.może to jest to co zaznaczyłem na niebiesko??

nie to nie jest to co zaznaczyłeś na niebiesko

witam witam.......... jak nie ten co zaznaczyłem to który???

niby to jest proste jak mówią ale ja juz walczę ze dwa tygodnie z moimi halogenami i nie wiem który to kabel!!!

> jak nie ten co zaznaczyłem to który???

Policz dobrze. Ten co zaznaczyłeś to nr 33.

może ten co zaznaczyłem na zielono??

> może ten co zaznaczyłem na zielono??

Policz dobrze jeszcze raz. Ten co zaznaczyłeś to nr 39.

(popatrz na fotkę załączoną przez lelka kilka postów wyżej)

teraz zaznaczyłem na zółto !!!!!to pin 36 od halogenów???

To pin 36, ale czy od halogenów... Schemat złącza X4 X6 to chyba najmniej wiarygodna rzecz w Oplu Choć jest spore prawdopodobieństwo, że tym razem schemat zgadza się z rzeczywistością, biorąc pod uwagę grubość pinu. Ale jaki masz problem sprawdzić? Podłącz do pinu we wtyczce miernik/żaróweczkę i włącz halogeny. Jeśli miernik pokaże napięcie - trafiłeś. Tylko we wtyczce a nie w gnieździe z foty.

Pozdroofka

jak we wtyczce?o czym ty mówisz?ja mam taki problem że nie wiem który to kabel wychodzi do halogenów,wyczytałem że jest to pin 36,ale ni jak moge go zlokalizować w tym złączu?ale o jakiej wtyczce mówisz?złącze x6 rozkłada się na pół,czyli kable wchodzą od przodu złącza i wychodzą od tyłu gdzieś w instalacje auta i ja mam właśnie taki problem

we wtyczce?czyli mam rozpiąć to złącze i do wtyczki(do pinu 36) podepnę miernik i jeżeli to jest szukany pin to pokaże się w nim napięcie?nawet jeżeli wtyczka będzie wypięta z gniazda??

> we wtyczce?czyli mam rozpiąć to złącze i do wtyczki(do pinu 36) podepnę miernik i jeżeli to jest

> szukany pin to pokaże się w nim napięcie?

Nawet nie musisz wypinać wtyczki. Odlicz od góry piąty przewód (powinien być czarny) w środkowym rzędzie i tam zapodaj "+" miernika (albo przewód żarówki). Tylko staraj się dotknąć metalu konektora Drugi przewód oczywiście do masy. Jeżeli po włączeniu halogenów pojawi się tam napięcie - zlokalizowałeś poprawnie.

> nawet jeżeli wtyczka będzie wypięta z gniazda??

A czemu nie? Instalacja od plusa, przez wyłącznik i przekaźnik dochodzi właśnie do wtyczki. Czyli nawet po wypięciu jej z gniazda pojawi się napięcie. Natomiast to co na focie, czyli gniazdo prowadzi do halogenów, czyli gdybyś zapodał napięcie do pinu 36 (zaznaczyłeś na żółto), to zapalą się halogeny.

serdecznie podziękował za info,jutro po robocie sprawdze sobie te kabelki,a juz myślałem że jakiś elektryk musi mi tam zajrzeć aby te halogenki mi świeciły

> aby te halogenki mi świeciły

A na czym polega problem?

> ... czyli gdybyś zapodał napięcie do pinu 36 (zaznaczyłeś na żółto), to

> zapalą się halogeny.

No .... Ale przed podaniem tego napięcia upewniłbym się najpierw

czy na końcu są halogeny.

problem polega na tym że mam halogeny,przekaznik siedzi bezpiecznik nr 17,brakowało tylko połączenia kabla ze złącza x6(pin 36) z "+" halogenów,

> problem polega na tym że mam halogeny,przekaznik siedzi bezpiecznik nr 17,brakowało tylko

> połączenia kabla ze złącza x6(pin 36) z "+" halogenów,

Jeżeli są lampy i dochodzą do nich kable to znaczy, że ta część

instalacji (lampy - złącze x6) jest w samochodzie.

Jeżeli jest bezpieczni nr 17, włącznik świateł i ich przekaźnik

to znaczy, że ta część instalacji ("+" - złącze x6) też jest w

samochodzie (obecność jednej wiązki nie oznacza, że druga też

jest). Jeżeli zatem halogeny nie świecą, to miernik w rękę

i szukaj niesprawności (może być wszędzie). Czy zaczniesz od "+"

czy od masy - nie ma znaczenia. Ważna tylko systematyka

i konsekwencja. Powodzenia.

(nie zapomnij poinformować o sukcesie)

koledzy pełen sukces halogenki śweicą ,dzięki za pomoc,jakby ktoś miał problem z podłączeniem halogenków to chętnie pomogę

temat zamykamy

> koledzy pełen sukces halogenki śweicą

ALE DLACZEGO NIE ŚWIECIŁY ??????????

> ALE DLACZEGO NIE ŚWIECIŁY ??????????

rocco74:

Quote:

---

brakowało tylko połączenia kabla ze złącza x6(pin 36) z "+" halogenów,

---

Pozdroofka

> brakowało tylko połączenia kabla ze złącza x6(pin 36) z "+" halogenów,

Ale co to znaczy.

Jest wiązka - czy jej nie ma?

Jak nie ma - to skąd się wzięły lampy?

Jak jest - to gdzie był problem?

itd.
