Widzialem kiedy juz dawno dawno temu ,jak ktos mial zrobiony obrotomierz w tablicy zegarow gdzie diody byly wokol predkosciomierza a zastosowany byl tal obrotomierz od duzego fiata chyba Wiecie kto taki ma Albo na jakiej stronie ta fotka sie znajduje

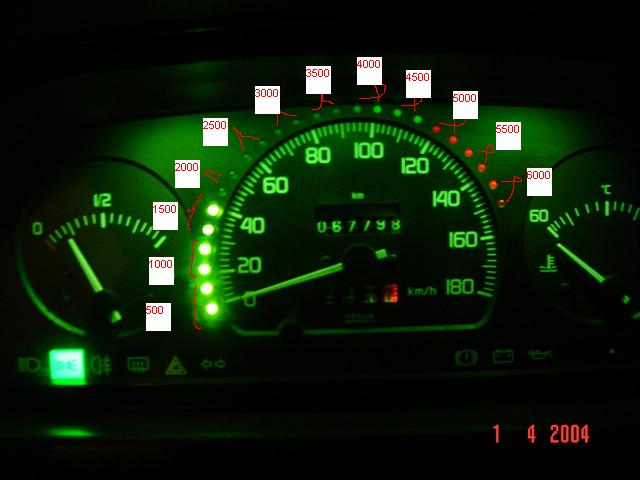

> Widzialem kiedy juz dawno dawno temu ,jak ktos mial zrobiony

> obrotomierz w tablicy zegarow gdzie diody byly wokol

> predkosciomierza a zastosowany byl tal obrotomierz od duzego

> fiata chyba Wiecie kto taki ma Albo na jakiej stronie ta

> fotka sie znajduje

nikt mojego dzieła nie pamieta

był z dużego fiata i miał dwa razy wiecej diod

teraz ma go lub miał kolega Baku

> nikt mojego dzieła nie pamieta

Ja pamietam, zrob mi taki!!

> Ja pamietam, zrob mi taki!!

jak pamietasz to co nie piszesz ze moje dzieło

to kilka dni robiłem

a obrotek trzeba kupić jeszcze diodowy

> jak pamietasz to co nie piszesz ze moje dzieło

> to kilka dni robiłem

> a obrotek trzeba kupić jeszcze diodowy

bo dopiero teraz zobaczylem watek

kiedys mi dawales opis jak to zrobic ale jush nie mam. Moze przeslalbys mi dokladny opis i co mam kupic to moze uda mi sie zrobic samemu

EDIT:to dawaj na maila [email protected]

> a obrotek trzeba kupić jeszcze diodowy

A co ty poprostu prowadziłeś nowe diody z gotowego obrotka ??

ZAJEDWABISTY !! Ja tez poprosze manuala na meila [email protected]

chetnie obejrzal bym i ja jak zmagaja sie inni z obrotkiem...

moze jak juz bedzie manual to na stronke z nim... miech inni korzystaja.

Kris74 to jak z tym manualem??

> Kris74 to jak z tym manualem??

tesz bym się chciał załapać na małe co-nie-co

słuchaj słono ci zapłace jak mi zrobisz taki obrotomierz ! ! !

eee nooo.... zajeb...sty pomysl... dawaj manuala a nie tzn info co jest w srodku....

> A co ty poprostu prowadziłeś nowe diody z gotowego obrotka ??

dokładnie

z układu wylutowałem diody,w miejsce nich wlutowałem kabelki i nowe mniejsze diody na płytce drukowanej wokoło predkosciomierza

> bo dopiero teraz zobaczylem watek

> kiedys mi dawales opis jak to zrobic ale jush nie mam. Moze

> przeslalbys mi dokladny opis i co mam kupic to moze uda mi sie

> zrobic samemu

> EDIT:to dawaj na maila [email protected]

obrotek diodowy

nowe diody w podwójnej ilości

płytka drukowana wielkosci predkosciomierza

Inwestujcie w deche SX jest ładniejsza i lepsza

> chetnie obejrzal bym i ja jak zmagaja sie inni z obrotkiem...

> moze jak juz bedzie manual to na stronke z nim... miech inni

> korzystaja.

z manuala kredfki bo robiłem to ze trzy lata temu

pamietam to co napisałem już, a fotek nie mam z tego okresu, z fazy produkcji

> dokładnie

> z układu wylutowałem diody,w miejsce nich wlutowałem kabelki i nowe

> mniejsze diody na płytce drukowanej wokoło predkosciomierza

No to jak będzie czas na zabawet to pokombinuje, obrotek diodowy leży i się kurzy gdzieś na półce

> No to jak będzie czas na zabawet to pokombinuje, obrotek diodowy leży

> i się kurzy gdzieś na półce

jak mozesz to wykombinuj...

a tak mnie wlasnie naszlo... z racji ze troszke bawie sie elektronika wydaje mi sie ze nie bylo by bardzo trudne zrobienie obrotka z dosc duza dokladnoscia z wyswietlaczem LED (mowie oczywiscie o wyswietlaczu ktory wyswietlal by wartosc cyferkowa) lub nawet LCD (tutaj troche wiecej zabawy ale wciaz by sie dano) mozna by co zamontowac w "biednej desce " (ja mam taka - z autkiem) POD predkosciomierzem... generalnie byli by chetni na taki pomysl? bo jak tak to moglbym poszukac materialy i np. zaprojektowac prosty ukladzik... aha jeszcze jedno, czujnik podlacza sie pod cewke, rozumiem wiec ze ilosc obrotow uzyskuje sie dzielac wartosc z czujnika przez 4, tak?

poka zdjecie, ja bym byl chetny byle nie bylo drogo

z cyferkami tez byloby niezle

> aha jeszcze jedno, czujnik podlacza sie pod cewke, rozumiem wiec ze ilosc obrotow uzyskuje sie dzielac wartosc z czujnika przez 4, tak?

a tego to nie wiem

> poka zdjecie, ja bym byl chetny byle nie bylo drogo

> z cyferkami tez byloby niezle

> a tego to nie wiem

jakie zdjecie?

ja mowie ze przed chwila taki pomysl mi wpadl do lba a nie ze zrobilem

jednak teraz jak tak mysle wydaje mi sie to to coraz fajniejsze

> a tak mnie wlasnie naszlo... z racji ze troszke bawie sie elektronika

> wydaje mi sie ze nie bylo by bardzo trudne zrobienie obrotka z

> dosc duza dokladnoscia z wyswietlaczem LED (mowie oczywiscie o

> wyswietlaczu ktory wyswietlal by wartosc cyferkowa) lub nawet

> LCD (tutaj troche wiecej zabawy ale wciaz by sie dano) mozna by

> co zamontowac w "biednej desce " (ja mam taka - z autkiem) POD

> predkosciomierzem... generalnie byli by chetni na taki pomysl?

> bo jak tak to moglbym poszukac materialy i np. zaprojektowac

> prosty ukladzik... aha jeszcze jedno, czujnik podlacza sie pod

> cewke, rozumiem wiec ze ilosc obrotow uzyskuje sie dzielac

> wartosc z czujnika przez 4, tak?

Zadna filozofia dzisaj wiecej roboty z wyswietlaczami 7seg niz z LCD, albo rzezba na uniwersalnej albo zrobic nowa plytke i oddac do wykonania. Do sterowania LCD potrzeba raptem 7 albo 8 linii, kwestia tego, ze 2x16 znakow ma max cyfre o wysokosci 9,5mm.

Sam robie tego typu uklady wszystko jest cyfrowe (bardzo duza dokladnosc) ale do takiego "wskaznika" mogloby to byc nawet analogowe to widze to tak -> wejscie z cewki, jakis uklad formujacy impulsy dalej uklad calkujacy i do tego podpinasz 2x lm3914 w trybie bar... masz 20 ledow na wyjsciu... se to skalujesz jak Ci sie podoba, jesli znasz sie na elektronice nie powinno Ci sprawic problemu zbudowanie takiego ukladu, nawet moglbys zastowac jakis uklad zmieniajacy czestotliwosc na napiecie. Uklad nie bedzie super precyzyjny ale do roli wskaznika w zupelnosci wystarczy.

Co do dzielenia to nie przez 4 a przez dwa jesli masz uklad rozdzielaczowy (silniki sa 4 suwowe -> 4 cyl ma dwa zaplony na obrot) i wcale nie dzielisz jesli masz uklad dwie podwojne cewki oczywiscie wyjdzie Ci wartosc w Hz ...aby uzysac rpm musisz to przemnozyc przez 60.

Ja mam takie "gotowe moduly"

to akurat jest fota prototypu , wykorzystuje je jako uniwersalny wyswietlacz - woltomierz, czestotliwoscimierz, wskaznik temperatury , licznik itp - czego dusza zapragnie (do sterowania tymi 4 cyframi jest calkiem potezny mikroprocek, takze rozne sa mozliwosci jego pracy) jednak sa to stosunkowo niewielkie wyswietlacze 13mm cyfra, spokojnie moglby robic za obrotomierz.

Obecnie pracuje nad calym modulem licznika do auta, w jego sklad wchodza

predkosciomierz 3 cyfry wysokosc 25mm lub 38mm ( to juz przegina powazna jesli chodzi o wielkosc predkoscimierza) + wyswietlacz dystansu dziennego / calkowitego na LCD z podswietleniem 2x8znakow + obrotek na bargraph'ach lub poprostu 3 lampki "shiftlightowe"... lub 4 cyfry mozliwe, ze zrobie to modulowo... i bedzie mozna dobierac kombinacje.

Oto przyklad takiego LCD tutaj akurat 2x16 znakow... i z tym tak samo nie ma problemu aby zrobic obrotek... tylko lepszy bylby 2x8 znakow u gory wyswietlac np '2500 RPM'

a na dolnej lini zrobic bargrapha, mysle, ze chodziloby to bardzo przyjemnie.

a sorry zle doczytalem

generalnie to bawie sie troche elektronika jesli byli by jacys chetni tutaj to po zrobieniu prototypu mozna by sie pokusic o zaprojektowanie i zrobienie specjalne plytki (mam swoich od tego ) bardziej sklanial bym sie ku wyswietlaczowie LED z powodu odpornosci na rozne temperatry... w lecie LCD moglby sie robic caly czarny a w zimie pieknie by smuzyl przy jakiejs ujemnej temp, a wiadomo tak momentalnie temp na sie w uniakach nie podnosi, jesli chodzi jeszcze o szczegoly to w LED konieczna jest jakas regulacja jasnosci swiecenia... pomysle, pobawie sie zasiegne dokladniej wiedzy

> generalnie to bawie sie troche elektronika jesli byli by jacys

> chetni tutaj to po zrobieniu prototypu mozna by sie pokusic o

> zaprojektowanie i zrobienie specjalne plytki (mam swoich od tego)

chetnych napewno bedzie , ja napewno jestem chetny(jak cos potrzne bedzie to daj znac).tylko do takiego obrotka co mial KRIS trzebaby wiedziec czy przyzwyczaic sie jakie sa obroty na poszczegolnych diodach

> chetnych napewno bedzie , ja napewno jestem chetny(jak cos potrzne

> bedzie to daj znac).tylko do takiego obrotka co mial KRIS

> trzebaby wiedziec czy przyzwyczaic sie jakie sa obroty na

> poszczegolnych diodach

przyzwyczaisz się po tygodniu (na prętkościomierzu też nie czytasz przecież cyferek tylko patrzysz gdzie wskazówka "leży") analogi są lepsze jeśli chodzi o "intuicyjność" (vide zegarki na których jest tylko dwunastka)

> generalnie to bawie sie troche elektronika jesli byli by jacys

> chetni tutaj to po zrobieniu prototypu mozna by sie pokusic o

> zaprojektowanie i zrobienie specjalne plytki (mam swoich od tego

> ) bardziej sklanial bym sie ku wyswietlaczowie LED z powodu

> odpornosci na rozne temperatry... w lecie LCD moglby sie robic

> caly czarny a w zimie pieknie by smuzyl przy jakiejs ujemnej

> temp, a wiadomo tak momentalnie temp na sie w uniakach nie

> podnosi, jesli chodzi jeszcze o szczegoly to w LED konieczna

> jest jakas regulacja jasnosci swiecenia... pomysle, pobawie sie

> zasiegne dokladniej wiedzy

Bawie sie takimi LCD w roznych warunkach i jak jest zimno poprostu sie "wolniej" zapalaja... smug nie widze ( w sumie nie ma jak ) ...ale to juz musi byc fest zimno, co do ciemnienia to nie wiem jak bardzo bys to musial nagrzac... to mi sie jeszcze nie zdarzylo, mozliwe, ze jakbys zostawil taki wyswietlacz centralnie na sloncu to moze sciemniec.

Regulacje na 7seg mozna zrobic bardzo prosto jesli sterujesz mikroprockiem poprostu na krocej zapalasz wyswietlacz (i tak musisz multiplexowac, w zasadzie to takie TDMA wiec poprostu bys zmienial ilosc szczelin czasowych, aby wypelnienie sygnalu bylo mniejsze) jesli chcesz robic to "niezalezne" - analogowo musialbys miec regulacje napiecia podawanego na wyswietlacze i tez mozesz w ten sposob prosto sterowac nawet mozesz jakis fotorezystor dolozyc, aby sie same regulowaly zaleznie od intensywnosci oswietlenia. Ja raczej zawsze stosuje mikroprocki takze drugiej metody uzywalem raz, aby zobaczyc czy to bedzie dzialac... regulacja napiecia byla na wzmacniaczu operacyjnym.

Co do plytki, to zadna filozofia jest sporo firm co to wykona przeciez, i jesli plytka nie bedzie duza... a brac by wieksza ilosc to koszty nie beda straszne, za jednostronna biora cos kolo 15-20pln za dm2.

Ten moj modul 4 cyfry 7 seg zajmuje lacznie ponizej 0,4 dm2... wiec nie jest to kosmiczna kwota. Ja plytki projektuje w Protelu 2.0 , mozna by jeszcze uzyc Eagle ZTCW "do malych projektow" jest darmowy.

Takze mowie uklad generalnie bardzo prosty, trzeba by tylko okreslic wymagania.

- wielkosc wyswietlaczy

- dodatkowe funkcje (np po wylaczeniu zaplonu pokazuje przez 5 sek maksymalne obroty jakie byly, mozna tez uzyc wyswietlaczy dwukolorowych i zrobic taki redline, ze do np 6k wyswietla na zielono powyzej 6k wyswietla na czerwono, mozna zrobic automatyczne sciemnianie po wlaczeniu swiatel...)

- no i okreslic sposob wysterowania ukladu, czy robi sie to analogowo (spore ograniczenia) czy uklad jest wyposazony w mikroprocek i wszystko cyfrowo - wtedy jaki mikroprocek... itd swieta ida zabawy troche moze byc...

tez mam protela pobawie sie pobawie, bede pisal jak idzie

kurcze nie mam czasu zgłębić tej całej tajemnej wiedzy, z elektroniki jestem kiepski, ale bede musiał się doszkolić porządnie.

A co sądzisz o czymś takim:

żeby zrobić boost controler, mapsensor jakiś układ i elektrozawór.

No i taki układzik miałby polegać na tym żeby ustalić sobie ciśnienie jakimś pokrętłem, przyciskiem przy którym miałby się ten elektrozawór otwierać. Taki dwusegmentowy wyświetlacz, ustawiało by się ciśnienie w zakrsie np. 0.1 - 2.0 bary co 0.1 .

To by byla świetna rzecz, dla kogoś kto się na tym zna pewnie prosta.

Ile coś takiego mogło by kosztować ?

A najlepiej to full wyświetlacz ciekłokrystaliczny ustawianie ciśnienia w zależności od obrotów ....

> A co sądzisz o czymś takim:

> żeby zrobić boost controler, mapsensor jakiś układ i elektrozawór.

> No i taki układzik miałby polegać na tym żeby ustalić sobie ciśnienie

> jakimś pokrętłem, przyciskiem przy którym miałby się ten

> elektrozawór otwierać. Taki dwusegmentowy wyświetlacz,

> ustawiało by się ciśnienie w zakrsie np. 0.1 - 2.0 bary co 0.1

> .

> To by byla świetna rzecz, dla kogoś kto się na tym zna pewnie prosta.

> Ile coś takiego mogło by kosztować ?

> A najlepiej to full wyświetlacz ciekłokrystaliczny ustawianie

> ciśnienia w zależności od obrotów ....

Kiedys mnie ktos o cos takiego pytal... z tego co pamietam jakies jaja byly ze wzgledu na spora bezwladnosc ukladu dolotowego... ale nie pamietam jak to sie dokladnie skonczylo. W kazdym razie uklad na zasadzie "za duzo otworz - za malo zamknij" nie bedzie chyba optymalnie pracowal (beda spore oscylacje cisnienia) tu by chyba trzeba juz jakas mape wpisac i tak jak wszedzie PWM'em sterowac.

Sam uklad nie jest przesadnie skomplikowany, aczkolwiek sporo kasy beda same czujniki/zawory kosztowac i jesli mialby to byc produkcja "jednostokowa" to robocizna tez wyjdzie calkiem spora, mowimy o wariancie prostym... czyli + / - ustawiamy cisnienie i on je trzyma (dokladnie nie pozwala przekraczac)

...jesli mialoby to byc cisnienie w funkcji obrotow to odrazu odsylam do smt6... i do niego poprostu dorobic jakis wskaznik ZTCP to SMT6 moze pracowac jako boostcontroller, a jesli nie to mozna je do tego przystosowac... generalnie proponuje zaadoptowac jakies gotowe rozwiazanie... zrobic takie cos mozna, tylko to jest tak projekt ukladu -> wykonanie protytpu -> testy -> ( i tu zaleznie czy nam sie udalo czy nie powtarzamy kroki lub nie) do tego mapa by musialbyc jakos programowalna... wpisywanie charakterystyki przez jakis prosty interfejs (4 guziki + lcd) stosunkowo proste ale czasochlonne, lepiej byloby zrobic programowane z PCta ...i tu znowu napisac program dostosowac elektronike do komunikacji z PC... itd...

Nie ma sensu wywazac otwartych drzwi... IMHO... zwlaszcza, ze koszt takiego "prostego" takze bedzie nie maly w przypadku jednostkowej produkcji.

> zabawy troche moze byc...

Dzisaj w ramach odpoczynku taka mala propozycja.

Predkosciomierz 3 cyfry 25mm wysokosci do tego

wersja lewa "normalna" aby zachowac standardowa funkcjonalosc ponizej predkosci jest LCD z 2x8 znakow dystans calkowity i dystans dzienny. U gory 3 diody 10mm "shiftlighty" lub "speedlighty" lub kombinacja... lewa wersja z obrotkiem do okola na diodach. jeszcze myslalem nad tym, aby zrobic obrotek tez na 7segmentowych wyswietlaczach - 4 sztuki powiedzmy 13mm wysokosci cyfry... i go dac nad predkosciomierzem... ale to moze nie dzis.

Nie wiem czy taka kombinacja wyswietlaczy LED z wskazowkami od paliwa i temp bedzie dobrze wygladac. Czy czasem nie lepszy efekt bylby gdyby wyrzezbic cala deche na diodach/lcd.

Na 100% bede robil to co jest z prawej bo takie mam zlecenie... czyli predkosc + obroty na diodach.

Calosc bedzie schowana za ciemna plexa i tylko wyswietlacze i diody beda przeswiecac

> Zadna filozofia dzisaj wiecej roboty z wyswietlaczami 7seg niz z LCD,

> albo rzezba na uniwersalnej albo zrobic nowa plytke i oddac do

> wykonania. Do sterowania LCD potrzeba raptem 7 albo 8 linii,

> kwestia tego, ze 2x16 znakow ma max cyfre o wysokosci 9,5mm.

> Sam robie tego typu uklady wszystko jest cyfrowe (bardzo duza

> dokladnosc) ale do takiego "wskaznika" mogloby to byc nawet

> analogowe to widze to tak -Co do dzielenia to nie przez 4 a

> przez dwa jesli masz uklad rozdzielaczowy (silniki sa 4 suwowe -

> Ja mam takie "gotowe moduly"

> to akurat jest fota prototypu , wykorzystuje je jako uniwersalny

> wyswietlacz - woltomierz, czestotliwoscimierz, wskaznik

> temperatury , licznik itp - czego dusza zapragnie (do sterowania

> tymi 4 cyframi jest calkiem potezny mikroprocek, takze rozne sa

> mozliwosci jego pracy) jednak sa to stosunkowo niewielkie

> wyswietlacze 13mm cyfra, spokojnie moglby robic za obrotomierz.

> Obecnie pracuje nad calym modulem licznika do auta, w jego sklad

> wchodza

> predkosciomierz 3 cyfry wysokosc 25mm lub 38mm ( to juz przegina

> powazna jesli chodzi o wielkosc predkoscimierza) + wyswietlacz

> dystansu dziennego / calkowitego na LCD z podswietleniem

> 2x8znakow + obrotek na bargraph'ach lub poprostu 3 lampki

> "shiftlightowe"... lub 4 cyfry mozliwe, ze zrobie to modulowo...

> i bedzie mozna dobierac kombinacje.

> Oto przyklad takiego LCD tutaj akurat 2x16 znakow... i z tym tak samo

> nie ma problemu aby zrobic obrotek... tylko lepszy bylby 2x8

> znakow u gory wyswietlac np '2500 RPM'

> a na dolnej lini zrobic bargrapha, mysle, ze chodziloby to bardzo

> przyjemnie.

Witam!

W elektronice praktycznej jest cos takiego co ty robisz! Na lcd !! Niepamietam ktory numer ale chyba cos kolo wakacyjnych! Polecam
