Mam ja starą terenówkę (25 letnia Frontera), chcę do niej (na kangurze z przodu) podłączyć dodatkowe oświetlenie dalekosiężne. Bez dodatkowych przełączników - zamysł jest taki, żeby reflektory dalekosiężne obsługiwać przełącznikiem świateł drogowych - włączam długie - reflektory się zapalają, wyłączam długie, reflektory gasną.

Jestem zupełnym szczypiorkiem w dziedzinie elektryki ale wymyśliłem sobie takie coś:

- minus reflektorów dalekosiężnych prowadzę do jakiegoś elementu karoserii.

- plus lewego reflektora prowadzę do plusa prawego i łącze je ze sobą

- następnie połączony plus idzie do przekaźnika.

- do przekaźnika podłączam plus świateł drogowych i plus z akumulatora

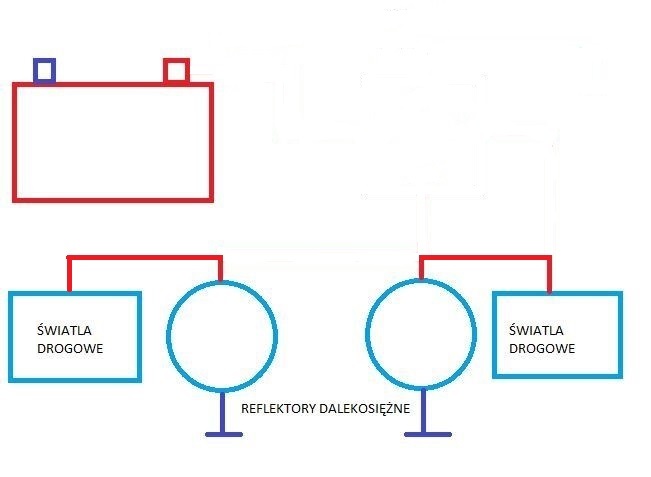

Rysunek poniżej.

I teraz pojawiają się pytania:

- jaka grubość kabli? 2mm?

- czy przekaźnik w ogóle jest konieczny? Może wystarczy plus dalekosiężnych połączyć bezpośrednio z plusem świateł drogowych bez ciągnięcia wiązek z akumulatora i przekaźnika?

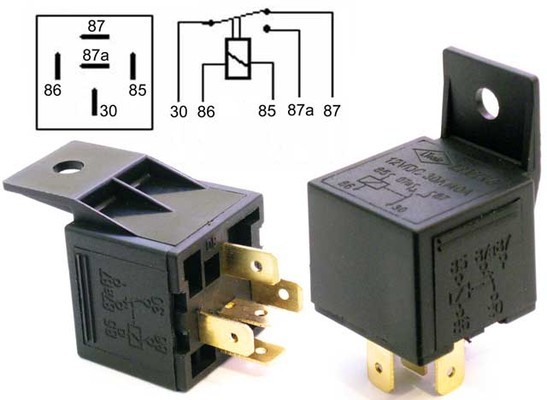

- jeżeli jednak przekaźnik będzie potrzebny, to są na nim jakieś oznaczenia: 30 / 85 / 86 / 87. Jakie kabelki do jakiej nóżki przekaźnika podłączyć?



Z góry dzięki za podpowiedzi

22 minuty temu, tomirek napisał:

- czy przekaźnik w ogóle jest konieczny? Może wystarczy plus dalekosiężnych połączyć bezpośrednio z plusem świateł drogowych bez ciągnięcia wiązek z akumulatora i przekaźnika?





miałem tak "na krótko" w dostawczaku, pewnie kwestia jakie żarówki tam wsadzisz (u mnie było 2x55w - oryginalne + dalekosiężne)



Żarówki to 2x55W H3

2 minuty temu, tomirek napisał:

Żarówki to 2x55W H3

Czyli masz dodatkowe 10A obciążenia. Zobacz na jaki prąd znamionowy jest przekaźnik od świateł drogowych. Jeśli ma duży zapas to powinno wystarczyć. Najwyżej kable będą się lekko grzać bo będzie dwukrotnie większy prąd płynął.

Na dobrą sprawę przy wykorzystaniu istniejącej instalacji od drogowych należałoby kable wymienić na grubsze lub równolegle poprowadzić drugie. W skrajnych przypadkach grzanie kabli może nawet grozić pożarem.



podjedź do mnie to Ci to podłącze

4 minuty temu, szyman napisał:

podjedź do mnie to Ci to podłącze



O! Zajefajnie To szczegóły na priva

3 godziny temu, tomirek napisał:

wymyśliłem sobie takie coś:

- minus reflektorów dalekosiężnych prowadzę do jakiegoś elementu karoserii.

- plus lewego reflektora prowadzę do plusa prawego i łącze je ze sobą

- następnie połączony plus idzie do przekaźnika.

- do przekaźnika podłączam plus świateł drogowych i plus z akumulatora

Rysunek poniżej.

I teraz pojawiają się pytania:

- czy przekaźnik w ogóle jest konieczny? Może wystarczy plus dalekosiężnych połączyć bezpośrednio z plusem świateł drogowych bez ciągnięcia wiązek z akumulatora i przekaźnika?

- jeżeli jednak przekaźnik będzie potrzebny, to są na nim jakieś oznaczenia: 30 / 85 / 86 / 87. Jakie kabelki do jakiej nóżki przekaźnika podłączyć?



Masa dalekosiężnych może być, byle była pewna pod względem elektrycznym.

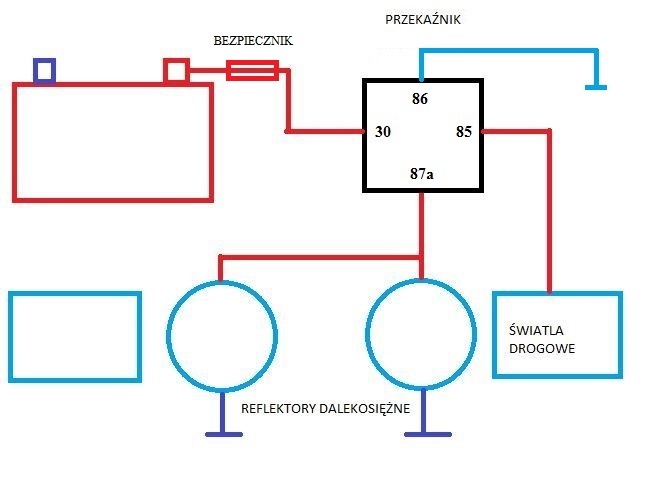

Jeśli chcesz dodatkowe lampy zasilać prosto z aku, to możesz do sterowania nimi wykorzystać napięcie z fabrycznych drogowych, ale dobrą praktyką było by dołożyć im po bezpieczniku (lub chociaż jeden wspólny) - rysunek, czy też może raczej schemat nr 1

Można by też przyłączyć się równolegle do fabrycznych drogowych, ale wtedy może być zbyt cienki przewód, o czym wspominał kolega Joki i wtedy - jeśli masz przekaźniki do drogowych - dodatkowy raczej nie będzie potrzebny - schemat nr 2

Zanim połączysz równolegle dodatkowe reflektory, sprawdź, jak jest realizowane to fabrycznie: na pewno będziesz miał osobne bezpieczniki dla lewego i prawego reflektora (możesz mieć jeden lna oba włókna ub dwa - na każde włókno osobno (masz tam fabrycznie H4? ) i tak samo możesz mieć dla drogowych jeden lub dwa przekaźniki albo też nie mieć ich wcale

A teraz nie zawracaj sobie głowy schematami, tylko umów się z kolegą Szyman







21 godzin temu, romano11 napisał:



Masa dalekosiężnych może być, byle była pewna pod względem elektrycznym.

Jeśli chcesz dodatkowe lampy zasilać prosto z aku, to możesz do sterowania nimi wykorzystać napięcie z fabrycznych drogowych, ale dobrą praktyką było by dołożyć im po bezpieczniku (lub chociaż jeden wspólny) - rysunek, czy też może raczej schemat nr 1

Można by też przyłączyć się równolegle do fabrycznych drogowych, ale wtedy może być zbyt cienki przewód, o czym wspominał kolega Joki i wtedy - jeśli masz przekaźniki do drogowych - dodatkowy raczej nie będzie potrzebny - schemat nr 2

Zanim połączysz równolegle dodatkowe reflektory, sprawdź, jak jest realizowane to fabrycznie: na pewno będziesz miał osobne bezpieczniki dla lewego i prawego reflektora (możesz mieć jeden lna oba włókna ub dwa - na każde włókno osobno (masz tam fabrycznie H4? ) i tak samo możesz mieć dla drogowych jeden lub dwa przekaźniki albo też nie mieć ich wcale

A teraz nie zawracaj sobie głowy schematami, tylko umów się z kolegą Szyman
