Witam Wiem ze ten temat był juz kiedys na forum,ale postanowilem napisac. Zaczne z innej beczki niz w temacie.A wiec wymienialem dzis w mojej eFce żaróweczki podswietlenia konsoli srodkowej,i przy okazji postanowłem wymienic tez ta żarówke w schowku gdyz wczesniej nie swieciła.Sprawdzajac voltomierzem czy mam prad przy lampce schowka zrobiłem niechcacy zwarcie (robilem to pierwszy raz i na właczonym zapłonie ).Bezpiecznik sie przepalił wiec wymienilem, i od tej pory wskaznik nie pokazuje mi ile mam paliwa w zbiorniku.Czy od takiego zwarcia mogł nawalic czujnik poziomu paliwa??Auto pali normalnie pompka paliwa pracuje bo ja słychac.

Wielkie dzieki wszystkim za porady i super foty.Sprawdze wszystko o czym pisaliscie i dam znac.Pozdrawiam i Wszystkiego dobrego w Nowym Roku 2008

____________________

Astra F 92 HB C14NZ

Pierwsze pytanie: czy działa reszta kontrolek? Np. kontrolka oleju?

Pytanie drugie: czy działa wskaźnik temperatury?

Pozdroofka

> Pierwsze pytanie: czy działa reszta kontrolek? Np. kontrolka oleju?

> Pytanie drugie: czy działa wskaźnik temperatury?

> Pozdroofka

Reszta kontrolek działa normalnie,reczny check engine,olej,aku.Po uruchomieniu silnika wszystkie gasna co do wskaznika temperatury dzis nigdzie nie jezdzilem a troche czasu potzreba zeby silnik sie zagrzał.jesli temperature pokaze jak trzeba to co moze byc nie tak??Czujnik poziomu benzyny??

> Reszta kontrolek działa normalnie,reczny check engine,olej,aku.Po

> uruchomieniu silnika wszystkie gasna

Czyli bezpiecznik F7 jest OK.

> co do wskaznika temperatury

> dzis nigdzie nie jezdzilem a troche czasu potzreba zeby silnik

> sie zagrzał.jesli temperature pokaze jak trzeba to co moze byc

> nie tak??Czujnik poziomu benzyny??

Jeżeli wskaźnik temperatury nie drgnie to znaczy, że upaliłeś stabilizator napięcia w zegarach.

Dla pewności, sprawdź jeszcze bezpiecznik F20 (zresztą wszystkie sprawdź bo to co na schemacie często nijak się ma do rzeczywistości )

Pozdroofka

> Jeżeli wskaźnik temperatury nie drgnie to znaczy, że upaliłeś

> stabilizator napięcia w zegarach.

OK.Dzieki lelek.Sprawdze jeszcze raz bezpieczniki.A jesli jednak ta wskazowka nie drgnie od temperatury to gdzie mam szukac tego stabilizatora napiecia???

> gdzie mam szukac tego

> stabilizatora napiecia???

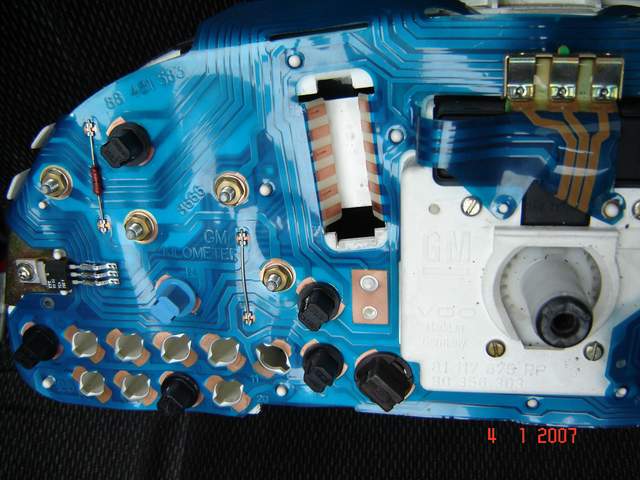

to ten trójnóżkowy element po lewej stronie na fotce:

> to gdzie mam szukac tego

> stabilizatora napiecia???

O tu gdzie pokazuje strzałka:

Gdyby to naprawdę była jego wina to będziesz musiał poczytać stare posty, bo są dwa rodzaje: 10V i 12V. Sprawa wiele razy rostrząsana na forum

Pozdroofka

> Pytanie drugie: czy działa wskaźnik temperatury?

sebek 29 rozgrzej silnik i upewnij sie czy wskazania temp. nie odbiegaja od normy .to wazne bo czujnik paliwa i temp. sa zasilane nap. stabilizowanym .w przypadku uszkodzenia stabilizatora wskazania obu czujnikow beda bledne

> sebek 29 rozgrzej silnik i upewnij sie czy wskazania temp. nie

> odbiegaja od normy .to wazne bo czujnik paliwa i temp. sa

> zasilane nap. stabilizowanym .w przypadku uszkodzenia

> stabilizatora wskazania obu czujnikow beda bledne

A o czym my tu od godziny mówimy?

> A o czym my tu od godziny mówimy?

lelek przepraszam sprzet mi nie pokazywal wiadomosci po 18.50

> to ten trójnóżkowy element po lewej stronie na fotce:

Azja przed Lelkiem !!!!

To trza oblać

> Czyli bezpiecznik F7 jest OK.

> Jeżeli wskaźnik temperatury nie drgnie to znaczy, że upaliłeś

> stabilizator napięcia w zegarach.

> Dla pewności, sprawdź jeszcze bezpiecznik F20 (zresztą wszystkie

> sprawdź bo to co na schemacie często nijak się ma do

> rzeczywistości )

> Pozdroofka

Tak jak napisałes lelek, stabilizator napiecia mam do wymiany.Nie pokazuje temperatury i paliwa.Jutro zabieram sie za to.Dzieki. Pozdrawiam

> Tak jak napisałes lelek, stabilizator napiecia mam do wymiany.Nie

> pokazuje temperatury i paliwa.Jutro zabieram sie za to.Dzieki.

Zajrzyj do archiwum, wiele było o stabilizatorze. Najważniejsze info:

1. monotwane były w dwa rodzaje: 10V i 12V. Sprawdź jaki masz u siebie

2. zamienniki to LM7810 i LM7812 - cena ok. 2 zł, UWAGA: mają odwrotnie wyprowadzone nóżki niż oryginał i trzeba montować odwrotnie

3. Oryginał to TCA700Y - cena z kosmosu.

Pozdroofka

> 3. Oryginał to TCA700Y - cena z kosmosu.

> Pozdroofka

tak na szybko tca700y

pozdro

> tak na szybko tca700y

Ooo... Czyżbym pomylił układy?

Pozdroofka

> Ooo... Czyżbym pomylił układy?

> Pozdroofka

chyba nie bo na elektrodzie rozpisuja o tym jako wlasnie stabilizator napiecia do zegarow na w ten przyklad

pozdro

> chyba nie bo na elektrodzie rozpisuja o tym jako wlasnie stabilizator

> napiecia do zegarow na w ten przyklad

Nie, nie... Miałem na mysli cenę układu, bo to że TCA700Y idzie do zegarów to na 100%. Zdaje się, że TCA700Y to nie oryginał a właśnie oryginał ma cenę z kosmosu.

Albo mi się coś pomieszało z tą ceną ...

Pozdroofka

> Nie, nie... Miałem na mysli cenę układu, bo to że TCA700Y idzie do

> zegarów to na 100%. Zdaje się, że TCA700Y to nie oryginał a

> właśnie oryginał ma cenę z kosmosu.

> Albo mi się coś pomieszało z tą ceną ...

> Pozdroofka

ceny tego układu są różne w zależności od sklepu - widziałem i po 50 PLN ; sztuczne zawyżanie cen nazywa się spekulacją i jeszcze naście lat temu było karane

> Albo mi się coś pomieszało z tą ceną ...

Nic Ci się nie pomieszało - cena oryginału od ok. 30 do 160 zł. Cena chora ale też układ jest specyficzny i troszkę różny od zamiennika 7810. Chodzi o minimalną różnicę napięcia pomiędzy wejściem a wyjściem układu - w TCA700Y wynosi ona ok. 1V a w zamienniku min. 2,5V ...

> Nic Ci się nie pomieszało - cena oryginału od ok. 30 do 160 zł. Cena

> chora ale też układ jest specyficzny i troszkę różny od

> zamiennika 7810. Chodzi o minimalną różnicę napięcia pomiędzy

> wejściem a wyjściem układu - w TCA700Y wynosi ona ok. 1V a w

> zamienniku min. 2,5V ...

czyli mam rozumiec ,ze producenci oznaczaja uklad jako "tca700y" ,a w rzczywistosci jest to zamiennik o innych parametrach ??

> czyli mam rozumiec ,ze producenci oznaczaja uklad jako "tca700y" ,a w

> rzczywistosci jest to zamiennik o innych parametrach ??

Nie, TCA700Y to oryginał a np. 7810 to zamiennik (ten gorszy)

> Zajrzyj do archiwum, wiele było o stabilizatorze. Najważniejsze info:

> 1. monotwane były w dwa rodzaje: 10V i 12V. Sprawdź jaki masz u

> siebie

> 2. zamienniki to LM7810 i LM7812 - cena ok. 2 zł, UWAGA: mają

> odwrotnie wyprowadzone nóżki niż oryginał i trzeba montować

> odwrotnie

> 3. Oryginał to TCA700Y - cena z kosmosu.

> Pozdroofka

Dzieki za porady w sprawie montazu stabilizatora.Zaraz jeszcze poszukam w szukajce o tym, i mam nadzieje ze jutro uda mi sie jeszcze to kupic. pozdrawiam

Wymieniłem stabilizatorek napiecia ale wskazówki nadal sie nie pdnosza.Probowalem na 12v i na 10V.Ten stabilizator napiecia ktory był zamontowany wyglada na dobry(nózki ma całe).Teraz juz nie wiem co jest nie tak.

> ____________________

> Astra F 92 HB C14NZ

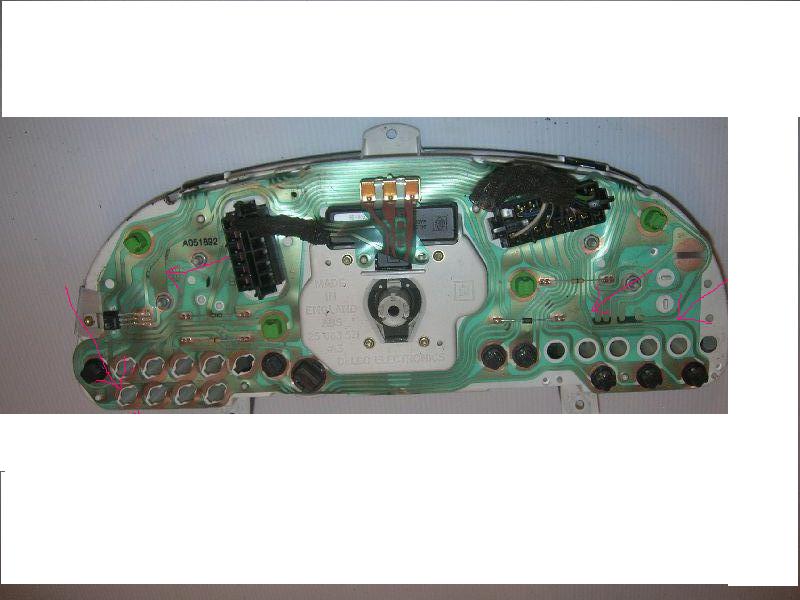

Pooglądaj ścieżki na folii w zegarach od stabilizatora do oby wskaźników. Może któraś się upaliła...

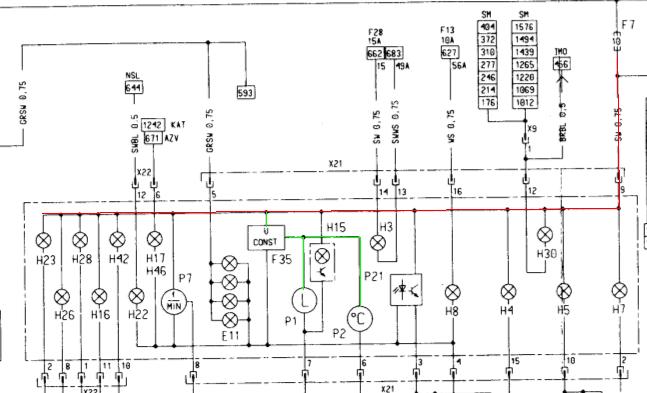

Rzuć okiem na schemat: kontrolki i stabilizator są zasilane z bezpiercznika F7 (czerwona linia). Skoro kontrolki działają to znaczy, że napięcie do folii dochodzi. Ze stabilizatora napiecie stabilizowane zasila oba wskaźniki (linia zielona).

Jesteś pewien, że dobrze zamontowałeś stabilizator? Jeżeli daleś zamiennik, to zgodnie z tym co pisalem wczoraj trzeba zamontować go odwrotnie: radiatorem do góry.

Pozdroofka

> Pooglądaj ścieżki na folii w zegarach od stabilizatora do oby

> wskaźników. Może któraś się upaliła...

> Rzuć okiem na schemat: kontrolki i stabilizator są zasilane z

> bezpiercznika F7 (czerwona linia). Skoro kontrolki działają to

> znaczy, że napięcie do folii dochodzi. Ze stabilizatora napiecie

> stabilizowane zasila oba wskaźniki (linia zielona).

> Jesteś pewien, że dobrze zamontowałeś stabilizator? Jeżeli daleś

> zamiennik, to zgodnie z tym co pisalem wczoraj trzeba zamontować

> go odwrotnie: radiatorem do góry.

> Pozdroofka

Ok sprawdze folie bo chyba to bedzie przyczyna.Stabilizator montowałem tak jak pisałes czyli odwrotnie i nic nie dało. A bezpieczniki wszystkie sa dobre.Dzis sprawdzałem.

A jesli któras sciezka na foli bedzie przepalona to co wtedy??

> Ok sprawdze folie bo chyba to bedzie przyczyna.Stabilizator

> montowałem tak jak pisałes czyli odwrotnie i nic nie dało. A

> bezpieczniki wszystkie sa dobre.Dzis sprawdzałem.

a jaki kupiles tca700.. czy zamiennik bo zdaje sie, ze odwrotne montownie tyczy sie tylko zamiennika sprawdziles jaki jest twoj zamiennik NPN czy PNP ?? a jest to wazne czasami przy zamiennikach nozki trzeba skrzyzowac podaj jaki model tranzystorka kupiles zanim zaczniesz rzezbic w folii

pozdro

> a jaki kupiles tca700.. czy zamiennik bo zdaje sie, ze odwrotne

> montownie tyczy sie tylko zamiennika sprawdziles jaki jest twoj

> zamiennik NPN czy PNP ?? a jest to wazne czasami przy

> zamiennikach nozki trzeba skrzyzowac podaj jaki model

> tranzystorka kupiles zanim zaczniesz rzezbic w folii

> pozdro

Nie pamietam teraz .Zostawiłem w aucie.Jutro wezme i napisze jakie sa symbole na zamienniku. Pozdro

> a jaki kupiles tca700.. czy zamiennik bo zdaje sie, ze odwrotne

> montownie tyczy sie tylko zamiennika sprawdziles jaki jest twoj

> zamiennik NPN czy PNP ?? a jest to wazne czasami przy

> zamiennikach nozki trzeba skrzyzowac podaj jaki model

> tranzystorka kupiles zanim zaczniesz rzezbic w folii

> pozdro

Przecież tu chodzi o stabilizator napięcia a nie o tranzystor. Podejrzewam, że sylwester już w pełni

Zresztą różnice w wyprowadzeniu nózek już były w tym wątku opisywane.

Pozdrawiam.

> Przecież tu chodzi o stabilizator napięcia a nie o tranzystor.

> Podejrzewam, że sylwester już w pełni

> Zresztą różnice w wyprowadzeniu nózek już były w tym wątku opisywane.

> Pozdrawiam.

dobrze a wiesz z czego skalda sie stabilizator ?? jest zbudowany z diod zalanych w obudowie, stabilizator jest wlasnie najprostszym konstrukcyjnie tranzystorem/polprzewodnikiem uwierz mi juz wiele razy spotkalem sie ze "stabilizatorami" ktorych nozki wejscia i wyjscia byly odwrotnie bo byly dedykowane do innego sprzetu a parametrami odpowiadaja oyginalowi dlatego sa znane jako "zmienniki" - to tak po krotce

pozdro

> jaki jest twoj zamiennik NPN czy PNP ??[..] podaj jaki model

> tranzystorka kupiles

Nie pij tyle....

W zamienniku zamienione są miejscami skrajne nózki w stosunku do oryginału: masa i napięcie wejściowe. W oryginale masa (1), wejściowe (3). Na obudowie powinno być opisane co jest co.

Poniższy schemat polączeń wewnetrznych odnosi się do zamiennika:

> ... sprawdziles jaki jest twoj

> zamiennik NPN czy PNP ??

A mógłbyś koledze prosto wyjaśnić jak w stablizatorze sprawdzić

jego typ??

> dobrze a wiesz z czego skalda sie stabilizator ?? jest zbudowany z

> diod zalanych w obudowie, stabilizator jest wlasnie najprostszym

> konstrukcyjnie tranzystorem/polprzewodnikiem uwierz mi juz wiele

> razy spotkalem sie ze "stabilizatorami" ktorych nozki wejscia i

> wyjscia byly odwrotnie bo byly dedykowane do innego sprzetu a

> parametrami odpowiadaja oyginalowi dlatego sa znane jako

> "zmienniki" - to tak po krotce

Generalnie wszystkie ukł. scalone to są odpowiednio połączone struktury diodowe - ale nie należy z tego wyciągać pochopnych wniosków. Z pojedyczych diod to tego nie zbudujesz.

Stabilizatory są o wiele bardziej skomplikowane niż Ci się wydaje. Generalnie trzynóżkowe są do stabilizacji ze wspólnym "minusem" - seria np. 78xx lub ze wspólnym "plusem" - seria np. 79xx. Reszta w notach aplikacyjnych układów ...

PS. Zgadzam się z LELKIEM - za wcześnie zacząłeś ( )

> dobrze a wiesz z czego skalda sie stabilizator ??

Ja wiem... ja wiem...

> jest zbudowany z

> diod zalanych w obudowie

> stabilizator jest wlasnie najprostszym

> konstrukcyjnie tranzystorem

No teraz to przegiąłeś... Najprostrzy tranzystor to trzy kawałki półprzewodnika (bez wnikania które n a które p) a więc dwa złącza.

I jak taki tranzystor ma stabilizować napięcie? Sam z siebie? Musi być jakieś wewnętrzne napięcie odniesienia realizowane choćby za pomocą dzielnika napięcia i diody Zenera

Najprostrzy stabilizator liniowy znajdujący się choćby w układach serii 78xx :

> uwierz mi juz wiele

> razy spotkalem sie ze "stabilizatorami" ktorych nozki wejscia i

> wyjscia byly odwrotnie bo byly dedykowane do innego sprzetu

To nie ma nic wspójnego z typem uzytego tranzystora wewnątrz układu co sugerujesz w poprzednim poście.

> I jak taki tranzystor ma stabilizować napięcie? Sam z siebie?

A nasycone złącze baza-emiter to co

> Najprostrzy stabilizator liniowy znajdujący się choćby w układach

> serii 78xx :

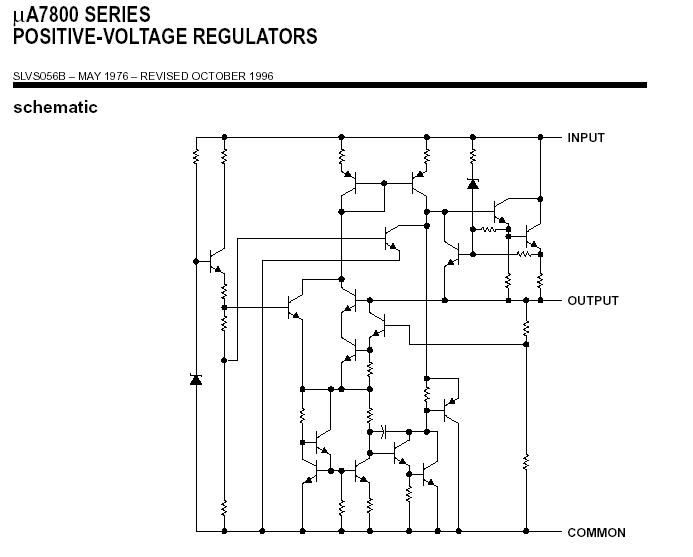

Ja nie będę taki litościwy i Kolegę który zbyt wcześnie zaczął balowanie uświadomię co w środku piszczy ...

edit. Kurcze, nie dodał sie plik ....

> Ja nie będę taki litościwy i Kolegę który zbyt wcześnie zaczął

> balowanie uświadomię co w środku piszczy ...

> edit. Kurcze, nie dodał sie plik ....

> co w środku piszczy ...

No co chcesz... przecież widac wyraźnie, że "jest zbudowany z diod zalanych w obudowie, stabilizator jest wlasnie najprostszym konstrukcyjnie tranzystorem"

Pozdroofka

dobrze wporzadku rozumiem tylko, ze chyba nie o to chodzi kto znajdzie albo pokaze bardziej zawansowany- rozbudowany trazystor albo stabilizator w poprzednim poscie chcialem tylko i wylacznie pokazac, ze najprostszym konstrukcyjnie elementem moze byc rozwniez stabilizator napiecia ktory moze skldac sie tylko i wylacznie z dwoch diod. Po zatym w obudowie TO -220 wystepuja nie tylko stabilizatory i tranzystory ale to juz nie wazne jest.

pozdro

> pokazac, ze najprostszym konstrukcyjnie elementem moze byc

> rozwniez stabilizator napiecia ktory moze skldac sie tylko i

> wylacznie z dwoch diod.

I tu też się mylisz, wystarczy jedna dioda ....

> I tu też się mylisz, wystarczy jedna dioda ....

no to tu mnie zagiales bo nie spotkalem sie, zeby jedna dioda byla w obudowie to -220, wiec ok nie bede wnikal w tej kwestii dalej

pozdro

> chyba nie o to chodzi kto

> znajdzie albo pokaze bardziej zawansowany- rozbudowany trazystor

> albo stabilizator

Widzę, że brniesz dalej zamiast przyznać że nie wiesz o czym mówisz.... Rozbudowany tranzystor....

Ciągle rozmawiamy o stabilizatorze 7812, bo taki własnie monotował kolega u siebie. Ty też o nim mówiłes pytajac bezsensownie "jaki jest twoj zamiennik NPN czy PNP ??"

> w poprzednim poscie chcialem tylko i wylacznie

> pokazac, ze najprostszym konstrukcyjnie elementem moze byc

> rozwniez stabilizator napiecia ktory moze skldac sie tylko i

> wylacznie z dwoch diod.

To pokaż taki stabilizator. Tylko nie połączenie szeregowe dwóch diod na którym panuje stałe napięcie 1,2V

> Po zatym w obudowie TO -220 wystepuja

> nie tylko stabilizatory i tranzystory

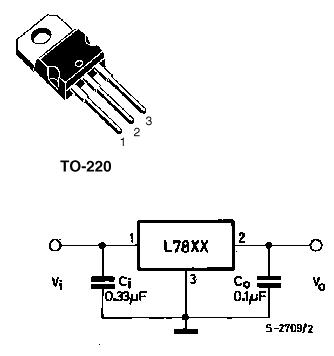

To wiemy i dlatego pod rysunkiem obudowy jest dodany schemat aplikacyjny układu.

> no to tu mnie zagiales bo nie spotkalem sie, zeby jedna dioda byla w

> obudowie to -220, wiec ok nie bede wnikal w tej kwestii dalej

> pozdro

W obudowie TO-220 (w innych też) mogą być przeróżne elementy - rezystory, kondensatory, diody, tyrystory i wiele innych. Ale właśnie w celu odszyfrowania zawartości takiej obudowy są oznaczenia elementu i noty aplikacyjne ...

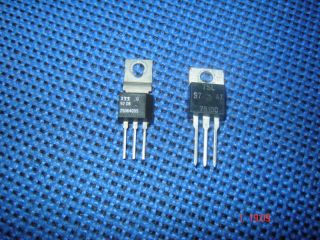

W załaczniku jest zdjecie stabilizatorka napiecia. Z lewej orginalny z prawej zamiennik. Zamiennik:TSL 7810C, orginał:ITT 25064055 .W zegarkach mam teraz załozony KIA 7812A.

> ____________________

> Astra F 92 HB C14NZ

Ja zakupilem taki zamiennik stabilizatora napiecia:TSL 7810C i drugi ktory zamontowałem KIA 7812A. Na zdjeciu jest z lewej orginał(wyciagniety)a z prawej zamiennik.

> ____________________

> Astra F 92 HB C14NZ

Nie poradziłem sobie z tym stabilizatorem napiecia Montowałem 12V i 10V na zmiane i nic.Ogladałem tez sciezki a foli i na moje oko cała folia w zegarach jest do wymiany.

> ____________________

> Astra F 92 HB C14NZ

> Ogladałem tez sciezki a foli i na moje oko

> cała folia w zegarach jest do wymiany.

Ale co...? Potopiona jest? Popalona?

Pozdroofka

> Ale co...? Potopiona jest? Popalona?

> Pozdroofka

Tam gdzie jest stabilizator napiecia wyglada dobrze. Z drugiej strony jedna sciezka jest przerwana w dwoch miejscach i na dole z lewej strony przy gniazdach na lampki jest rozerwana.Na zdjeciu przykładowo pokazałem strzałkami. Z lewej przy nakretce gdzie szersza sciezka jest okragla dziurka.Jest szansa naprawy takich sciezek?

Dzis znowu walczyłem z wskaznikami temp. i paliwa. Włozylem stab.napiecia(zamiennik)7810 odwrotnie tak jak pisaliscie. Pozniej zmierzyłem napiecie jakie powinno byc.I tutaj zonk przy właczonym zapłonie napiecie na wyjsciu tylko 4,90V a powinno byc 10-10,3V. Nie sprawdzałem jeszcze tylko na właczonym silniku.Mam jeszcze jedna opcje włozyc inny stab. 7812.Wskazowki nadal nic nie pokazuja:(

rozwiazanie tematu stabilizatora jest proste . wszystkie stab maja jedna wazna ceche. jezeli podniesiemy napiecie na wyprowadzeniu masy o 1 V to dokladnie o ta sama wartosc wzrosnie napiecie na wyjsciu stabilizatora dlatego tez mozna tam nawet zastosowac najbardziej popularny stab 7805 ale nalezy dobrac inny opornik znajdujacy sie w wyprowadzeniu srodkowym oraz wyposazyc go w odpowiedni radiator .jako przyklad takiego rozwiazania znajdziecie tu http://www.elektroda.pl/rtvforum/viewtopic.php?p=625964#625964 uniwersalny zasilacz na lm7805 .wyrzucic niepotrzebne el i stabilizator pojdzie bez problemu . przy stab 10V wartosci oporow beda znacznie nizsze . i mozna sobie ustawic jakie tylko napieciejest wymagane np10,5 11 12V itd .nalezy tylko pamietac ze stosujac stab seri 78XX wkladamy go do ukladu odwroconego o 180* poniewaz maja zamienione koncowki wej i wyjscia w stosunku do oryginalnego . wlozenie go do ukladu na zywca nic nie daa,jedynie moze spowodowac jego uszkodzenie . nie bedzie w ogole stabilizacji napiecia . inny sposob na rozwiazanie tematu zanizania wskazan tyko zeg temp jest tu

http://forum.astratuningteam.pl/viewtopic.php?t=22293 kilku kol z ATT wykonalo ten stos prosty myk i wskazania zeg. temp sa porownywalne do wskazan temp plynu mierzonych np multimetrem . roznica 1-2* to juz blad pomijalny . celowo w texcie nie uwzglednialem opornosci cewki samego zegara aby na podanym przykladzie nie komplikowac samych obliczen . staja sie bardziej przejrzyste . . oczywiscie moze to zostac nazwane druciarstwem ale za to pozwala uniknac ingerencji w sama tablice badz w zegar .. wracajac do tem stabilizatora to zastosowanie 7810 cenowo jest smieszne w porownaniu z kasa jaka trzeba wydac na oryginal w przypadku uszkodzenia .kalibracja ukladu pomiarowego sposobem podanym w linku z ATT jest mozliwa tylko w przypadku jezeli zegar zaniza temp . przy zawyzaniu nalezy podejsc nieco inaczej do tematu .
