W końcu skompletowałem światełka i będe je montował w sobote ,ale nie wiem do czego i jak podłączyć włącznik świateł .Ma ktoś pomysły gdzie te PINy powinny byc podłączone ??

Pozdrawiam

> W końcu skompletowałem światełka i będe je montował w sobote ,ale nie

> wiem do czego i jak podłączyć włącznik świateł .Ma ktoś pomysły

> gdzie te PINy powinny byc podłączone ??

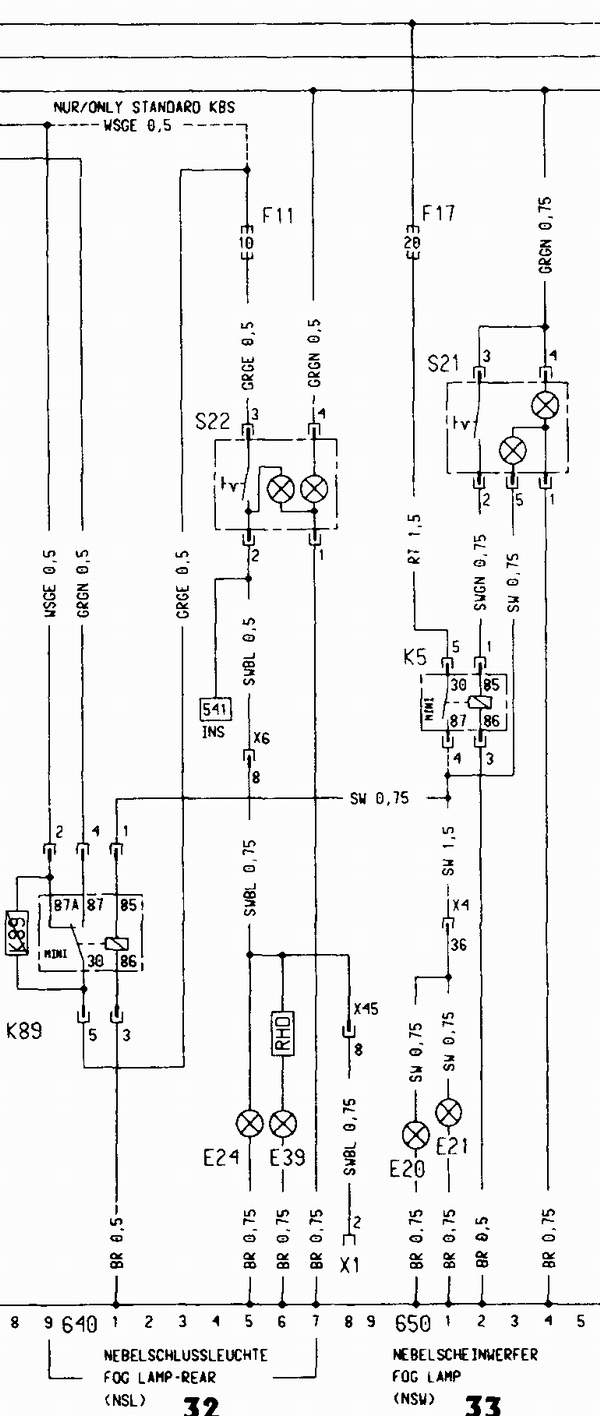

oj, oj - wystarczy na schemat zerknąć

wklejam fragment - w razie niejasności spójrz na całość

nie takie rzeczy sam dłubałeś przy elektryce w aucie

> oj, oj - wystarczy na schemat zerknąć

> wklejam fragment - w razie niejasności spójrz na całość

> nie takie rzeczy sam dłubałeś przy elektryce w aucie

=================================

Zapomnialem dodać ,że kiepski ze mnie znawca schematów ?

Dłubałem,dłubałem ,ale zawsze wiedziałem ,że ten kabelek do tego ,a ten do tego ,a tutaj pupa .

Możesz opisać który pin do czegoś podpiąć ?

> Możesz opisać który pin do czegoś podpiąć ?

bardzo Cię proszę

na schemacie S21 to włącznik, K5 przekaźnik przeciwmgielnych

piny włącznika:

1 - łączysz z masa (brązowy 0,75mm2)

2 - łączysz z przekaźnikiem pin "85" (czarny z zielonym paskiem 0,5mm2 )

3, 4 - łączysz z włącznikiem świateł linia "58k" na pinie 10 (szary z zielonym paskiem 0,75mm2)

dodatkowo na schemacie powyższe połączenie jest przez bezpiecznik 10A

5 - łączysz z przekaźnikiem pin "87" (czarny 0,75mm2)

piny przekaźnika (najzwyklejszy, ale na odpowiedni prąd):

30 - +12V po bezpieczniku 20A (czerwony 1,5mm2)

87 - łączysz z włącznikiem jak wyżej, oraz z żarówkami (wpięte równolegle) czarny 1,5mm2, po rozgałęzieniu 0,75mm2

85 - łączysz z włącznikiem jak wyżej

86 - łączysz z masą (brązowy 0,5mm2)

chyba da się coś z tego zrozumieć?

> bardzo Cię proszę

> na schemacie S21 to włącznik, K5 przekaźnik przeciwmgielnych

> piny włącznika:

> 1 - łączysz z masa (brązowy 0,75mm2)

> 2 - łączysz z przekaźnikiem pin "85" (czarny z zielonym paskiem

> 0,5mm2 )

> 3, 4 - łączysz z włącznikiem świateł linia "58k" na pinie 10 (szary z

> zielonym paskiem 0,75mm2)

> dodatkowo na schemacie powyższe połączenie jest przez bezpiecznik 10A

> 5 - łączysz z przekaźnikiem pin "87" (czarny 0,75mm2)

> piny przekaźnika (najzwyklejszy, ale na odpowiedni prąd):

> 30 - +12V po bezpieczniku 20A (czerwony 1,5mm2)

> 87 - łączysz z włącznikiem jak wyżej, oraz z żarówkami (wpięte

> równolegle) czarny 1,5mm2, po rozgałęzieniu 0,75mm2

> 85 - łączysz z włącznikiem jak wyżej

> 86 - łączysz z masą (brązowy 0,5mm2)

> chyba da się coś z tego zrozumieć?

==========================

Dzięki Azja.Łopatologicznie wyjaśnione i o to chodziło

Pozdrawiam

> W końcu skompletowałem światełka i będe je montował w sobote ,ale nie

> wiem do czego i jak podłączyć włącznik świateł .Ma ktoś pomysły

> gdzie te PINy powinny byc podłączone ??

Jak ja dokładałem do swojej astry halogeny to była prawie cała instalacja tzn wystarczyło po wyjęciu zaślepki włożyć przełącznik, przekaźnik do skrzynki bezpiecznikowej i niestety dociągnąć kable od złącza(tego dużego rozpinanego) przy lewym przednim słupku(pod tapicerką) do samych halogenów.

> Jak ja dokładałem do swojej astry halogeny to była prawie cała

> instalacja tzn wystarczyło po wyjęciu zaślepki włożyć

> przełącznik, przekaźnik do skrzynki bezpiecznikowej i niestety

> dociągnąć kable od złącza(tego dużego rozpinanego) przy lewym

> przednim słupku(pod tapicerką) do samych halogenów.

===============

U mnie tak łatwo nie ma .Miałem instalacje pod el. szybki ,a pod przeciwmgielne już niemcy nie zrobili .

> bardzo Cię proszę

> na schemacie S21 to włącznik, K5 przekaźnik przeciwmgielnych

> piny włącznika:

> 1 - łączysz z masa (brązowy 0,75mm2)

> 2 - łączysz z przekaźnikiem pin "85" (czarny z zielonym paskiem

> 0,5mm2 )

> 3, 4 - łączysz z włącznikiem świateł linia "58k" na pinie 10 (szary z

> zielonym paskiem 0,75mm2)

> dodatkowo na schemacie powyższe połączenie jest przez bezpiecznik 10A

> 5 - łączysz z przekaźnikiem pin "87" (czarny 0,75mm2)

> piny przekaźnika (najzwyklejszy, ale na odpowiedni prąd):

> 30 - +12V po bezpieczniku 20A (czerwony 1,5mm2)

> 87 - łączysz z włącznikiem jak wyżej, oraz z żarówkami (wpięte

> równolegle) czarny 1,5mm2, po rozgałęzieniu 0,75mm2

> 85 - łączysz z włącznikiem jak wyżej

> 86 - łączysz z masą (brązowy 0,5mm2)

> chyba da się coś z tego zrozumieć?

==========================

Na razie tylko zamontowałem światełka .Instalacje el. dorobie za tydzień w sobote.

Moje pytanko : jak powinny być dobrze ustawione światła p.mgielne ?? ile m. do przodu powinny oświetlać ??

> Moje pytanko : jak powinny być dobrze ustawione światła p.mgielne ??

> ile m. do przodu powinny oświetlać ??

to nie tak - "ile metrów do przodu"

granica światła powinna być 20 cm poniżej osi reflektora przy odległości 10m

czyli jak wolisz pochylenie 2%

> to nie tak - "ile metrów do przodu"

> granica światła powinna być 20 cm poniżej osi reflektora przy

> odległości 10m

> czyli jak wolisz pochylenie 2%

========================

"Nie kumam".Staje 10m od ściany ,włączam p.mgielne ,włączam mijania ? czy drogowe i ustawiam 20 cm poniżej .

> "Nie kumam".Staje 10m od ściany ,włączam p.mgielne ,włączam mijania ?

> czy drogowe i ustawiam 20 cm poniżej .

sorki, może coś zamotałem

granica światła ma być 20cm niżej niż linia pozioma na wysokości osi reflektora przeciwmgielnego

> sorki, może coś zamotałem

> granica światła ma być 20cm niżej niż linia pozioma na wysokości osi

> reflektora przeciwmgielnego

=======================

Poprawileś się i "stała się jasność "

Lelek by takiej "wtopy" nie zrobił

> Poprawileś się i "stała się jasność "

pisaliśmy obaj o przeciwmgielnych a tylko tego jednego słowa zabrakło w 1 opisie

porównaj

> Lelek by takiej "wtopy" nie zrobił

a gdzie mi tam do niego

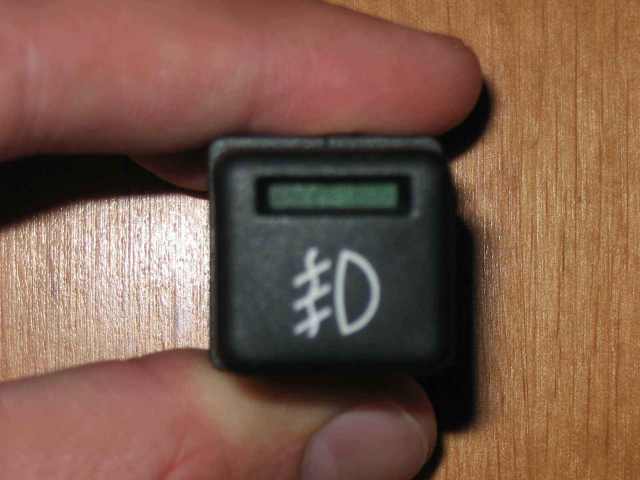

Co by nie zakładać nowego tematu podepnę się pod ten. Mam takie dość nietypowe pytanie. Chcę wykorzystać taki włącznik w instalacji którą buduję, jednak nie mającej nic wspólnego z przeciwmgielnymi

Moje pytanie jest takie: czy przez ten włącznik można bezpiecznie puścić 6-7A? Jeśli dobrze zrozumiałem instrukcję Azji, to co przechodzi przez włącznik jest zabezpieczone 10A. Z czego wynika, że 7A powinno być dla włącznika całkowicie bezpieczne. To natężenie to max ile może wziąść urządzenie za włącznikiem. Chciałbym uniknąć zabawy w przekaźniki i dodatkowego komplikowania instalacji, a jednocześnie nie puścić Asi z dymem

^^^

Wytrzyma, śmiało takie obciążenie możesz puszczać.

> to co przechodzi przez włącznik jest zabezpieczone 10A.

Owszem, ale dotyczy to wyłącznika przeciwmgielnych TYLNYCH (wyłacznik S22). I w tym przypadku rzeczywiście przez styki wyłącznika płynie prąd żarówki 21W czyli mniej niż 2A

Natomiast przez wyłacznik przeciwmgielnych PRZEDNICH (S21) płynie prąd tylko cewki przekaźnika czyli jakies ułamki ampera. Uznano, że prąd dwóch zarówek przednich halogenów, czyli trochę poniżej 10A jest za duży jak na styki wyłącznika.

> Z czego wynika, że 7A powinno być dla włącznika całkowicie bezpieczne.

Obawiam się, że jednak nie. Porównując styki w przełączniku mijania/drogowe, przez które płynie prąd (o ile nie zastosujemy przekaźników) porównywalny z tym, który płynie przez halogeny, ze stykami w wyłaczniku przeciwmgielnych, to te drugie wypadają marniutko.... A przecież co jakiś czas pojawiają się posty o problemach z tym przełącznikiem.

Zapodawaj przekaźnik, nie musi byc typowy samochodowy, jakiś czas temu kupiłem 12amperowe o rozmiarach 14X10 mm a więc miniaturowe można rzec. Przykleisz gdzies chocby taśmą dwustronną albo złapiesz opaską zaciskową i będzie spał spokojnie bez wyobrazania sobie, że własnie nadpalają Ci się styki...
