Taras jest nad garażami podziemnymi, czyli na stropie betonowym, wysypane 10 cm żwiru i na to płyty betonowe.

Jedyna możliwość przytwierdzenia to przykręcenie właśnie do tych płyt. Najcięższa z nich waży 35 kg. Może kilka podpór uda się tak ustawić, żeby były przykręcone do dwóch płyt

Wiercenie do stropu, elewacji czy jakakolwiek ingerencja w budynek nie wchodzi w grę.

Planuję zastosować 12 cm kantówki, a narożniki zlecić do pospawania.

Między tym rozciągnięty żagiel, a w przyszłości może roleta rzymska

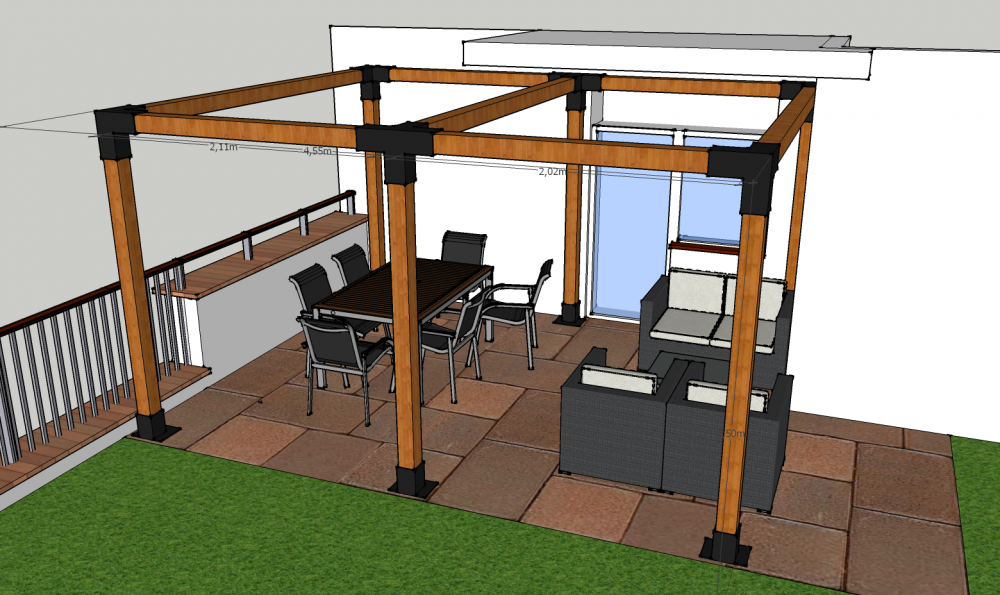

Parę  projektów poniżej, osobiście skłaniam się do pierwszej wersji bez środkowej poprzeczki.

Czy taka konstrukcja będzie stabilna i czy nie porwie jej pierwszy wiatr?😀

Na jaką głębokość kantówka powinna wchodzić do narożnika?

Czy najdłuższy element zrobić z jednej kantówki czy może z dwóch jak jest w 3 wersji?

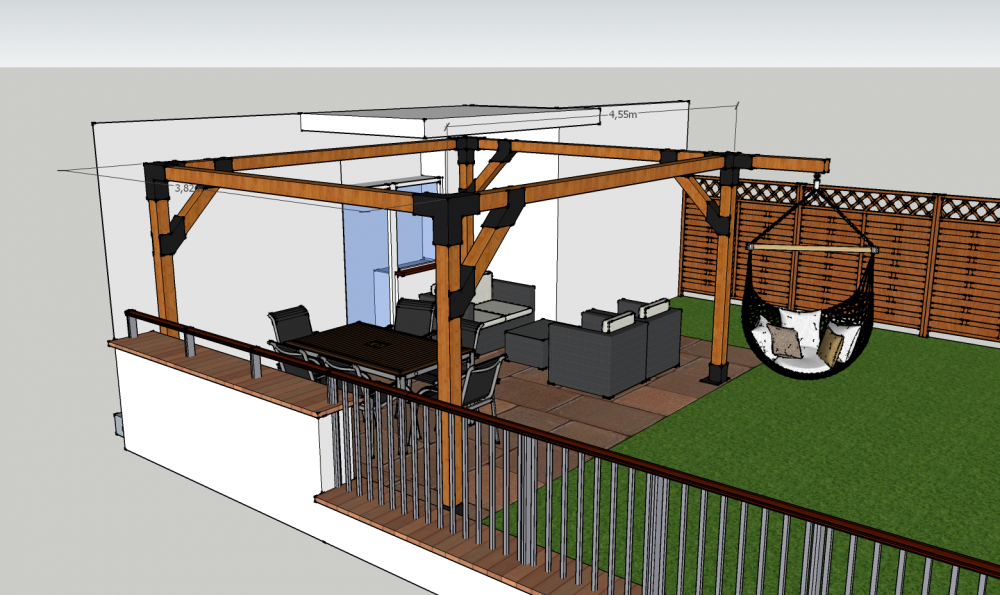

wersja druga







wersja 3



Poszedłbym w wariant z 6 słupami i porzeczką na górze (wariant 3) - docelowo zrobisz 2 rolety - będzie się mniej zwieszała niż taka długa na 4,5m

Skoro masz 10 cm żwiru to najlepiej by było zmieścić się z bloczkami betonowymi 12 cmw tej grubości.

Bloczek waży ok. 25 kg co jest moim zdaniem wystarczającą stabilizacją - blaszane garaże stawia się na 4-6 takich bloczkach, a przecież mają one dużą powierzchnię boczną.





Jakiś odciąg stalowy od któregoś rogu możliwy?

Np jeden wzdłuż ściany budynku drugi wzdłuż barierki?





Którejkolwiek wersji nie wybierzesz to muszą być zastrzały jak w wersji 2. Bez nich ta konstrukcja szybko się rozchybocze tym bardziej, że chcesz powiesić na niej hamak.

@Tomo mam dostęp do dużych płyt betonowych, które ważą około 150 kg, można by je położyć pod obecnymi płytami. Bloczki betonowe tez wydają się ciekawą opcją, zakopane w żwirze powinny być stabilne😀

Pytanie czy nie będzie to przesadą i niepotrzebną dodatkową robotą. Przy sześciu słupach łączna waga obecnych płyt tarasowych wyniesie około 200 kg.



@Fili_P teoretycznie możliwe tylko jak je skutecznie zakotwić w 10cm podłożu? Na pozostałej części tarasu jest trawa



@skodan własnie się zastanawiam czy same narożniki nie wystarczą. Oczywiście nie mówimy o marketowych kątownikach, tylko o spawanych elementach odpowiedniej grubości. Kantówki wchodziły by w nie przynajmniej na 30 cm. Zastrzały jak najbardziej można porobić, wtedy wersja 3 z zastrzałami jak w wersji 2👍

Więcej chyba nie ma sensu, zależy mi też żeby całość wizualnie nie była za ciężka.



Jeszcze tylko kwestia czy najdłuższy element zrobić z jednej kantówki, czy z dwóch?



wzorowałem się na roziązaniach Toja Grid

Edytowane 26 Maja 20206 lat przez MeMpHiS

25 minut temu, MeMpHiS napisał:

@Tomo mam dostęp do dużych płyt betonowych, które ważą około 150 kg, można by je położyć pod obecnymi płytami. Bloczki betonowe tez wydają się ciekawą opcją, zakopane w żwirze powinny być stabilne😀

Pytanie czy nie będzie to przesadą i niepotrzebną dodatkową robotą. Przy sześciu słupach łączna waga obecnych płyt tarasowych wyniesie około 200 kg.



IMO przesada

Mam spora pergolę na róże zakotwioną w 4 bloczkach betonowych - zwykłych fundamentowych - każdy pewnie nie wazy więcej jak 20 kg.

Jesienią wyrwało pergolę, a bloczków nie ruszyło - puściły kołki w betonie.



Dlatego planuję zlecić pospawanie blachy z wystającymi gwintami i przełożyć pod płytą, a od góry tylko nakrętki

21 minut temu, MeMpHiS napisał:

Dlatego planuję zlecić pospawanie blachy z wystającymi gwintami i przełożyć pod płytą, a od góry tylko nakrętki

Można dać kotwy metalowe

Ja dąłem zwykłe kołki plastikowe.

45 minut temu, MeMpHiS napisał:

Dlatego planuję zlecić pospawanie blachy z wystającymi gwintami i przełożyć pod płytą, a od góry tylko nakrętki

Jak będziesz wiercił w płytach to wklej tylko pręty gwintowany na kotwę chemiczną bez spawania i blachy.

Chyba, że blacha będzie większa od płyty i pręty gwintowane będą po zewnątrz płyty betonowej.

czemu nie założysz markizy ? strasznie przekombinowana ta konstrukcja i mocno obciąża tą małą przestrzeń wizualnie.

13 minut temu, bergerac napisał:

czemu nie założysz markizy ? strasznie przekombinowana ta konstrukcja i mocno obciąża tą małą przestrzeń wizualnie.



Budynek jest obłożony zapewne 12-15 cm styropianem.

Do skutecznego zamocowania markizy musiałby dostać się do ściany, a na takie odwierty zapewne administrator nie pozwoli zasłaniając się gwarancją na budynek.



Dokładnie jak Tomo napisał, nowy budynek na gwarancji. Pewnie wykonalne, ale prościej postawić coś wolnostojącego. No i huśtawka i miejsce na nawe wiszące doniczki dla ❤😒

Jeszcze pozostaje parasol, ale chyba bardziej podoba mi się ta konstrukcja. No i dlatego zalezy mi żeby było jak najmniej belek, zeby całość nie była za ciężka w odbiorze😉

7 minut temu, Tomo napisał:



Budynek jest obłożony zapewne 12-15 cm styropianem.

Do skutecznego zamocowania markizy musiałby dostać się do ściany, a na takie odwierty zapewne administrator nie pozwoli zasłaniając się gwarancją na budynek.



są na to sposoby montażu, bez większego problemu. Robi się to na szpilkach i kotwach chemicznych.

Ale jak już kolega się upiera, to ja bym robił najlżejszą możliwie konstrukcje. Połączenia w oparciu o złącza ciesielskie, nie takie wielkie blachy. I rzeczywiście, zakotwiłbym to mocniej niż same płyty chodnikowe. Jak do tego dojdą z dwa żagle, to będzie jednak potrafiło chwycić trochę wiatru





1 minutę temu, MeMpHiS napisał:

Dokładnie jak Tomo napisał, nowy budynek na gwarancji. Pewnie wykonalne, ale prościej postawić coś wolnostojącego. No i huśtawka i miejsce na nawe wiszące doniczki dla ❤😒

Jeszcze pozostaje parasol, ale chyba bardziej podoba mi się ta konstrukcja. No i dlatego zalezy mi żeby było jak najmniej belek, zeby całość nie była za ciężka w odbiorze😉

Parasol też dobry pomysł. Są wypasione parasole. hamak czy taką bujaczek jak pokazałeś na projekcie można postawić ze stelażem. To Twoja decyzja, ale ja bym się nie ładował w taką pergolę jak pokazałeś.

14 minut temu, bergerac napisał:

są na to sposoby montażu, bez większego problemu. Robi się to na szpilkach i kotwach chemicznych.

Ale jak już kolega się upiera, to ja bym robił najlżejszą możliwie konstrukcje. Połączenia w oparciu o złącza ciesielskie, nie takie wielkie blachy. I rzeczywiście, zakotwiłbym to mocniej niż same płyty chodnikowe. Jak do tego dojdą z dwa żagle, to będzie jednak potrafiło chwycić trochę wiatru







Tylko jemu zapewne administrator w ogóle nie pozwoli wiercić w elewacji budynku

Dnia 24.05.2020 o 22:46, MeMpHiS napisał:

Taras jest nad garażami podziemnymi, czyli na stropie betonowym, wysypane 10 cm żwiru i na to płyty betonowe.

Jedyna możliwość przytwierdzenia to przykręcenie właśnie do tych płyt. Najcięższa z nich waży 35 kg. Może kilka podpór uda się tak ustawić, żeby były przykręcone do dwóch płyt

Wiercenie do stropu, elewacji czy jakakolwiek ingerencja w budynek nie wchodzi w grę.

Planuję zastosować 12 cm kantówki, a narożniki zlecić do pospawania.

Między tym rozciągnięty żagiel, a w przyszłości może roleta rzymska

Parę  projektów poniżej, osobiście skłaniam się do pierwszej wersji bez środkowej poprzeczki.

Czy taka konstrukcja będzie stabilna i czy nie porwie jej pierwszy wiatr?😀

Na jaką głębokość kantówka powinna wchodzić do narożnika?

Czy najdłuższy element zrobić z jednej kantówki czy może z dwóch jak jest w 3 wersji?













wersja druga











wersja 3





Zrezygnował bym z wersji z huśtawką - przy niepewnym kotwieniu do podłoża ponieważ pojawi się spory moment "wyrywający" nogę po przeciwnej stronie. Przemyślał bym też mocowanie zadaszenia żeby nie było zbyt solidne i aby przy silnych wiatrach to pokrycie odleciało a nie cała konstrukcja

Edytowane 27 Maja 20206 lat przez Lupus

Pozwolę sobie wrócić do tematu

Zdecydowałem się na wariant pierwszy.

@Tomo brak poprzeczki nie wyklucza zrobienia dwóch rolet, a na początku i tak będzie żagiel.

Zmienił się sposób kotwiczenia, zdecydowałem się jednak wylać beton pod słupki aż do izolacji stropu z zatopionymi wystającymi gwintami.

Pytanie czy podstawy wystarczą wielkości blachy, czy jednak wylać trochę większe ?

Niestety chyba najpierw muszę kupić kantówki, żeby dokładnie zmierzyć średnice po wyheblowaniu.

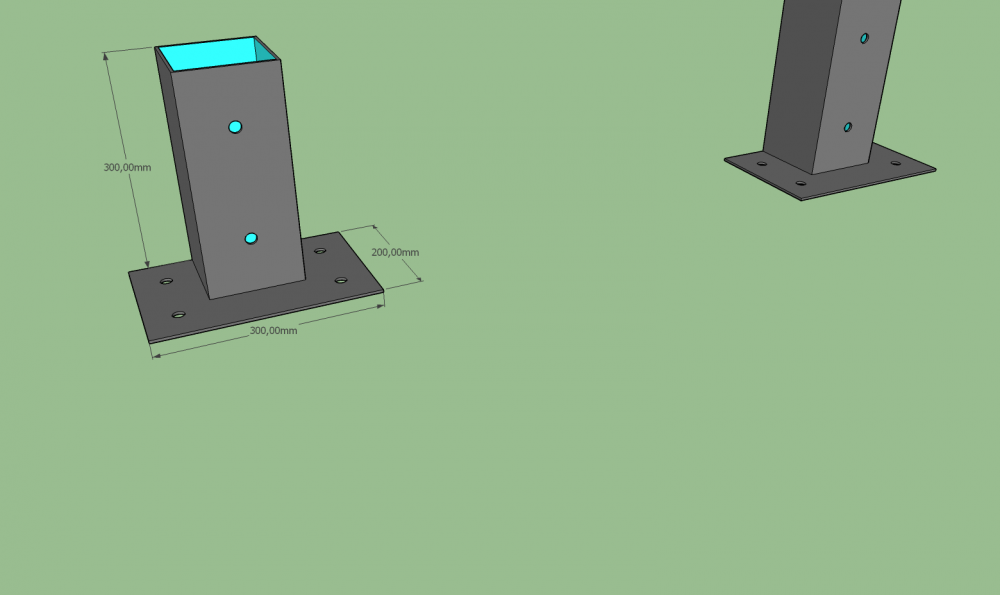

Takie elementy chce zlecić do pospawania, jakieś uwagi?:)

















7 minut temu, MeMpHiS napisał:

zdecydowałem się jednak wylać beton pod słupki aż do izolacji stropu z zatopionymi wystającymi gwintami.



Jak już lejesz, to im więcej tym lepiej. Zrób "ramę" dookoła...

Myślę, że min 50 mm otuliny, czyli od szpilki do krawędzi.

2 minuty temu, ccLot napisał:

Myślę, że min 50 mm otuliny, czyli od szpilki do krawędzi.

Tak też są przewidziane otwory w blachach. 5 cm od krawędzi

No i ok

19 minut temu, K3 napisał:



Jak już lejesz, to im więcej tym lepiej. Zrób "ramę" dookoła...

To juz chyba przesada, chociaż deweloper buduje jeszcze bloki w sąsiedztwie, może bym się z nim dogadał i bezposrednio z gruchy by wylał😀😀

Musiał bym jednak rozebrać połowę tarasu aż tak szalał nie będę

@MeMpHiS mega to wyglada Jak znajdziesz wykonawce to daj znac za ile to wyspawal.



Ps. Sam to rysujesz? Bo chetnie bym takie rysunki przygarnął dla wersji 3

Sam, w sketchupie.

Jestem po rozmowie ze spawaczem, za robocizne policzył mi 800zł  plus materiał około 500zł.

Czeka tylko na projekt.

Cynkowanie i malowanie po mojej stronie.

ale po co Ci te połączenia spawać? Przecież to utrudnianie i robienie niepotrzebnych kosztów. Połączenia ciesielskie, wkręty do drewna na torxy i masz zrobione. Ale to już Twoja decyzja i gust. Zamiast dawać $ spawaczowi, zainwestuj w dobre jakosciowo drewno.

8 godzin temu, MeMpHiS napisał:

Cynkowanie i malowanie po mojej stronie

A może zrobić z nierdzewki i nie cynkować.

11 godzin temu, lucash napisał:

ale po co Ci te połączenia spawać? Przecież to utrudnianie i robienie niepotrzebnych kosztów. Połączenia ciesielskie, wkręty do drewna na torxy i masz zrobione. Ale to już Twoja decyzja i gust. Zamiast dawać $ spawaczowi, zainwestuj w dobre jakosciowo drewno.

Ale to jest substytut zastrzałów, których @Memphis nie chce robić. Jak tylko by poskręcał to rozchybocze się ta konstrukcja bardzo szybko.
