Witam kolegów,

potrzebuję kupić/wykombinować shift light, który będę mógł podłączyć do seryjnego obrotomierza w ccs.

Ma ktoś coś takiego, dużo z tym roboty? Czy dać sobie spokój i kupic osobny obrotek z shift light'em

Na YouTube znlazłem filmik na którym wyraźnie widać zrobiony shift light w seryjnych zegrach od cienkiego sportinga. Po 7 tysiącach świeci się czerowna lampa. Bardzo mi sie ten patent spodobał i teraz się zastanawiam czy dałoby radę coś takiego wymodzić u mnie

tez chetnie sie dowiem bo jak narazie to walnalem sobie zolta krope przed odcinka

> Witam kolegów,

> potrzebuję kupić/wykombinować shift light, który będę mógł podłączyć do seryjnego obrotomierza w

> ccs.

> Ma ktoś coś takiego, dużo z tym roboty? Czy dać sobie spokój i kupic osobny obrotek z shift

> light'em

> Na YouTube znlazłem filmik na którym wyraźnie widać zrobiony shift light w seryjnych zegrach od

> cienkiego sportinga. Po 7 tysiącach świeci się czerowna lampa. Bardzo mi sie ten patent

> spodobał i teraz się zastanawiam czy dałoby radę coś takiego wymodzić u mnie

da sie kupic sam shift light moduł montujesz w desce a sama lampka kolo zegarów ale koszt podobny jak obrotek z shiftem

ostatnio sporo pojeździłem cienkim, który ma dwie lampki nawet: najpierw ok 6000rpm zapala sie niebieska a chwile przed odcinką czerwona, wiec zrobić da sie na pewno

http://allegro.pl/item1111063846_shift_light_omex_sequential_top_model.html

normalnie okazja

Ja kupiłem obrotka z szift lajtem za 79 PLN, ale strasznie słabo świeciła ta dioda i teraz zmontowałem swojego Shift Lighta. Wyciągnołem bebechy z tego obrotka, wyrzuciłem obudowe i wskazówke. Do bebechów podpiołem nową diode - teraz wreszcie oślepia Pokrętło do regulacji zostało i teraz sobie ustawiam kiedy ma mi świecić sama dioda która można zamontować gdzie tylko chcesz a obrotek został seryjny. Ja jestem bardzo z tego rozwiązania zadowolony

a nie można by zrobić niskobudżetowego shiftlight'a z obrotomierza diodowego?

gdzieś na elektrodzie kiedyś czytałem jak zrobić to samemu ale jak potrzeba znaleźć nie moge

mega marna dokładność wreszcie mam czas, jutro siadam i pisze program na procka, może wyjdzie sensowny shiftlight za grosze

Shift Light - elektroda

Taki analogowy shiftlight to jest mega lipa, zmieni Ci sie temp, elementy zmienia wartość i po ptakach dioda zapala się w innym momencie. Na procku jest zupełnie inna bajka, mierze czas pomiędzy impulsami podawanymi na świece, a nie ich ilość na jakiś okres czasu, przez co uzyskuje się dużą dokładność i stabilność względem zmiany temp.

> a nie można by zrobić niskobudżetowego shiftlight'a z obrotomierza diodowego?

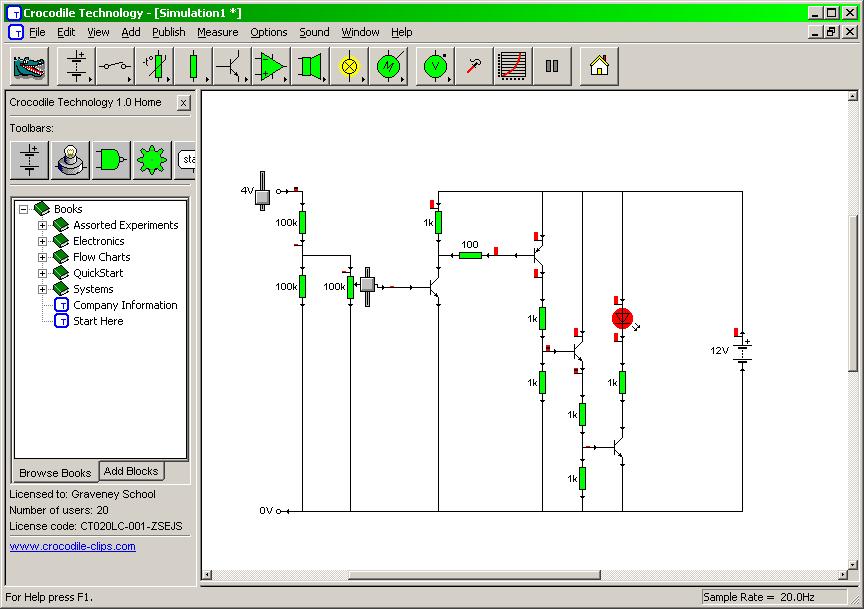

najtańszą opcją będzie podłączenie takiego układu jak w załączniku (na szybko skleciłem) można by jeszcze dopracować układ podciągając sygnał z czujnika pełnego obciążenia aby lampka nie zapalała się na biegu jałowym. W tym prostym układzie próg załączenia diody regulujemy potencjometrem. Napięcie z rysunku o wartości 4V Należy podciągnąć wprost z obrotka z jednej z bodajże czterech nóżek do której jest podłączony sam wskaźnik obrotów (na tej nóżce powinno napięcie się zmieniać proporcjonalnie do wskazywanych obrotów-im wyższe obroty tym wyższe napięcie). Nie wiem która to nóżka bo nie rozbierałem obrotomierza. Tak jak pisałem układ został zaprojektowany na szybko i przy uruchomieniu może wymagać poprawy ale w teorii powinien działać.

> http://allegro.pl/item1111063846_shift_light_omex_sequential_top_model.html

> normalnie okazja

są auta z n grupy rajdowej gdzie niemozliwym jest dołożenie obrotka i to oferta dla nich.

> Taki analogowy shiftlight to jest mega lipa, zmieni Ci sie temp, elementy zmienia wartość i po

> ptakach dioda zapala się w innym momencie. Na procku jest zupełnie inna bajka, mierze czas

> pomiędzy impulsami podawanymi na świece, a nie ich ilość na jakiś okres czasu, przez co

> uzyskuje się dużą dokładność i stabilność względem zmiany temp.

na co piszesz i w czym ?

w bascomie, bo najszybciej tutaj styknie jakiś mały attiny, powiedzcie mi jak to jest w centomaszynach na cewke podane jest +12V na stałe, a ecu zapodaje mase, czy na odwrót??

> w bascomie, bo najszybciej tutaj styknie jakiś mały attiny, powiedzcie mi jak to jest w

> centomaszynach na cewke podane jest +12V na stałe, a ecu zapodaje mase, czy na odwrót??

ale nie lepiej sygnał obrotka zwany gdzieniegdzie TACHO wykorzystać, 2 impulsy na obrót wału

jasne, że lepiej, tylko taki podłączany pod cewke jest powiedzmy bardziej uniwersalny i można go w prawie każdym aucie zapodać, no chyba, że wszytkie marki podają na obrotek dwa impulsy na obrót wału, a powiedz mi jeszcze jaki one mają przebieg, bo ja nie mam jak sprawdzić, ciągle zero i momencie impulsu 12V czy tak jak z cewką na odwrót?

> jasne, że lepiej, tylko taki podłączany pod cewke jest powiedzmy bardziej uniwersalny i można go w

> prawie każdym aucie zapodać, no chyba, że wszytkie marki podają na obrotek dwa impulsy na

> obrót wału, a powiedz mi jeszcze jaki one mają przebieg, bo ja nie mam jak sprawdzić, ciągle

> zero i momencie impulsu 12V czy tak jak z cewką na odwrót?

praktycznie każdy 4-ro cylindrowy ma 2 impulsy

u nas z tym sygnałem jest trochę dziwnie bo niski stan załącza przekaźnik pompy i tam też zostaje nałożony sygnał do obrotka, nigdy nie widziałem tego na oscyloskopie jak to wygląda

jest taki projekt wbo2 i tam jest schemat układu wejściowego dla obrotka formującego impulsy, projekt uniwersalny, można brać TACHO i z cewki, układ daje równe impulsy i to by było najlepsze rozwiązanie żeby potem uC czytał, tam w projekcie Atmega8

jak chcesz to odszukam i podlinkuje schemat

jasne, że chce

edit:

programik napisałem, w symulatorze działa, w autku już jest gorzej, impulsy na cewke chyba są mało kwadratowe i tak średnio uP wychodzi ich "czytanie" więc teraz wymyślam jakiś prosty układ formujący

> jasne, że chce

> edit:

> programik napisałem, w symulatorze działa, w autku już jest gorzej, impulsy na cewke chyba są mało

> kwadratowe i tak średnio uP wychodzi ich "czytanie" więc teraz wymyślam jakiś prosty układ

> formujący

no wiem że są mało kwadratowe i pięknie sieją

luknij schemacik, to jest najprostszy formujący, były jeszcze bardziej rozbudowane ale ten powinien wystarczyć

http://wbo2.com/2y/schem.htm

RPM Capture & Signal Processing

i znalazłem to o co mi chodziło

http://wbo2.com/2a0/schem.htm

Dzięki za linki, spróbuje na tym z pierwszego linka akurat mam w domu sześć negacji w scalaczku, szkoda, że nie ma jakiegoś z jedną bramką :/

> Ja kupiłem obrotka z szift lajtem za 79 PLN, ale strasznie słabo świeciła ta dioda i teraz

> zmontowałem swojego Shift Lighta. Wyciągnołem bebechy z tego obrotka, wyrzuciłem obudowe i

> wskazówke. Do bebechów podpiołem nową diode - teraz wreszcie oślepia Pokrętło do regulacji

> zostało i teraz sobie ustawiam kiedy ma mi świecić sama dioda która można zamontować gdzie

> tylko chcesz a obrotek został seryjny. Ja jestem bardzo z tego rozwiązania zadowolony

Masz fotki, chętnie zobaczę.

Ja właśnie dlatego zapytałem o shift light, bo nie podobają mi się za bardzo te obrotomierze do 100 zł. Poza tym lubię mieć nietypowe/cichociemne rozwiązania w aucie

> mega marna dokładność wreszcie mam czas, jutro siadam i pisze program na procka, może wyjdzie

> sensowny shiftlight za grosze

Ja moge kolegi prace zasponsorowac i zostać pierwszym beta testerem:)

JA kupowałem za jakieś 80 zł na allegro. Wpinam się jednym przewodem w sygnał co idzie do obrotka, zasilaniem i wyprowadzenie na diode. Dodatkowo mały guzik, żebym mógł sobie ustawiać dowolne obroty, przy których ma się świecić.

Teraz na allegro nie mogłem znaleźć, ale podejrzewam, że gdzieś na mailach mam jeszcze namiar na gościa. Mogę poszukać.

Może mega dokładne nie jest... ale bez przesadyzmu..........

> JA kupowałem za jakieś 80 zł na allegro. Wpinam się jednym przewodem w sygnał co idzie do obrotka,

> zasilaniem i wyprowadzenie na diode. Dodatkowo mały guzik, żebym mógł sobie ustawiać dowolne

> obroty, przy których ma się świecić.

> Teraz na allegro nie mogłem znaleźć, ale podejrzewam, że gdzieś na mailach mam jeszcze namiar na

> gościa. Mogę poszukać.

> Może mega dokładne nie jest... ale bez przesadyzmu..........

Oj to bardzo bym prosił. Niech kolega odnajdzie w swoich transakcjach nick tego gościa i mi podesle.

O fotki tez bym chętnie poprosił

Wrócę do domu z pracy, to poszukam i cyknę jak to wygląda

> Wrócę do domu z pracy, to poszukam i cyknę jak to wygląda

tez poprosze o namiary jesli mozna

Jak mozesz tez mi daj namiary na goscia

zrobiłem ten formujący z pierwszego linka i lipa, wrzuciłem na oscyloskop i mało to to podobne do kwadratu no nic jutro powalcze dalej, sprobuje może ten z drugiego

kupowałem u tego gościa: allegro

dioda wygląda mniej więcej tak:

wyprowadziłem sobie koło stacyjki magiczny guziczek, którym ustawiam sobie obroty:

do tego jest jeszcze płytka drukowana, która jest schowana....

i poza tym tyle:

> kupowałem u tego gościa: allegro

> dioda wygląda mniej więcej tak:

> wyprowadziłem sobie koło stacyjki magiczny guziczek, którym ustawiam sobie obroty:

> do tego jest jeszcze płytka drukowana, która jest schowana....

> i poza tym tyle:

No i właśnie o to by mi się rozchodziło

> zrobiłem ten formujący z pierwszego linka i lipa, wrzuciłem na oscyloskop i mało to to podobne do

> kwadratu no nic jutro powalcze dalej, sprobuje może ten z drugiego

Trzymam kciuki

> No i właśnie o to by mi się rozchodziło

spoko

Odgrzewam, coś tam udało mi się zrobić, impulsy z cewki są pseudo kwadratowe i uP jakoś zaczął to ogarniać, żeby nie być gołosłownym wrzucam filmik. Odrazu napisze że nie testowałem jeszcze tego podczas jazdy, bo konstrukcja jest mocno pająkowa. Dzisiaj jak będe miał wene to zrobie płytke, zlutuje i jutro wrzuce do focusa, a potem sprawdze w sc kolegi.

Albo wskazowka ma spore opoznienie, albo filmik jest tak zgrany, ale wydaje mi sie, ze w momencie wcisniecia mocno pedalu gazu od razu zapala sie caly zestaw diod. ZANIM wskazowka osiagnela graniczne obroty

masz racje, właśnie też się zastanawiam czy wskazówka ma opoznienie, wyjade z tym ustrojstwem na droge to sie okaże, bo tak to ciężko wywnioskować, na oscyloskopie jakoś mocniej nie sieje zakłuceniami w tym momencie, więc procek nie powinnien świrować, narazie jest to wersja mocno beta

> masz racje, właśnie też się zastanawiam czy wskazówka ma opoznienie, wyjade z tym ustrojstwem na

> droge to sie okaże, bo tak to ciężko wywnioskować, na oscyloskopie jakoś mocniej nie sieje

> zakłuceniami w tym momencie, więc procek nie powinnien świrować, narazie jest to wersja mocno

> beta

Ja tam wierzę cały czas w kolegę. I na razie poczekam na taki patent, boi nie podobają mi się te obrotki z shift lightem z allegro.

> Odgrzewam, coś tam udało mi się zrobić, impulsy z cewki są pseudo kwadratowe i uP jakoś zaczął to

> ogarniać, żeby nie być gołosłownym wrzucam filmik. Odrazu napisze że nie testowałem jeszcze

> tego podczas jazdy, bo konstrukcja jest mocno pająkowa. Dzisiaj jak będe miał wene to zrobie

> płytke, zlutuje i jutro wrzuce do focusa, a potem sprawdze w sc kolegi.

jakby co masz już na to jednego klienta trzymam kciuki za powodzenie misji

> masz racje, właśnie też się zastanawiam czy wskazówka ma opoznienie, wyjade z tym ustrojstwem na

> droge to sie okaże, bo tak to ciężko wywnioskować, na oscyloskopie jakoś mocniej nie sieje

> zakłuceniami w tym momencie, więc procek nie powinnien świrować, narazie jest to wersja mocno

> beta

i jaki zrobiłeś układ wejściowy ?

też już popełniłem program i jestem skłonny przejść do testów

na wejście transoptor, a z niego na ne555 który pracuje monostabilnie, teoretycznie powinien być idealny kwadracik, ale nie jest zbocze opadające jest jakieś pocałkowane albo różniczkowane nigdy nie pamiętam które jest które a zadnych kondziorów nie mam na wejściu więc nie wiem skąd się to bierze

Dzialaj, dzialaj, bo bedziesz mial wielu chetnych na ukladzik. Mnie rowniez

a co to jest ten shift light?

> a co to jest ten shift light?

pytasz serio, czy dla jaj??

> na wejście transoptor, a z niego na ne555 który pracuje monostabilnie

maly procek z szybkim licznikiem da rade.

co do opoznienia, to uklad zliczajacy impulsy w naszych obrotkach (ELEX) pracuje tak troche dupowato...

no myśle nad attiny13, aktualnie jest na attiny2313 bo taki miałem w domu, licznik daje rade, przy 4tys miedzy impulsami zlicza mi ok 1000 taktów zegara z i tak dużym prescalerem timera, także zapas obrotów w góre jest spory

Jakies postepy?

> Jakies postepy?

ja ostatnio myslalem nad takim patentem. moze dzis cos wymysle na ten temat. tyle, ze ja bym nie robil tego na procku, bo mozna wiele prosciej w inny sposob

A nie da sie zrobic ukladu zlicajacego impulsy podawane ze sterownika silnika? Magicy - napewno wiecie ile impulsow przypada na odpowiednie obroty silnika. Zliczyc je, i po przekroczeniu odpowiedniej ilsoci - zapala sie dioda. W wersji plus potencjometr z regilacja ilosci zliczanych impulsow, czyli nizej - wyzej. I chyba powinno wystarczyc. Czy od strony praktycznej wygladaloby to tez w miare prosto, czy wrecz przeciwnie?

przez ostatnie dni nie bardzo miałem czas, zliczać można, ale musisz to robić w jakimś okresie czasu np. w 1s, a to już jest klops bo przez tą sekunde obroty już się mogą znacząco zmienić, można skrócić czas, w którym zliczamy, ale mamy pewne ograniczenia, dwa impulsy na obrót wału, powiedzmy przy 6000obr/min daje nam 200Hz , 200 impulsów na sekunde, powiedzmy że mierzymy liczbe impulsow przez 0.1s to naliczy nam 20 impulsow, następna naliczoną wartości może być 21, a to już jest 210Hz czyli 6300 obr/min, dokładność tego wychodzi 300 obr/min więc bida z nędzą

A nei da sie zagescic czasu probkowania?
