Witam Szanowne grono Astrowiczów.

Zwracam się z pytaniem nastepującym....

czy jest to prawdą, że w oryginalnej instalacji zasilania radia w samochodzie jest taki przewodzik szaro-czerwony, który zasila niby jakis wzmacniacz antenowy ????

Pytanie wynika z powodu zaistniałej sytuacji w Asterce Kombi, w której po wymianie radia z fabrycznego na Sony.... wystepuje objaw bardzo słabego sygnału radiowego !!!!

Czy ten wspomniany szaro-czerwony przewodzik to zasilanie owego wzmacniacza i czy podane jest na niego +12V ?????

Z góry dziękuję za ewentualne podpowiedzi.

> Witam Szanowne grono Astrowiczów.

> Zwracam się z pytaniem nastepującym....

> czy jest to prawdą, że w oryginalnej instalacji zasilania radia w

> samochodzie jest taki przewodzik szaro-czerwony, który zasila

> niby jakis wzmacniacz antenowy ????

> Pytanie wynika z powodu zaistniałej sytuacji w Asterce Kombi, w

> której po wymianie radia z fabrycznego na Sony.... wystepuje

> objaw bardzo słabego sygnału radiowego !!!!

> Czy ten wspomniany szaro-czerwony przewodzik to zasilanie owego

> wzmacniacza i czy podane jest na niego +12V ?????

> Z góry dziękuję za ewentualne podpowiedzi.

zgadza się, jest zasilanie wzmacniacza

zerknij na schemat TUTAJ

pozdr.

Azja

W Kombiakach antena posiada wzmacniach zasilany dodatkowym kablem z kostki w radiu. Brak połączenia w tym kablu będzie objawiało się wyraźnie słabszym sygnałem. ( nie pamiętam jaki kolor tego kabla)

Pozdrawiam

> Witam Szanowne grono Astrowiczów.

> Zwracam się z pytaniem nastepującym....

> czy jest to prawdą, że w oryginalnej instalacji zasilania radia w

> samochodzie jest taki przewodzik szaro-czerwony, który zasila

> niby jakis wzmacniacz antenowy ????

> Pytanie wynika z powodu zaistniałej sytuacji w Asterce Kombi, w

> której po wymianie radia z fabrycznego na Sony.... wystepuje

> objaw bardzo słabego sygnału radiowego !!!!

> Czy ten wspomniany szaro-czerwony przewodzik to zasilanie owego

> wzmacniacza i czy podane jest na niego +12V ?????

> Z góry dziękuję za ewentualne podpowiedzi.

przy krótkiej dahcowej antenie jest wzmacniacz - zasilany włąsnie z ktyóregoś kabelka złączki ISO, tego samego kabelka, który przełącza wyświetlacz TID: data/RDS

> zgadza się, jest zasilanie wzmacniacza

> zerknij na schemat TUTAJ

> pozdr.

> Azja

Czyli co panie Azja - styka podpiąć pod 12V ten szaro-czerwony kabel i niby radyjko winno mieć lepszy odbiór? A czy ten wzmacniacz pobiera jakiś prąd z aku? Jak wiele i czy nie grozi to samoistnym rozładowaniem baterii?

wystarczy, że podepniesz kabelek od wzmacniacza antenowego do niebieskigo (przeważnie) przewodu przy kostce w radiu - jest on do zasilania elektrycznej anteny i po włączeniu radia pojawia sie na tym kabelku 12V.

> wystarczy, że podepniesz kabelek od wzmacniacza antenowego do

> niebieskigo (przeważnie) przewodu przy kostce w radiu - jest on

> do zasilania elektrycznej anteny i po włączeniu radia pojawia

> sie na tym kabelku 12V.

Czyli rozumując jak nie elektryk wystarczy połączyć kabel niebieski z szaro-czerwonym i będzie klasa?

> Czyli rozumując jak nie elektryk wystarczy połączyć kabel niebieski z

> szaro-czerwonym i będzie klasa?

tak - ja tak zrobiłem i jest 'ok. W Audiku również i również było dobrze.........

> Czyli co panie Azja - styka podpiąć pod 12V ten szaro-czerwony kabel

> i niby radyjko winno mieć lepszy odbiór? A czy ten wzmacniacz

> pobiera jakiś prąd z aku? Jak wiele i czy nie grozi to

> samoistnym rozładowaniem baterii?

Panie Rusek

chyba jednak lepiej, żeby wzmacniacz był zasilany tylko po włączeniu radia

problemu z aku wtedy nie będzie...

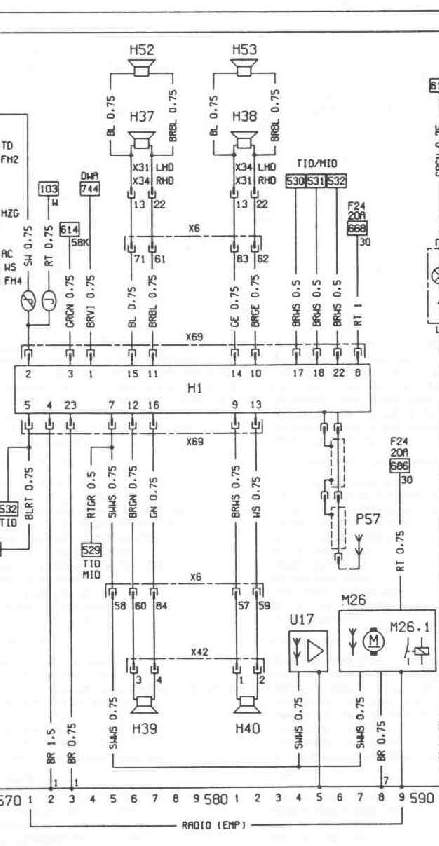

myślę, że fragment oryg. schematu pomoże:

(wzmacniacz to U17)

pozdr.

Azja

> tak - ja tak zrobiłem i jest 'ok. W Audiku również i również było

> dobrze.........

Rozumiem więc, że zasilanie na niebieskim przewodzie pojawia się w momencie uruchomienia radia? A jak ja mam w ogóle nie podpięty do kostki ten przewód, tylko wisi sobie zaizolowany? Co wtedy?

> chyba jednak lepiej, żeby wzmacniacz był zasilany tylko po włączeniu

> radia

> problemu z aku wtedy nie będzie...

dokładnie tak - dlatego jeśli zrobi w opisany przeze mnie sposób będzie miał w porządku

> Rozumiem więc, że zasilanie na niebieskim przewodzie pojawia się w

> momencie uruchomienia radia? A jak ja mam w ogóle nie podpięty

> do kostki ten przewód, tylko wisi sobie zaizolowany? Co wtedy?

kurza melodia

to go odizoluj i połacz z kabelkiem od anteny. Bo rozumiem, że masz zaizolowany ten przy radiu - tak ?

Połacz go poza kostką a kablem antenowym, który pewnie masz w kostce i musisz go przeciąć.

> Rozumiem więc, że zasilanie na niebieskim przewodzie pojawia się w

> momencie uruchomienia radia?

dokładnie tak - na niebieskim pojawia sie 12V po włączeniu radia. Po wyłaczeniu oczywiście napiecie znika

> dokładnie tak - na niebieskim pojawia sie 12V po włączeniu radia. Po

> wyłaczeniu oczywiście napiecie znika

Już nic nie kumam.... U mnie sytuacja jest jak na schemacie w załączniku. Zarówno kabel niebieski jak i szaro-czerwony nie są podpięte do radyjka (kostki). Wiszą zaizolowane sobie luźno, bo mi do niczego nie były jak dotąd potrzebne.

Azja- dzięki za schemata. Niestety jestem elektryczny laik , a schemat też mam w książce Etzolda...


widzę, że trafiłem w czuły punkt ... nie tylko ja mam taki problem.. będę walczył.. może coś z tego wyjdzie...

Dam znać o efektach.

> widzę, że trafiłem w czuły punkt ... nie tylko ja mam taki problem..

> będę walczył.. może coś z tego wyjdzie...

> Dam znać o efektach.

Ja już rozumiem o co chodzi, ale mając teraz podpiętą kość ISO sprawa się nieco komplikuje. Można podpiąć na stałe pod 12V kabel od wzmacniacza - pytanie tylko jaki prąd on pobiera i czy nie grozi to w konsekwencji rozładowaniem aku? Bo po stacyjce np. też by można puścić, ale które 12V idzie od stacyjki? Jaki kolor kabla i czy jest w wiązce do radio? Albo można 12V z niebieskiego kabla od anteny, tylko by trzeba najpierw podpiąć pod kostkę w radio (który wtyk w ISO?) a potem w ten sam kabel wpiąć dopiero czerwono-szary od wzmacniacza. Wtedy załaczając radio pojawiłoby się zasilanie i poszło do wzmacniacza. Spróbuję miernikiem jutro poszukać rozwiązania.

> Ja już rozumiem o co chodzi, ale mając teraz podpiętą kość ISO sprawa

> się nieco komplikuje. Można podpiąć na stałe pod 12V kabel od

> wzmacniacza - pytanie tylko jaki prąd on pobiera i czy nie grozi

> to w konsekwencji rozładowaniem aku? Bo po stacyjce np. też by

> można puścić, ale które 12V idzie od stacyjki? Jaki kolor kabla

> i czy jest w wiązce do radio? Albo można 12V z niebieskiego

> kabla od anteny, tylko by trzeba najpierw podpiąć pod kostkę w

> radio (który wtyk w ISO?) a potem w ten sam kabel wpiąć dopiero

> czerwono-szary od wzmacniacza. Wtedy załaczając radio pojawiłoby

> się zasilanie i poszło do wzmacniacza. Spróbuję miernikiem jutro

> poszukać rozwiązania.

w kostce ISO radio powinno podawać sygnał na wzmacniacz

> Ja już rozumiem o co chodzi, ale mając teraz podpiętą kość ISO sprawa

> się nieco komplikuje. Można podpiąć na stałe pod 12V kabel od

> wzmacniacza - pytanie tylko jaki prąd on pobiera i czy nie grozi

> to w konsekwencji rozładowaniem aku? Bo po stacyjce np. też by

> można puścić, ale które 12V idzie od stacyjki? Jaki kolor kabla

> i czy jest w wiązce do radio? Albo można 12V z niebieskiego

> kabla od anteny, tylko by trzeba najpierw podpiąć pod kostkę w

> radio (który wtyk w ISO?) a potem w ten sam kabel wpiąć dopiero

> czerwono-szary od wzmacniacza. Wtedy załaczając radio pojawiłoby

> się zasilanie i poszło do wzmacniacza. Spróbuję miernikiem jutro

> poszukać rozwiązania.

w kostce ISO na pinie "5" w kostce zasilania pojawia się

napięcie 12V po włączeniu radia - tak mi się wydaje

z tego samego pinu jest uruchamiana antena elektryczna

idzie też sygnał do DID/TID żeby się przełączył z trybu

DATA na RDS

pozdr.

Azja

> w kostce ISO na pinie "5" w kostce zasilania pojawia się

> napięcie 12V po włączeniu radia - tak mi się wydaje

> z tego samego pinu jest uruchamiana antena elektryczna

> idzie też sygnał do DID/TID żeby się przełączył z trybu

> DATA na RDS

i zdaje się to samo napiecie służy do zasiania wzmacniacza

> i zdaje się to samo napiecie służy do zasiania wzmacniacza

o to mnie chodziło, gdy pisałem "z tego samego pinu..."

zasilanie wzmacniacza to jakby sedno tego wątku

pozdr.

Azja

zaraz sie za to biore, to dam znać. Porobie fotki!

> zaraz sie za to biore, to dam znać. Porobie fotki!

Czyli na mój mały misiowy rozumek trzeba mierniczkiem sprawdzić , gdzie w radyjku na pinach wyłazi po włączeniu power'u 12V na zewnątrz i tam wetknąć szaro-czerwony kabel od wzmacniacza. I jak koledzy mówią, prawdopodobnie jest to pin nr 5 w ISO. Sprawdzimy sprawdzimy,,, Może i ja porobię fotki, tylko troszku się wstydzę

> Czyli na mój mały misiowy rozumek trzeba mierniczkiem sprawdzić ,

> gdzie w radyjku na pinach wyłazi po włączeniu power'u 12V na

> zewnątrz i tam wetknąć szaro-czerwony kabel od wzmacniacza. I

> jak koledzy mówią, prawdopodobnie jest to pin nr 5 w ISO.

> Sprawdzimy sprawdzimy,,, Może i ja porobię fotki, tylko troszku

> się wstydzę

Jest to napewno pin nr5! Jest to zasilanie elektrycznej anteny, napięcie na ten pin jest podawane dopiero po włączeniu radia!! Sprawdzone miernikiem. W Astrze G przewód od wzmacniacza ma kolor Czerwono-biały (czerwony z 2 białymi liniami). Ale u mnie niestety (albo stety ;-) ) był poprawnie podpięty cały czas a mimo to radyjko nie łapie zasięgu tak jak w innych samochodach jakie miałem wcześniej...wyglada to na uszkodzenie wzmacniacza...

Wie ktoś może gdzie umiejscowiony jest ten wzmacniacz??

Bo szlag mnie trafia jak mi radio w mieście miejscami szumi...

no.. są jakieś konkrety choć nie moje...

kolega też miał te same problemy w swoim kombiku... i po przeczytaniu kilku postów... poleciał do autka swojego... i...

stwierdził, ze to nie szaro-czerwony tylko.,. biało-czarny przewód jest do wspomnianego wzmacniacza... a ten szaro-czerwony zasila RDS TID-a. I ten biało-czarny połączył z... niebiesko-białym przewodem, na którym pojawia się +12V po włączeniu radia..

Ponieważ zakładam, że we wszystkich naszych Astrach wiązki są jednakowe ( jeśli chodzi o kolory przewodów), więc może będzie to wskazówką dla wszystkich potrzebujących jak mają poprawić sobie połączenia radia aby normalnie grało. Ja jutro przystępuję do w/w poprawki i dam znać czy tak samo zakończyło się to powodzeniem jak koledze.

Sprobuj odłączyć ekran kabla antenowego. U mnie efekt rewelacyjny. Radio nieorginalne szumiało jak diabli, możliwy był odbiór tylko R. Maryja. Po odłączeniu ekranu łapie wszystkie stacje

> no.. są jakieś konkrety choć nie moje...

> kolega też miał te same problemy w swoim kombiku... i po przeczytaniu

> kilku postów... poleciał do autka swojego... i...

> stwierdził, ze to nie szaro-czerwony tylko.,. biało-czarny przewód

> jest do wspomnianego wzmacniacza... a ten szaro-czerwony zasila

> RDS TID-a. I ten biało-czarny połączył z... niebiesko-białym

> przewodem, na którym pojawia się +12V po włączeniu radia..

> Ponieważ zakładam, że we wszystkich naszych Astrach wiązki są

> jednakowe ( jeśli chodzi o kolory przewodów), więc może będzie

> to wskazówką dla wszystkich potrzebujących jak mają poprawić

> sobie połączenia radia aby normalnie grało. Ja jutro przystępuję

> do w/w poprawki i dam znać czy tak samo zakończyło się to

> powodzeniem jak koledze.

Cała sprawa w tym że w mojej wiązce niema!! przewodu szaro czerwonego... a mozna powiedzieć że szukałem dokłądnie, bo przy okazji antenki wyjąłem też cały środkowy kokpit bo cosik mi tam trzeszczało. Wiec stwierdzam z całą odpowiedzialnością że w mojej ASTRZE II G niema kabelka w takowym kolorze Z pinu piątego wychodzą 2 przewody- czerwono biały -do wzmacniacza i szary do Tida...

Zapytam jeszcze raz- moze ktoś wie gdzie jest umiejscowiony ten wzmacniacz??

Witam.

Mogę już potwierdzić po własnym doświadczeniu w podłączeniu tego nieszczęsnego wzmacniacza, że w (Astrach F) wzmacniacz jest zasilany czarno-białym przewodem, który jest w kostce razem z szaro-czerwonym ( zasila rds TID-a) , po podłączeniu tego czarno-białego z przewodem z odbiornika (w moim przypadku niebiesko-biały w Sony) , na którym pojawia się +12V po właczeniu radia.... sygnał i odbiór stacji radiowych poprawił się o 1000 % !!!!!!

Dzięki wszystkim za podpowiedzi, które doprowadziły do pozytywnego finału.

> Witam.

> Mogę już potwierdzić po własnym doświadczeniu w podłączeniu tego

> nieszczęsnego wzmacniacza, że w (Astrach F) wzmacniacz jest

> zasilany czarno-białym przewodem, który jest w kostce razem z

> szaro-czerwonym ( zasila rds TID-a) , po podłączeniu tego

> czarno-białego z przewodem z odbiornika (w moim przypadku

> niebiesko-biały w Sony) , na którym pojawia się +12V po

> właczeniu radia.... sygnał i odbiór stacji radiowych poprawił

> się o 1000 % !!!!!!

> Dzięki wszystkim za podpowiedzi, które doprowadziły do pozytywnego

> finału.

Dołączam się do inspiracji i podpowiedzi! Też dziś walczyłem z tym wzmacniaczem. Zasilanie wzmacniacza to faktycznie kabel czarno-biały. Połączyłem na sztywno z kablem czarnym, czyli 12V po stacyjce. Efekt taki, że wzmacniacz antenowy załącza się dopiero po przekręceniu stacyjki, czyli głównie w trakcie jazdy. Na postoju bowiem radio radzi sobie nieźle i bez wzmacniacza! Natomiast podczas jazdy już lepiej mieć 12V na wzmacniaczu. Efekt - nie wiedziałem, że takie stacje radiowe mam w mieście

Tak więc super finał. A do tego poprawiłem podłączenie głośnika w drzwiach. I tu znowu super oplowska wena twórcza - kto wymyślił głośniki w takich plastikowych koszach??? Skąd ja nowe takie głośniki wytrzasnę?? Jeden bowiem mi siada! A może ktoś ma na zbyciu>?

kto wymyślił

> głośniki w takich plastikowych koszach??? Skąd ja nowe takie

> głośniki wytrzasnę?? Jeden bowiem mi siada! A może ktoś ma na

> zbyciu>?

Witam , z glośnikami nie ma większego problemu zobacz tutaj Pozdrawiam robert

> kto wymyślił

> Witam , z glośnikami nie ma większego problemu zobacz tutaj

> Pozdrawiam robert

Buehehehehe.... Dzięki za chęci, ale chyba kolega mi zasponsoruje... Już rozwiązałem problem - Allegro. Kupiłem głośniki do Astry z Classica za ........ 30 zł za komplet! Jak dojadą, to przełożę, bo się jeden zawiesza... Pewnie cewka się upaliła już a tego polutować się bez mikroskopu raczej nie da

Czy w astrze F hatchback jez jest wzmacniacz?

Czy tez tylko w combi

> Czy w astrze F hatchback jez jest wzmacniacz?

> Czy tez tylko w combi

raczej nie bywa...

w kombiakach jest, bo jest inna antena (dach)

w każdym razie u mnie w HB nie ma...

pozdr.

Azja

> Czy w astrze F hatchback jez jest wzmacniacz?

> Czy tez tylko w combi

jest w tych, gdzie jest krótka dachowa antena

> Już nic nie kumam.... U mnie sytuacja jest jak na schemacie w

> załączniku. Zarówno kabel niebieski jak i szaro-czerwony nie są

> podpięte do radyjka (kostki).

czytaj dokładnie co pisałem wcześniej

cały czas piszę o kablu niebieskim KTÓRY WYCHODZ Z TWOJEGO RADIA. Jest to WYJŚCIE Z RADIA do zasilania np. elektrycznej anteny jeśli dajmy na to taką psiadasz. Podłączasz ten niebieski kabelek wychodzący z radia do kabelka idącego wiązką do wzmacniacza antenowego. Ja ominąłem kostkę (po prostu uciąłem kabelek przy ISO) i połaczyłem oddzielnie na zwykłą wsuwke damsko-męską. I to wszystko. 100% będzie działało.

SOrki, że wyciągam temat ale może ktoś mi pomoże rozwiązać problem. U mnie też przewod zo wzmacniacza antenowego jest czarno-biały. I też sygnał znacząco się poprawił po odłączeniu ekranu przewodu antenowego. I byłoby fajnie gdyby nie fakt iż radio fajnie grało na moich kolanach. Jednak przy wkładaniu radia w kieszeń sygnał znowu stracił swoją moc. Dlaczego tak się dzieje Liczę na jakąś radę a tymczasem życzę wszystkim Forumowiczom Wesolych Świąt.

> po odłączeniu ekranu przewodu antenowego.

W którym miejscu (w jaki sposób) odłączałeś?

> W którym miejscu (w jaki sposób) odłączałeś?

U niego nie działa lub jest uszkodzony wzmacniacz antenowy.

Jak odłączył ekran przewodu antenowego to rolę anteny (biernej) przejęła żyła gorąca kabla antenowego. Po włożeniu radia do konsoli zrobił się skuteczny (jak widać) ekran z blach karoserii. I dlatego jest jak jest, czyli radio zamilkło. Albo naprawić (wymienić) uwalony wzmacniacz albo go zasilić (przerwa w zasilaniu). I tyle na ten temat.

Musiałem przerobić wtyczkę antenową do radia więc sztukowałem przewód antenowy (tak mi wyszło). No i właśnie wtedy przy łączeniu przewodów nie połączyłem ekranu. A więc tuż przed wtyczką do radia.

> jest w tych, gdzie jest krótka dachowa antena

i w tych, z kostki ISO (pin 5 w kostce zasilajacej) wychodza 2 kable: szaro-czerwony oraz bialo-czarny.

Ten pierwszy, szaro-czerwony idzie do wyswietlacza, natomiast bialo-czarny

do wzmacniacza antenowego. Zeby DID/TID/MID nie wykrywal wlaczenia radia,

wystarczy uciac szaro-czerwony kabel przy wyswietlaczu nie trzeba nawet

wyciagac radioodbiornika

Witam; wyciągam ten stary temat ponieważ te mam problem z tym nieszczęsnym wzmacniaczem i po zbadaniu sprawy w moim aucie jestem pewien, że z jego zasilaniem wszystko ok. Może więc ktoś powie mi gdzie fizycznie ten wzmacniacz znajduje się w aucie (F kombi)?? Szukałem wzdłuż kabla antenowego ale nie wszędzie da się okiem sięgnąć, ze schematu wynika że powinien być gdzieś "w tył od słupka A" no ale GDZIE???

Pozdrawiam

Michał

> Witam; wyciągam ten stary temat ponieważ te mam problem z tym

> nieszczęsnym wzmacniaczem i po zbadaniu sprawy w moim aucie

> jestem pewien, że z jego zasilaniem wszystko ok. Może więc ktoś

> powie mi gdzie fizycznie ten wzmacniacz znajduje się w aucie (F

> kombi)?? Szukałem wzdłuż kabla antenowego ale nie wszędzie da

> się okiem sięgnąć, ze schematu wynika że powinien być gdzieś "w

> tył od słupka A" no ale GDZIE???

Jest w podstawie anteny

a ja mam tak kabel szaro czerwony podłaczony mid dziala po podłączeniu kabeljka czarno bialego do zazilania el. anteną mid gasnie a odbiór badziewny chyba to wina wzmacniacza w gsi znajduje sie na dachu w podstawce anteny

Dzięki za wskazówki; znalazłem go, obejrzałem i... wyrzuciłem. Znalazłem na Allegro antenę ze wzmacniaczem i pasującą wtyczką; jak dotrze paczka zobaczymy co z tego wyjdzie (kabel sprawdziłem a na samym baciku wciąż brak RDS-u i radio samo nie znajduje stacji).

Witam

Probowalem podlaczyc tak jak koledzy tutaj radzili i wszystko jest ok,tylko ze znika mi data na tidzie,mam radio sony cdx-s22.Czy n apewno to ten szaro-czerwony kabel?Bo jest tam jeszcze jeden czarno biały.Pozdrawiam

Po przeczytaniu wątku z większą uwagą, uważam swoje pytanie za nieaktualne .Pozdrawiam
